XB-24-A1AJ008-東莞市渓榜電子有限公司

| 产品中心 > 插座 > 纽扣电池座

▍溪榜料号：XB-24-A1AJ008

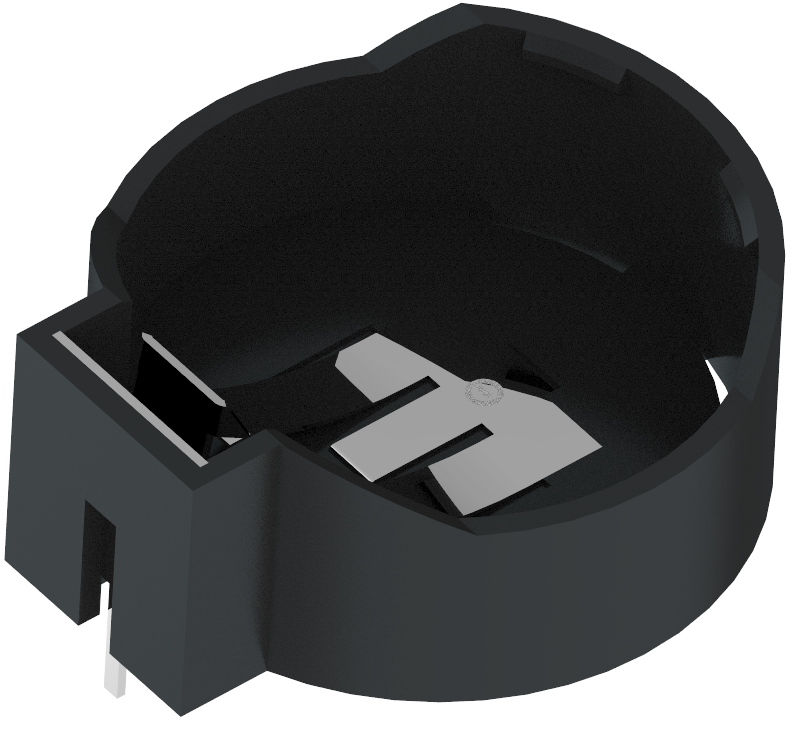

产品名称：纽扣电池连接器额定电流：1A 额定电压：12V 耐电压:AC 500V

接触电阻：30MΩ 绝缘电阻：100MΩ 塑胶：尼龙PA10T 端子材质：磷铜

端子弹力： 0.4N-1.2N 可焊性：:235°±5°C 焊接方式：波峰焊/回流焊产品符合：ROHS

3D文件下载和技术图纸下载

3D文件XB-24-A1AJ008 规格书规格书
3D文件XB-24-A1AJ008 规格书规格书

料号信息
技术特性
技术图纸
产品规格书

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作
XB-24-A1AJ008-X 3D 查看图纸		29.6*12mm纽扣电池座CR2032/钮扣电池座子CR1220/CR2032电池座/CR1220纽扣电池座子/纽扣电池座子CR2025/纽扣电池座CR2045/正负极纽扣连接器/电池纽扣CR2022	正常	2-4周	19.000	210个/箱	2000	10000	兼容溪榜	技术咨询
XB-24-A1AJ008 3D 查看图纸		29.6*12mm纽扣电池座CR2032/钮扣电池座子CR1220/CR2032电池座/CR1220纽扣电池座子/纽扣电池座子CR2025/纽扣电池座CR2045/正负极纽扣连接器/电池纽扣CR2022	正常	2-4周	19.000	210个/箱	2000	10000	兼容溪榜	技术咨询

产品类型特性	1.纽扣电池座		材质
	2.塑胶		PA10T
	3.端子		磷铜

1.使用温度范围:			-25℃±85℃
2.额定值:			1A 12V DC
3.绝缘电阻:			100MΩ
4.耐电压:			500V AC
5.接触电阻:			30MΩ
6.寿命:			5000次

结构特性	接触端子弹力：		0.4N-1.2N
	耐插拔：		400-600次/h
	盐雾测试：		24±0.5/h

接触件特性	端子基材:		黄铜镀银
	开关端子电镀材料:		镀银/镀金

机械附件	焊接方式:		回流焊/波峰焊

可焊性试验：	糟焊法：		性能
			端子顶端沾锡面积要求达到95％以上
*温度:235°±5°C
*时间：3±0.5秒

产品环评符合文件

不锈钢英文版

镀镍英文版

镀锡英文版

硅胶英文版

黄铜英文版

磷铜英文版

符合欧盟 RoHS (2011/65/EU) 指令要求

符合欧盟 ELV指令 2000/53/EC要求
