XB-DC-011D-10A-2.5-東莞市渓榜電子有限公司

| 产品中心 > 插座 > DC电源插座 > DC插座沉板

▍溪榜料号：XB-DC-011D-10A-2.5

产品类型：DC插座额定电流：7A 10A 额定电压:12V 30V DC

接触电阻:100mΩmax 耐电压:500 V AC MIN 绝缘电阻:100 MΩ min

寿命测试:5000次盐雾测试:24小时安装方式：板上沉板

插拔力：2-30 N 拔出力：2-30 N 产品认证:ROHS

3D文件下载和技术图纸下载

3D文件XB-DC-011D-10A-2.5 规格书 XB-DC-011D-10A-2.5-
3D文件XB-DC-011D-10A-2.5 规格书 XB-DC-011D-10A-2.5-

料号信息
技术特性
技术图纸
产品规格书

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作

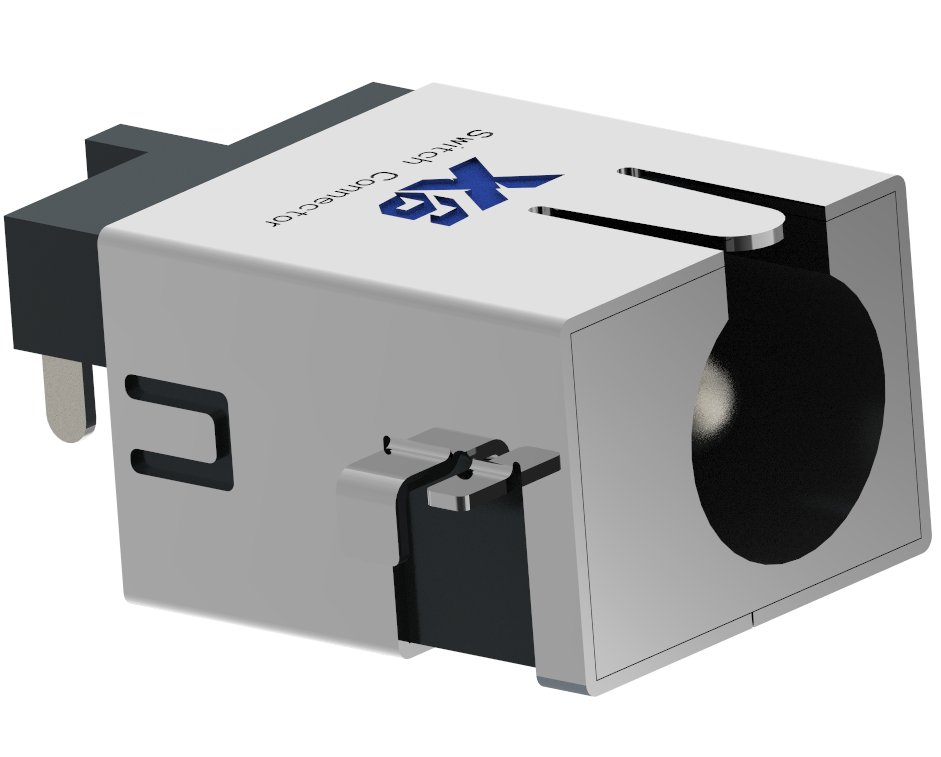

XB-DC-011D-10A-2.5 3D 查看图纸		大电流DC插座沉板7A 大功率DC母座10A	正常生产	5-10天	0.3	1000	5000		兼容溪榜	技术咨询

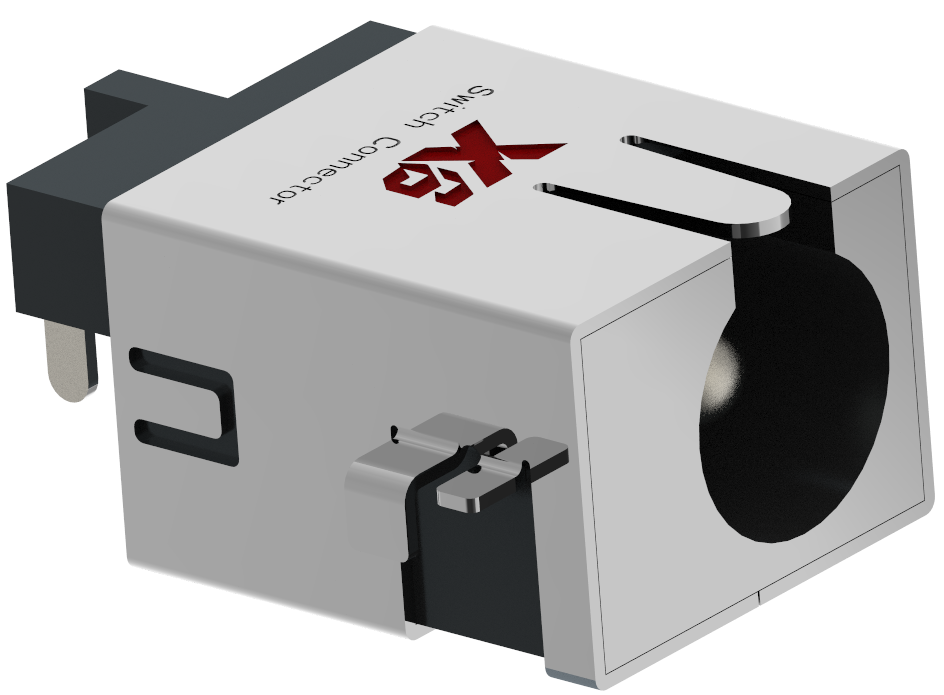

XB-DC-011D-10A-2.0 3D 查看图纸		大电流DC插座沉板7A 大功率DC母座10A	正常生产	5-10天	0.3	1000	5000		兼容溪榜	技术咨询

产品材质	Terminal:		SUS301 N/A
	SHELL:		C2680R-EH Ni 50U
	CENTER PIN(+) :		C3601 Gold flash ocer ni 50u
	SHUNT TERMINAL :		C2680E-EH Gold flash on contact area：100u,sn on solder tail all over ni 50u min
	TIP SPRING(-) :		C5210R-EH Gold flash on contact area：100u,sn on solder tail all over ni 50u min
	HOUSING:		LCP UL 94V-0(HF) Black

环境条件	Temperature range:		-20 °C/+70 °C

	Mating cycles:		5000
	Insertion force:		≤ 30 N *1
	Withdrawal force:		3–30 N *2

电气数据	Contact resistance:		≤ 30 mΩ
	Rated current:		10 A
	Rated voltage:		20 V DC
	Rated impulse voltage:		500 V/60 s

产品环评符合文件

不锈钢英文版

镀镍英文版

镀锡英文版

硅胶英文版

黄铜英文版

磷铜英文版

符合欧盟 RoHS (2011/65/EU) 指令要求

符合欧盟 ELV指令 2000/53/EC要求
