XB-C-B01F-W-3P-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Sockel > Batteriehalter für Klingen > Basisabstand 2,0

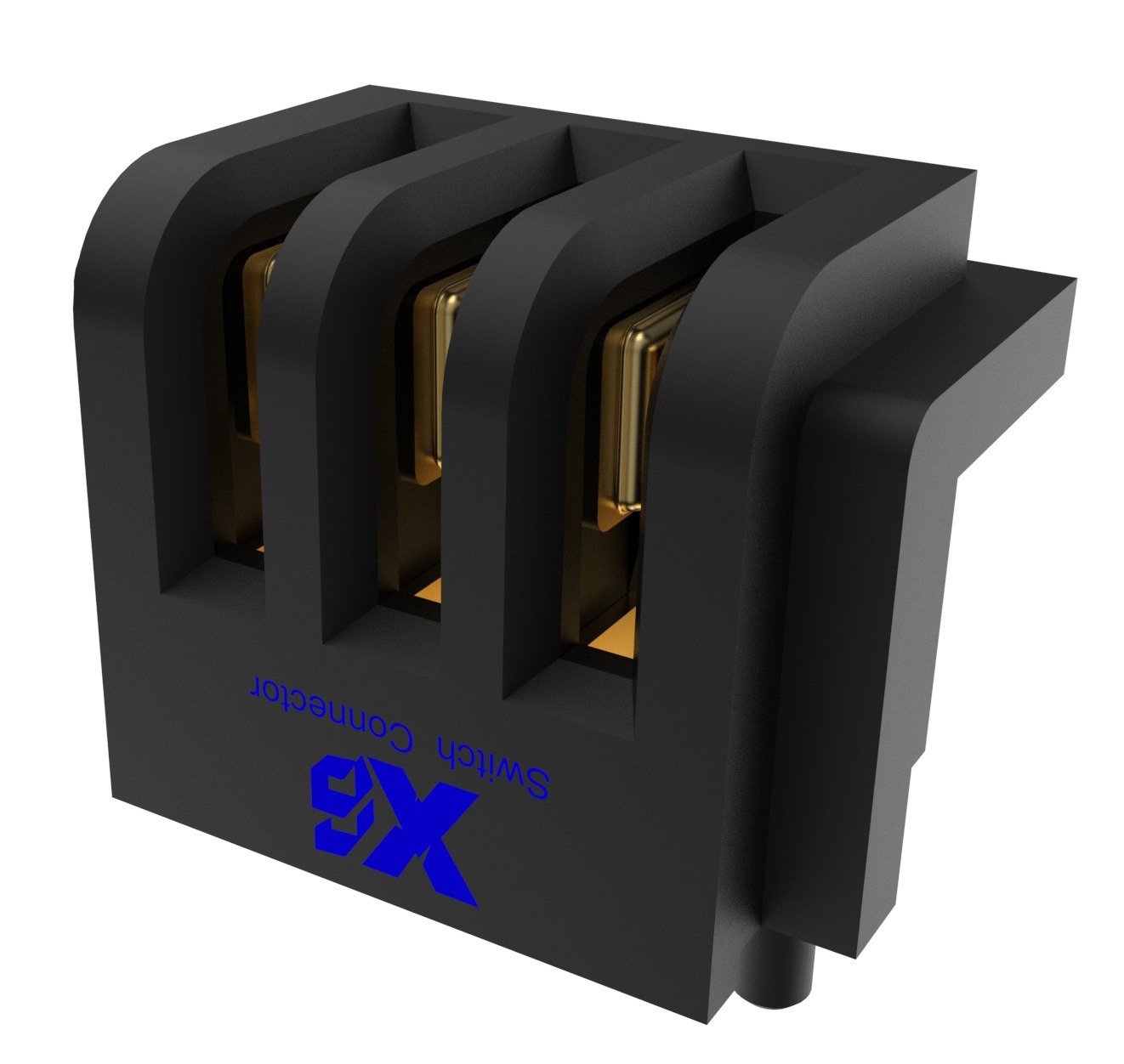

▍Xibang Material Nr.：XB-C-B01F-W-3P

Produktname: Blade Batteriehalter Nennstrom: 5A Nennspannung: 30V Kunststoff: PA9T

Metallmaterial: Messing vergoldet C5191 Lebensdauer: 5000 Mal Lötbarkeit: 260 ± 5 ℃, widersteht Spannung: 500V AC

Kontaktwiderstand: 30M Ω Isolationswiderstand: 100M Ω PIN Position: 2P-16P Abstand: 2mm

3D Datei und Zeichnungen

3D DateiXB-C-B01F-W-3P SpezifikationBlade battery holder 3D DateiXB-C-B01F-W-3P SpezifikationBlade battery holder 3D DateiXB-C-B01F-W-3P SpezifikationBlade battery holder 3D DateiXB-C-B01F-W-3P SpezifikationBlade battery holder

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-C-B01F-W-3P 3D Zeichnungen		10.40.5.6mm Blatt Batteriehalter/Blatt horizontaler weiblicher Stecker/Klinge Stecker/Klinge Stecker/Klinge Stecker Abstand: 2.0mm/Klinge Stecker 3P		Normal	4~7	0.5	500	3000	10000	Unddarf Xibang	Beratung
XB-C-B01F-W-3P-X 3D Zeichnungen		10.40.5.6mm Blatt Batteriehalter/Blatt horizontaler weiblicher Stecker/Klinge Stecker/Klinge Stecker/Klinge Stecker Abstand: 2.0mm/Klinge Stecker 3P		Normal	4~7	0.5	500	3000	10000	Unddarf Xibang	Beratung
XB-C-B01F-W-3P-X-X 3D Zeichnungen		10.40.5.6mm Blatt Batteriehalter/Blatt horizontaler weiblicher Stecker/Klinge Stecker/Klinge Stecker/Klinge Stecker Abstand: 2.0mm/Klinge Stecker 3P		Normal	4~7	0.5	500	3000	10000	Unddarf Xibang	Beratung
XB-C-B01F-W-3P-X-X-X 3D Zeichnungen		10.40.5.6mm Blatt Batteriehalter/Blatt horizontaler weiblicher Stecker/Klinge Stecker/Klinge Stecker/Klinge Stecker Abstand: 2.0mm/Klinge Stecker 3P		Normal	4~7	0.5	500	3000	10000	Unddarf Xibang	Beratung

Name des Produktes	1. Blade Batteriestecker	Material:
	2. Gehäuse	Nylon 10T GN2330 UL 94-V
	3. Terminal	Messing vergoldet
	4. Abstand	2.0 mm
	5. Isolator	PA10T

	Verwendung des Temperaturbereichs	-25℃±85℃
	Maximale Bemessung (resistive Last)	5A 30V DC
	Minimale Nennleistung (Widerstandslast)	2A 12V DC

Elektrische Eigenschaften	Beständig gegen Spannung	500V
	Isolationswiderstand	100M 500V DC
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	30m max./100m max.

Haltbarkeit	Lebensdauer ohne Belastung	5000 mal
	Lebensdauer der Last (maximale Nennlast)	5000 mal

Umweltverträglichkeit	Kältetoleranz	-25°C ± 3°C 48/h
	Hitzebeständigkeit	85°C ± 2°C 96/h
	Feuchtigkeitsbeständigkeit	60°C, 90 bis 95% RH 500h
	Salzsprühleistung	35 °C ± 2 °C 4 h ± 15 s
Schweißbedingungen
Beim Tauchschweißen	Vorwärmtemperatur	100℃
	Vorwärmzeit	60s max.
	Schweißtemperatur	260±5℃
	Schweißimprägnierungszeit	3 ± 0,5 s

Beim Handschweißen	Schweißtemperatur	350±10℃
	Schweißzeit	4s max.

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
