Produktmaterial
|
1. D-SUB Stecker
|
Material
|
|
2. Schale
|
UL94V-0
|
|
3.Terminal
|
Phosphorbronze-Versilberung/Phosphorbronze-Vergoldung
|
|
3. Kunststoffschale
|
Phosphorbronze
|
|
|
Merkmale des Produkttyps
|
Nennstrom
|
3A
|
|
Nennspannung
|
250V AC
|
|
Betriebstemperaturbereich
|
-55°C±125°C
|
|
Kontaktwiderstand
|
30mΩ
|
|
Isolationswiderstand
|
10mΩ
|
|
Spannung standhalten
|
1000 V Wechselstrom
|
|
|
Umweltbeständigkeit
|
Kältebeständigkeit
|
-25±2℃ 96/h
|
|
Hitzebeständigkeit
|
105±2℃ 96/h
|
|
Feuchtigkeitsbeständigkeit
|
35±3℃ relative Luftfeuchtigkeit 90~95 % 96/h
|
|
|
Mechanisches Zubehör
|
Installationsmethode
|
Bonddraht/-platte
|
|
Montageart des Steckers:
|
Platinenmontage
|
|
|
Lötbarkeitstest
|
Tauchen Sie die Anschlussstifte 5 Sekunden lang in das Flussmittel und tauchen Sie sie dann 5 ± 0,5 Sekunden lang in einen Zinnofen bei 230 ± 5 °C
|
Der Bereich der Zinnhaftung sollte 95 % der eingetauchten Oberfläche überschreiten
|
|
|
Lötwärmebeständigkeit
|
Die Anschlüsse sollten unter den folgenden Bedingungen auf Lötbeständigkeit und nach dem Löten auf Hitzebeständigkeit auf Kontaktwiderstand geprüft werden.
|
|
Basierend auf: EIA-364-56A
|
Keine Risse, Kratzer oder Brüche
|
|
Löttemperatur: 245°±5C
|
|
Zeit: 3s+/-0,5s
|
|
Experimente zum Reflow- und Wellenlöten
|
Wellenlöten
|
Die empfohlene Löttemperatur für den DIP-Typ beträgt 260 °C (500 °F) für bis zu 5 Sekunden
|
|
Handschweißen
|
Stellen Sie die Temperatur mit einem 30-W-Lötkolben auf 380 °C ein und löten Sie etwa 3 Sekunden lang.
|
|
Reflow-Löten
|
Die maximale Temperatur des SMT-Reflow-Ofens beträgt 260 °C. Bei einer Temperatur von 260 °C beträgt die maximale Zeit 10 Sekunden.
|
|
|
0769-82056828

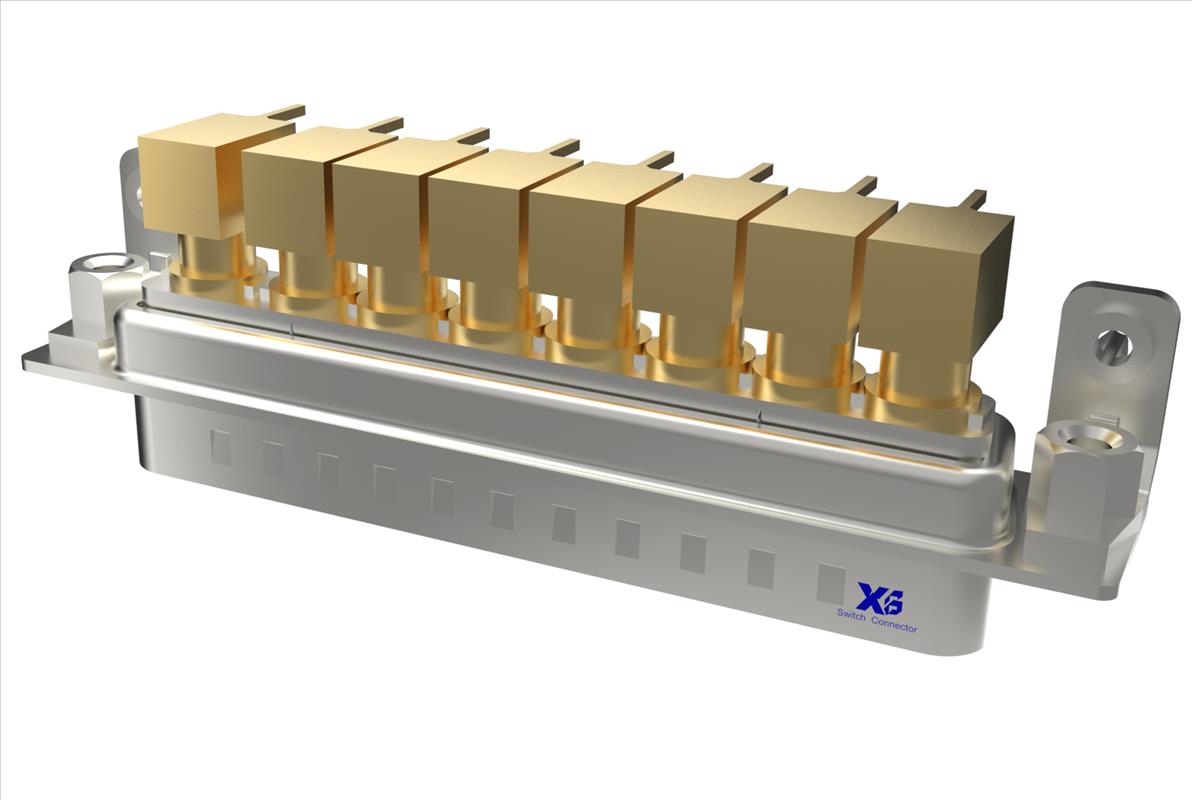

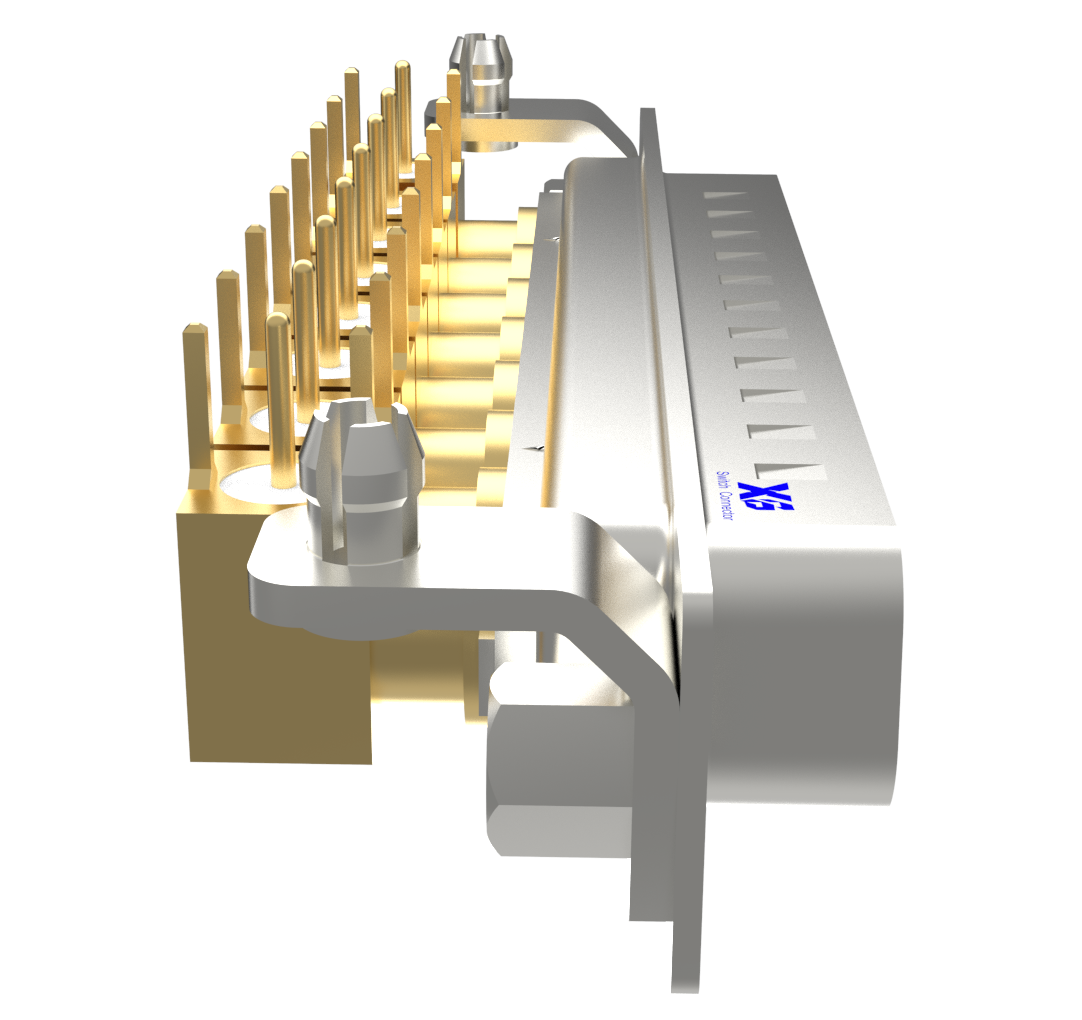

XB-C8W8-PCHXXXXXI10
3D
