XB-DIN-G-8P-A| Produkt Nr | Produktbilder | Produktbeschreibung | Produktcode | Im Produktionsstatus | Versandzyklus | Bruttogewicht der Ware | MPQ | MOQ | Produktion im Transit | Kauf wettbewerbsfähiger Produkte | Betrieb |

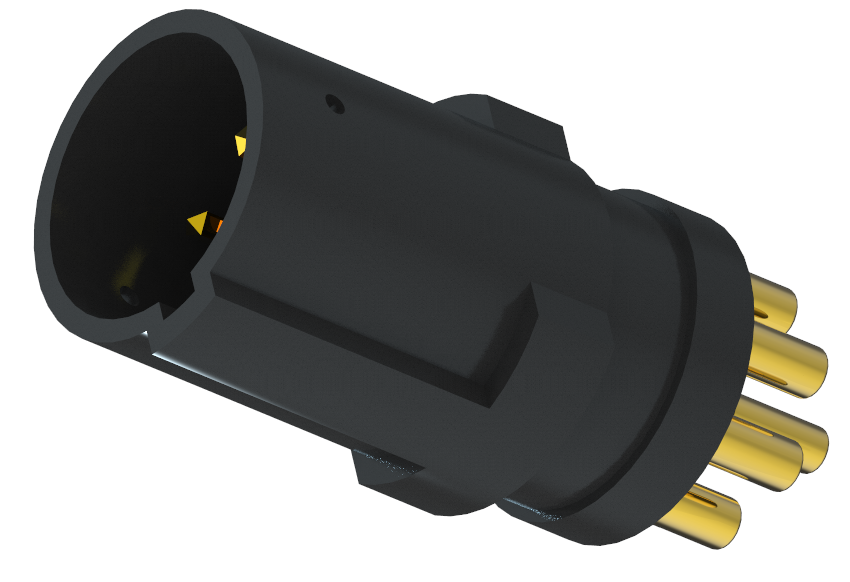

XB-DIN-G-8P-A  3D
 Zeichnungen |
  |
8.2.5.7.15.5mm DIN Stecker/BMW Kopfsitz/8P Terminal männlichen Sitz/8P männlichen Kopf/8PIN Stecker | Normal | 1-2 Wochen | 0.3g | 1000-Stück/Tasche | 5000 | 50000 |  Unddarf Xibang |
||
| XB-DIN-G-8P-A-X 3D
Zeichnungen |
  |
8.2.5.7.15.5mm DIN Stecker/BMW Kopfsitz/8P Terminal männlichen Sitz/8P männlichen Kopf/8PIN Stecker | Normal | 1-2 Wochen | 0.3g | 1000-Stück/Tasche | 5000 | 50000 | Unddarf Xibang |
| Produktmaterial | 1. DIN-Stecker | Material |
| 2. Kunststoff | PBT | |
| 3. Schale | PBT | |
| 6. Terminal | Messing/versilbert/vergoldet | |
| Betriebstemperaturbereich | -20°C±70°C | |
| Maximale Nennleistung (ohmsche Last) | 4A 30V DC | |
| Mindestnennleistung (ohmsche Last) | 2A 12V DC | |
| elektrische Eigenschaften | Spannung aushalten | 300 V Wechselstrom |
| Isolationswiderstand | 100 mΩmax | |
| Einsteckkraft | 25N~45N | |
| Kontakt Widerstand | 30mΩmax | |
| Haltbarkeit | keine Lebensdauer | 5000 Mal |
| Lebensdauer belasten | 5000 Mal | |
| Umweltbeständigkeit | Kältebeständigkeit | -40±3℃ für 96h |
| Hitzebeständigkeit | 80 ± 2 ℃ für 96 Stunden | |
| Feuchtigkeitsbeständigkeit | 40 ± 2 ℃, 90 bis 95 % relative Luftfeuchtigkeit für 96 Stunden | |
| 1. Temperaturänderungsexperiment | Gemäß der Abbildung unten wird der Test nach 5 Zyklen unter normalen Bedingungen nach 30 Minuten durchgeführt. | |
| 3. Temperaturverteilung |
|
|
| Beim Handlöten | Löttemperatur | 260°C max. |
| Vorheizzeit | Maximal 60 Sekunden | |
| Kontinuierliche Eintauchzeit | Maximal 3 Sekunden | |
| Schweißzeiten | 1 | |
| Haltbarkeit | ||
| Lötbarkeitstest | Die Oberseite des Anschlusses wird 3 Sekunden lang bei einer Temperatur von 250 ± 5 °C bis zu einer Tiefe von 2 mm in das Lotbad eingetaucht | Mehr als 95 % der Oberfläche des eingetauchten Teils sind mit Zinn bedeckt |
| Bleifreie Zinn-Testzusammensetzung: Zinn 96,5 % Kupfer 3 % Silber 0,5 % | ||
| Lötbeständigkeitstest | Beim Handlöten sollte die Temperatur auf 300 ± 5 °C und die Zeit auf 3 ± 0,5 Sekunden eingestellt werden, es darf jedoch kein übermäßiger Druck auf die Anschlüsse ausgeübt werden | Der Körper weist keine Verformung auf und kann die mechanische und elektrische Leistung erfüllen |
| Bleifreie Zinn-Testzusammensetzung: Zinn 96,5 % Kupfer 3 % Silber 0,5 % | ||
| Wellschweißen | Bei Verwendung eines Niederwellenofens zum Löten beträgt die maximale Temperatureinstellung 260 °C | |
|
|
||
| Vorheiztemperatur: Die Umgebungstemperatur der Lötfläche der Leiterplatte beträgt bis zu 100°C | Keine Beschädigung des Aussehens oder der mechanischen Funktion | |
| Aufwärmzeit: bis zu 60 Sekunden | ||
| Löttemperatur: bis 235°C | ||
| Kontinuierliche Tauchzeit: bis zu 3 Sekunden | ||
| Anzahl der Schweißungen: bis zu 1 Mal | ||
