XB-806-0177-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Verbinder > HF-Anschluss

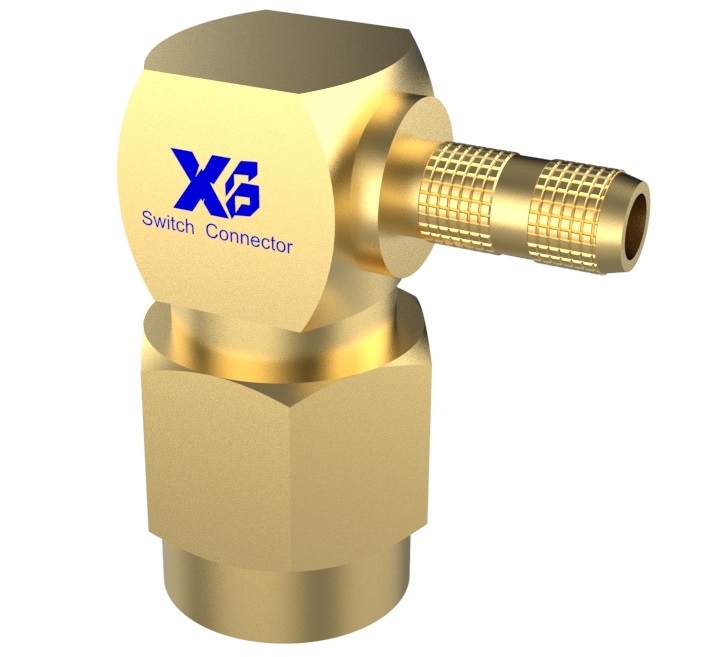

▍Xibang Material Nr.：XB-806-0177

Produktart: HF-Stecker Nennstrom: 1.5A Nennspannung: 60V Kontaktwiderstand: 30m∙max

Spannungswiderstand: 200V Isolationswiderstand: 100 M Ω Lebensdauertest: 500 Salzsprühtests: 24 Stunden

Installationsmethode: Schweißen Einfügung und Extraktionskraft: 2-17.5N Betriebstemperatur: -40 ℃± 105 ℃ Produktzertifizierung: ROHS

3D Datei und Zeichnungen

3D DateiXB-806-0177 SpezifikationBNC 3D DateiXB-806-0177 SpezifikationBNC

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-806-0177 3D Zeichnungen		8.16.44mm SMA Stecker/Hochfrequenz SMA Stecker/RF koaxialer Stecker/vertikaler SMA RF Sitz/horizontale SMA Buchse/RF SMA weiblicher Sitz Seitenstecker/RF männlicher Sitz SMA/SMA RF Stecker/RF Sitz/RF Stecker 1PIN	HF-Anschlüsse	Normal	Eine Woche	0.36g	1000	3000	Normal	Unddarf Xibang	Beratung
XB-806-0177-X 3D Zeichnungen		8.16.44mm SMA Stecker/Hochfrequenz SMA Stecker/RF koaxialer Stecker/vertikaler SMA RF Sitz/horizontale SMA Buchse/RF SMA weiblicher Sitz Seitenstecker/RF männlicher Sitz SMA/SMA RF Stecker/RF Sitz/RF Stecker 1PIN	HF-Anschlüsse	Normal	Eine Woche	0.36g	1000	3000	Normal	Unddarf Xibang	Beratung

Produktmaterial	1.RF-Anschluss	Material
	2. Betreff	Messing
	3. Isolator	Teflon
	4. Nadel zentrieren	Messing
	5.Oberflächenbehandlung	Gold-/Nickelbeschichtung

Elektrische Eigenschaften	Nennstrom	1,5A
	Nennspannung	60V
	Temperaturbereich	-55 ± 155 °C (PE-Kabel -40 ± 85 °C)
	Spannung standhalten	200 V
	Isolationswiderstand	≥ 100 MΩ
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	30Ω

Haltbarkeit	Keine Lebensdauer	≥500 Mal
	Lebensdauer (maximale Nennlast)	≥500 Mal
	mittlerer Kontaktwiderstand	≤1,5 MΩ
	Außenleiterwiderstand	≤1MΩ
	Mittelleiter-Halterung	≥0,57 N
	Einfügedämpfung	0,20 dB/3 GHz
	Spannungs-Stehwellenverhältnis gerader Typ	≤1,22/3GHz
	Spannungs-Stehwellenverhältnis, gebogener Typ	≤1,30/3GHz

Produktinformationen in Ihr Mailbox schicken Technische Zeichnungen herunterladen

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
