CF0801S-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Verbinder > FFC/FPC-Anschluss > Abstand 1,0mm

▍Xibang Material Nr.：CF0801S

Produktname: FPC Stecker/FFC Stecker Nennstrom: 0.3A/0.5A DC/AC Nennspannung: 30V 50V DC/AC Widerstandsspannung: 250V AC

Kontaktwiderstand: 30M Ω Isolationswiderstand: 100M Ω Schweißmethode: Reflow Löten/Wellenlöten Verpackungsmethode: Band/Rohrmontage

Arbeitstemperatur: -40° C ± 85° C Klemmenmaterial: Phosphor Kupfer Kunststoffmaterial: LCP UL 94V-0 Produktkonformität: ROHS

3D Datei und Zeichnungen

3D DateiXB-FPC-CF-08041H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08051H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08061H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08071H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08081H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08091H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08101H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08111H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08121H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08131H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08141H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08151H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08161H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08171H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08181H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08191H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08201H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08211H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08221H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08231H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08241H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08251H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08261H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08271H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08281H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08291H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08301H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08311H1R0-LF SpezifikationXB-FPC-CF-30 3D DateiXB-FPC-CF-08321H1R0-LF SpezifikationXB-FPC-CF-30

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb

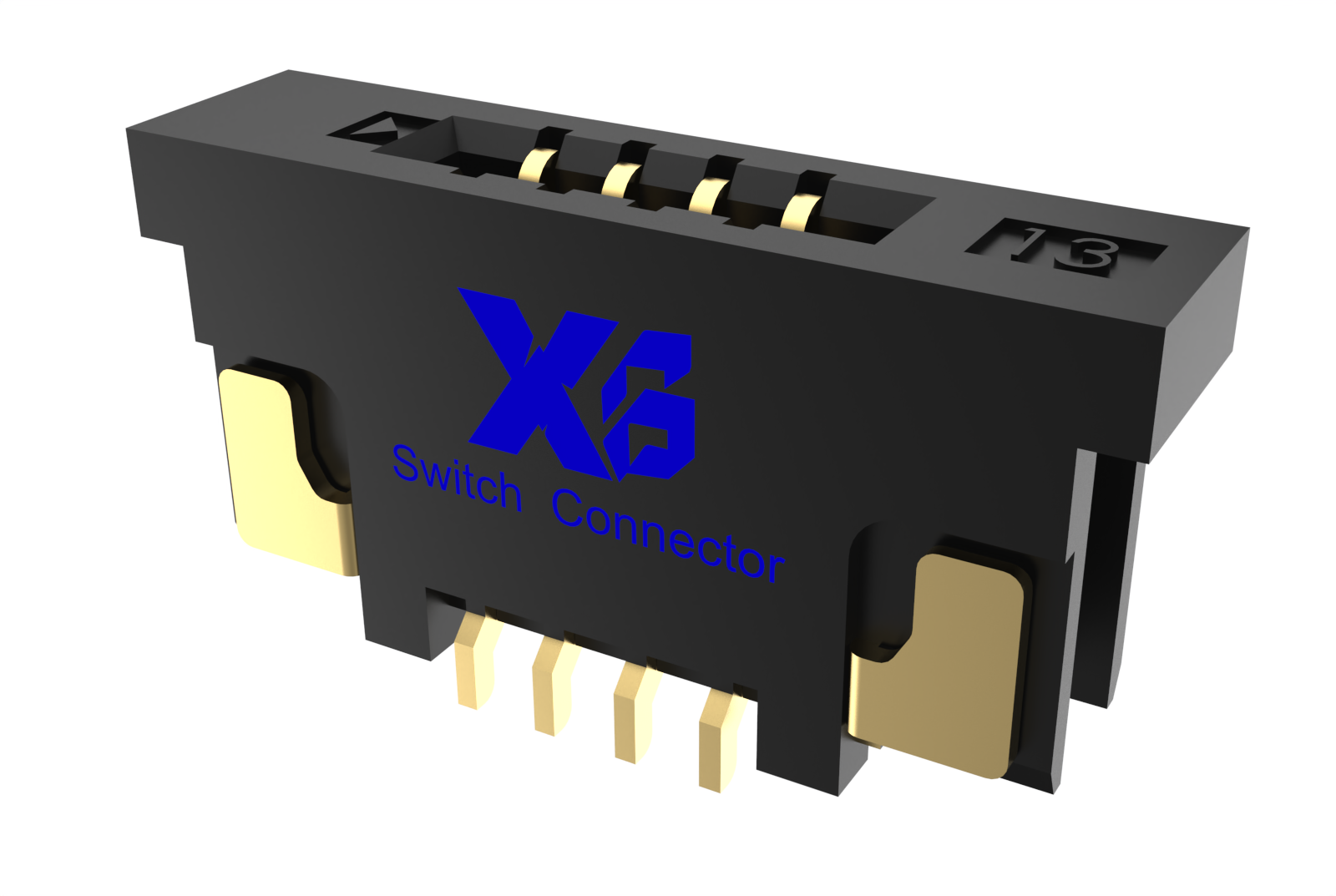

XB-FPC-CF-08041H1R0-LF 3D Zeichnungen		FPC-Linie zum Boardanschluss/Seiteneingang FFC-Stecker/FPC-Stecker/FPC-Schnittstelle/FPC-Steckerabstand: 1.0mm/unten FFC-flexibler Stecker/FPC-Buchse/4PIN flexibler Kabelanschluss		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08051H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 5PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08061H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 6PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08071H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 7PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung

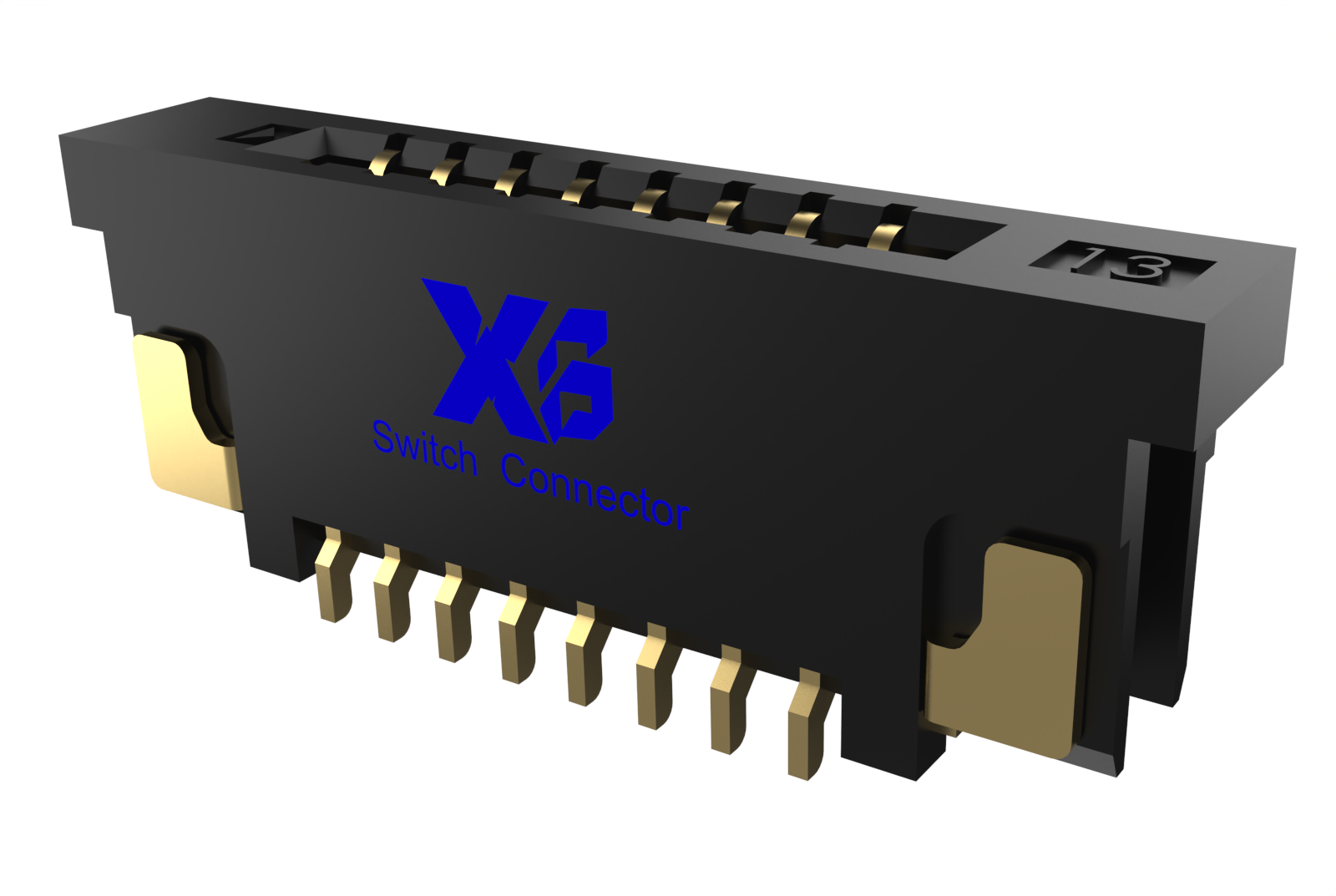

XB-FPC-CF-08081H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 8PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08091H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 9PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08101H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 10PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08111H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 11PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung

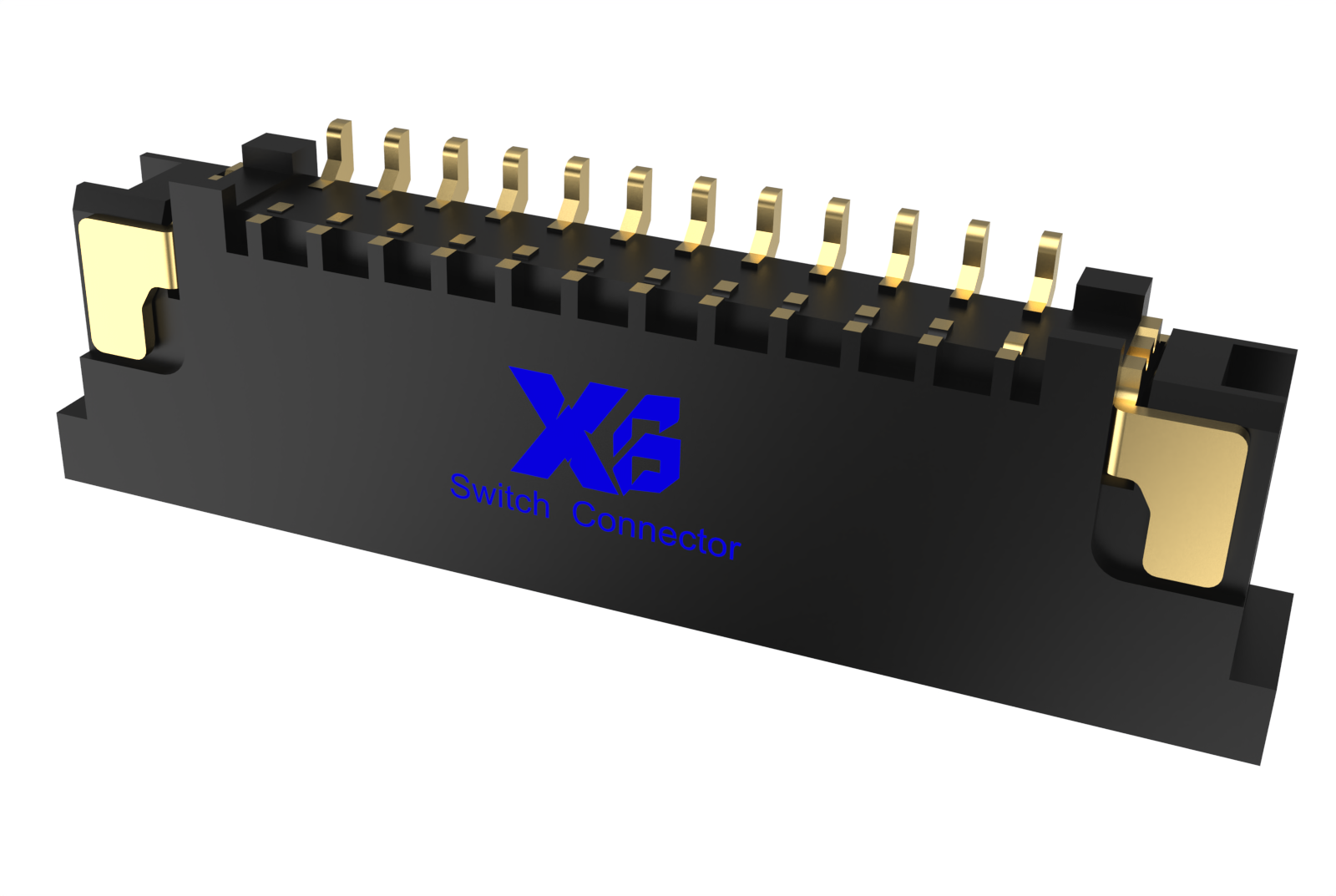

XB-FPC-CF-08121H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 12PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung

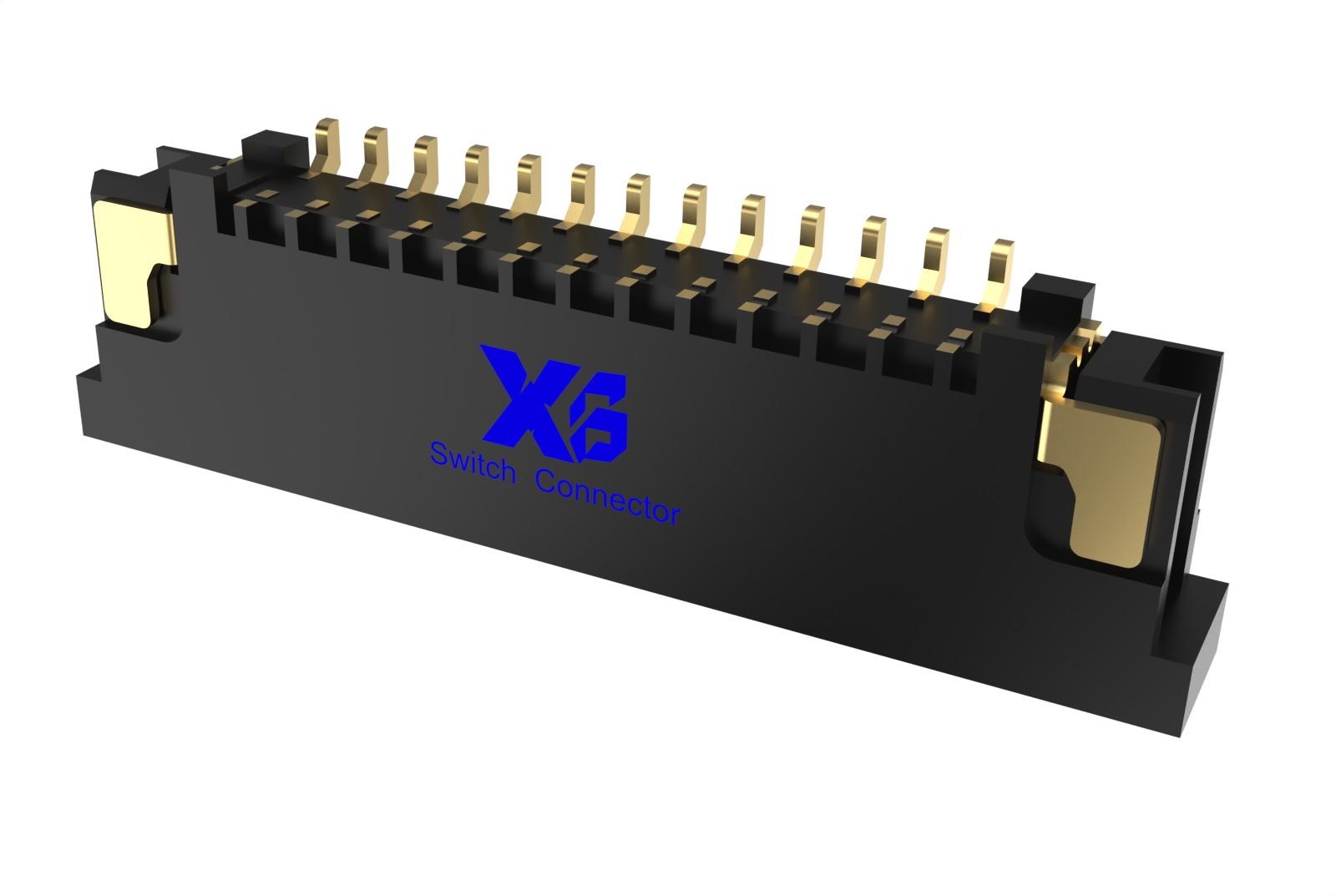

XB-FPC-CF-08131H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 13PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08141H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 14PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08151H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 15PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08161H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 16PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08171H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 17PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08181H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 18PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08191H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 19PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08201H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 20PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08211H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 21PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08221H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 22PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08231H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 23PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08241H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 24PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08251H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 25PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08261H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 26PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08271H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 27PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08281H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 28PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08291H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 29PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08301H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 30PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung

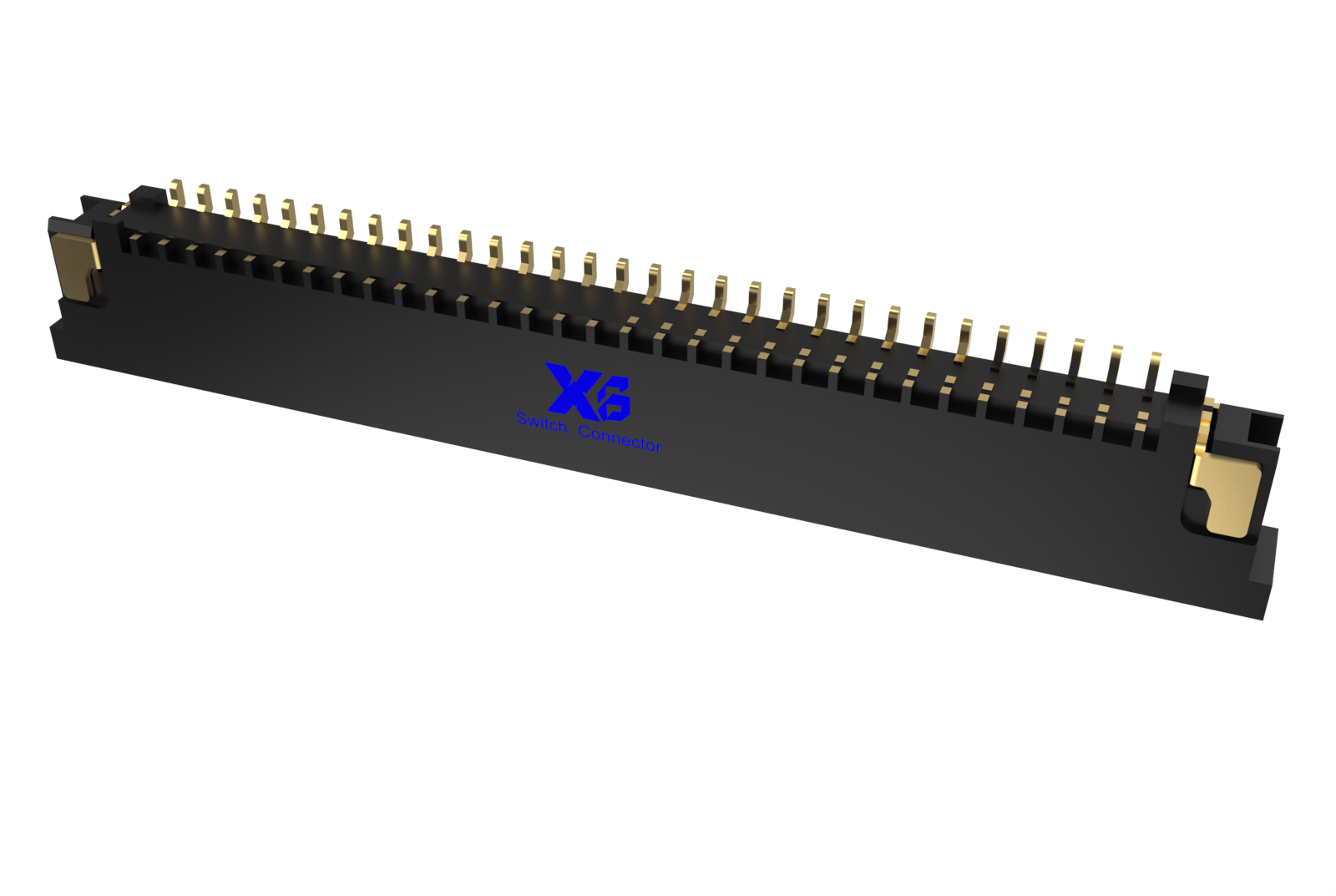

XB-FPC-CF-08311H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 31PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung
XB-FPC-CF-08321H1R0-LF 3D Zeichnungen		FFC Stecker/Seiteneingang FPC Linie zu Board Stecker/FPC Schnittstelle/FPC Stecker/FPC Stecker/FPC Stecker Abstand: 1.0mm/flexibles Band Kabel Stecker/FPC Buchse/FPC flexible Stecker 32PIN		Normal	4-7 Tage	0.170	5000 Stück/Scheibe	15000	10000	Unddarf Xibang	Beratung

Material der Produkte	FPC-Anschluss/FFC-Anschluss	Material
	Subjekte	LCP (Blüte Farbe) UL 94V-0
	Schloss und Schloss	LCP (Schwarz) UL 94V-0
	Die Schlagzeile	Bronzengut
	Position-Piegel	Bronz

Produktart-Eigenschaften	Ratenmäßige Spannung	30V/50V AC/DC
	Rationaler Strom	3A/05A AC/DC
	Arbeitstemperaturbereich	- 40°C ± 85°C
	Speichertemperaturbereich	- 40°C ± 85°C
	Kontakt mit Widerstand	30 mΩ
	Insulationshemmung	100 mΩ
	Widerstand gegen Stromdruck	250 V AC

Maschinenbauteile	Festplatten für PCB:	Schaltfläche
	Typ der Anschlüsse:	Platten installiert

Ein schwieriges Experiment	Ein Teil der Zinn wird für 3 Sekunden in einem Zinnkocher bei 245°C ± 5°C eingedrungen	Die Zierenden sollten leicht durch die Zinnung von Zinnemitteln getränkt werden und die Flickerfläche sollte mehr als 90% des Eindruckes ausmachen.

Wärmebeständigkeit von Tünen	Vorwärme: 150 bis 180°C	Die Test-Anbindung von
	Verwässerung: 250 ± 5 °C	Unter 50 mΩ und ohne Aussehen außergewöhnliche FPC halten die Kraftintensität bei PIN-Nummer X03N oder mehr
	Höchsttemperatur: 250 ± 5 °C
	30 ± 5 Sekunden über 230 °C
Empfehlungsschwerpunkte (Temperatur/Schichtzeit)	Vorwärme: 150 bis 180°C
	Verwässerung: 250 ± 5 °C
	Höchsttemperatur: 250 ± 5 °C
	30 ± 5 Sekunden über 230 °C
Dieser Temperaturkurvenschart ist nur als Referenz verwendet und kann je nach Art, Menge und so weiter geändert werden.

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
