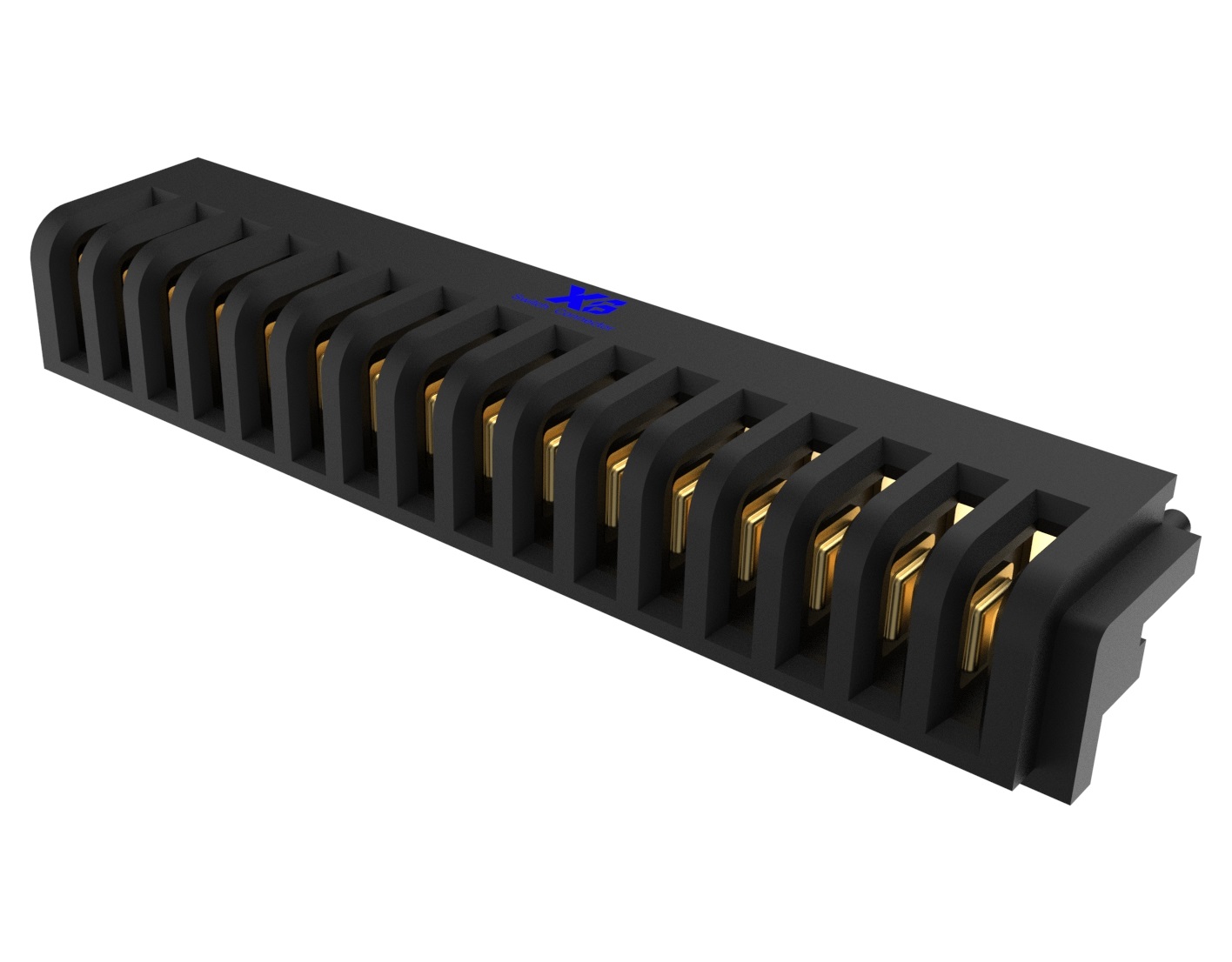

▍Numéro de matériel Xibang：XB-C-B01F-W-16P

Nom du produit: porte - batterie de lame courant nominal: 5a Tension nominale: 30V plastique: pa9t

Matériau métallique: laiton plaqué or c5191 durée de vie: 5000 cycles soudabilité: 260 ± 5 ℃, résistance à la tension: 500V AC

Résistance de contact: 30mΩ résistance d'isolation: 100mΩ bit pin: 2P - 16P Espacement: 2mm

3D document et dessins

3D documentXB-C-B01F-W-16P CaractéristiquesBlade battery holder 3D documentXB-C-B01F-W-16P CaractéristiquesBlade battery holder 3D documentXB-C-B01F-W-16P CaractéristiquesBlade battery holder 3D documentXB-C-B01F-W-16P CaractéristiquesBlade battery holder

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-C-B01F-W-16P 3D Dessins		36.40 * 5 * 6mm porte - batterie de lame / connecteur femelle horizontal de lame / connecteur de couteau / espace de connecteur de lame: 2.0mm / connecteur de lame 16P		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult
XB-C-B01F-W-16P-X 3D Dessins		36.40 * 5 * 6mm porte - batterie de lame / connecteur femelle horizontal de lame / connecteur de couteau / espace de connecteur de lame: 2.0mm / connecteur de lame 16P		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult
XB-C-B01F-W-16P-X-X 3D Dessins		36.40 * 5 * 6mm porte - batterie de lame / connecteur femelle horizontal de lame / connecteur de couteau / espace de connecteur de lame: 2.0mm / connecteur de lame 16P		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult
XB-C-B01F-W-16P-X-X-X 3D Dessins		36.40 * 5 * 6mm porte - batterie de lame / connecteur femelle horizontal de lame / connecteur de couteau / espace de connecteur de lame: 2.0mm / connecteur de lame 16P		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult

DÉNOMINATION DU PRODUIT	1. Prise de batterie de lame	Matériaux
	2. Enveloppe extérieure	Nylon 10T GN2330 UL 94-V
	3. Terminaux	Laiton doré
	4. Espacement	2,0 mm
	5. Isolateurs	PA10T

	Plage de température d'utilisation	-25℃±85℃
	Puissance maximale (charge de résistance)	5A 30V DC
	Cote minimale (charge de résistance)	2A 12V DC

Propriétés électriques	Tension de résistance	500V
	Résistance d'isolement	100MΩ 500V DC
	Résistance de contact (initiale/après la durée de vie)	30mΩ max./100mΩ max.

Énergie de durabilité	Durée de vie sans charge	5000 fois
	Durée de vie de la charge (charge nominale maximale)	5000 fois

Résistance à l'environnement	Résistance au froid	25 °C ± 3 °C 48/h
	Résistance à la chaleur	85 °C ± 2 °C 96/h
	Résistance à l'humidité	60 °C, 90 à 95% HR 500h
	Performance du brouillard salin	35 °C ± 2 °C 4 h ± 15 s
Conditions de soudage
Pendant le soudage par immersion	Température de préchauffage	100℃
	Temps de température de préchauffage	60s max.
	Température de soudage	260±5℃
	Temps d'imprégnation de soudage	3 ± 0,5 s

Lors du soudage à la main	Température de soudage	350±10℃
	Temps de soudage	4s max.

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
