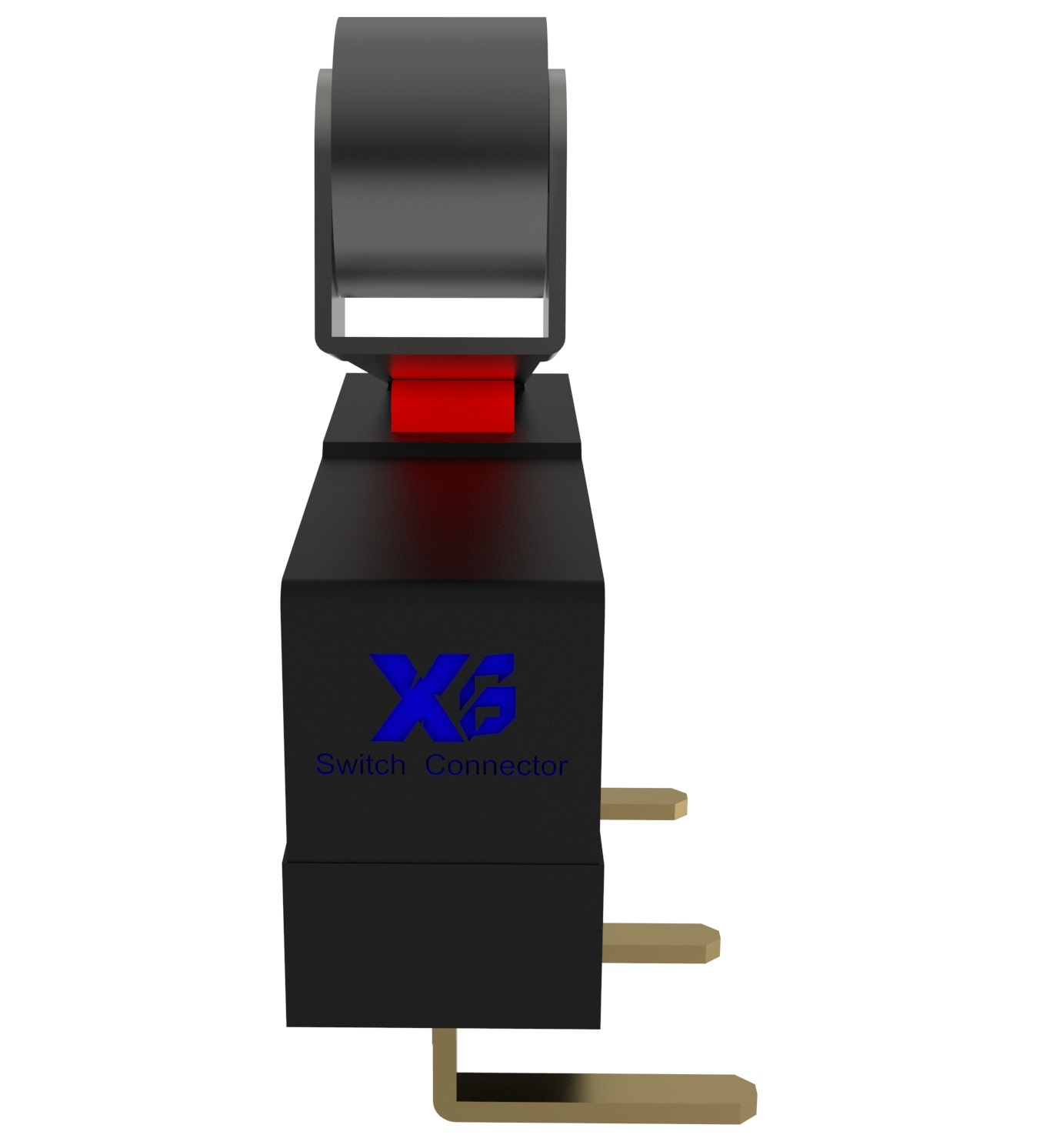

▍Numéro de matériel Xibang：XB-SM5-50CR-40-3

Type de produit: micro - interrupteur courant nominal: 3a 5A Tension nominale: 125V 250V AC résistance de contact: 30m Ω max

Résistance à la tension: 500V résistance d'isolation: 100 mΩmin test de vie: 100000 fois température de fonctionnement: - 25 ℃ à + 85 ℃

Méthode d'installation: fonction de commutateur de type plug - in: Force de fonctionnement d'auto - Réinitialisation: 30 ± 30gf certification du produit: ROHS

3D document et dessins

3D documentXB-SM5-50CR-40-3 CaractéristiquesXB-MX3.5 3D documentXB-SM5-50CR-40-3 CaractéristiquesXB-MX3.5 3D documentXB-SM5-50CR-40-3 CaractéristiquesXB-MX3.5

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-SM5-50CR-40-3-X 3D Dessins		19.8 * 6.4 * 10.7mm micro - interrupteur moyen coude pied / avec rouleau presse micro - interrupteur / interrupteur de Réinitialisation / petit interrupteur 5a 125V AC / interrupteur de course / interrupteur normalement ouvert / interrupteur normalement fermé 2pin		Normale	1 semaine	1.395	1000	20000	10000	Compatibles xibang	Consult
XB-SM5-50CR-40-3 3D Dessins		19.8 * 6.4 * 10.7mm micro - interrupteur moyen coude pied / avec rouleau presse micro - interrupteur / interrupteur de Réinitialisation / petit interrupteur 5a 125V AC / interrupteur de course / interrupteur normalement ouvert / interrupteur normalement fermé 2pin		Normale	1 semaine	1.395	1000	20000	10000	Compatibles xibang	Consult
XB-SM5-50CR-40-3-X-X 3D Dessins		19.8 * 6.4 * 10.7mm micro - interrupteur moyen coude pied / avec rouleau presse micro - interrupteur / interrupteur de Réinitialisation / petit interrupteur 5a 125V AC / interrupteur de course / interrupteur normalement ouvert / interrupteur normalement fermé 2pin		Normale	1 semaine	1.395	1000	20000	10000	Compatibles xibang	Consult

Matériau du produit	1. Microswitch	PA66
	2. Joints d ' étanchéité	Silica gel
	3. Fondements	Brass+PA66
	4. Matériaux	POM
	5. Plaque mobile de contact	C5191 + AgNi10
	6. Quincaillerie	SUS301-H


Caractéristiques du type de produit	Type d ' actionneur:	Levier de commande, normal
	Type de commutateur:	Microswitch
	Plage de température de service:	-25 °C à +85 °C

Caractéristiques structurelles	Configuration (Polar Landing) & #160;:	Unipolaire-bipolaire

Caractéristiques électriques	Courant nominal (A):	3A 5A
	Tension nominale (VAC):	125 250 V AC

Énergie de durabilité	Durée de vie sans charge:	100,000 cycles 1Ω max.
	Durée de vie de la charge (charge nominale maximale):	100,000 cycles 1Ω max.

Caractéristiques du contact	Substrat de borne:	Brass
	Matériau de placage des bornes de commutation:	Placage au nickel
	Courant nominal aux bornes (A):	3A/5A

Accessoires mécaniques	Type de montage:	Circuits imprimés
	Angle de montage:	Angle droit

Opération/application	Force de fonctionnement:	30 ± 30 gf

Conditions de soudage
Lors du soudage par immersion automatique	Température de préchauffage	100±10℃
	Temps de température de préchauffage	60s max.
	Température de soudage	260±5℃
	Temps d'imprégnation de soudage	5 ± 1 s

Lors du soudage à la main	Température de soudage	300±10℃
	Temps de soudage	3+1/0s

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
