Le XB - 801 - 0021-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Connecteur > Connecteur RF

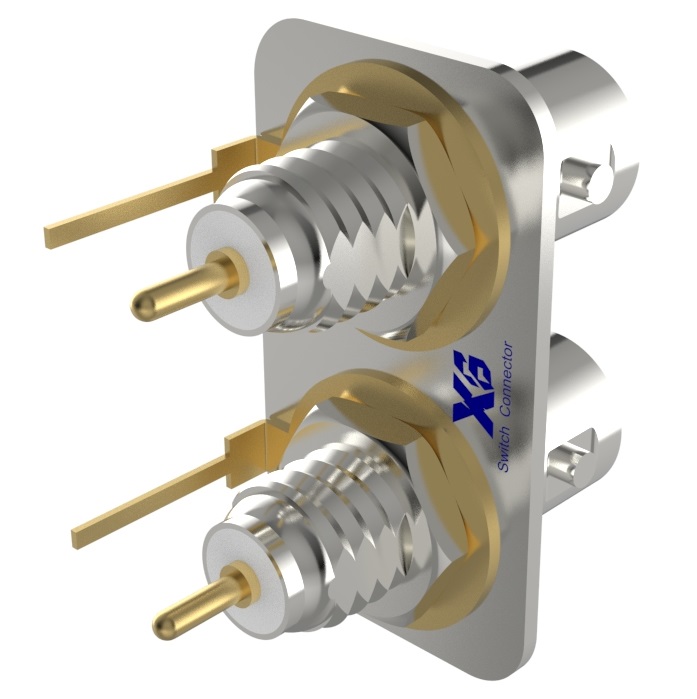

▍Numéro de matériel Xibang：Le XB - 801 - 0021

Type de produit: connecteur RF courant nominal: 1.5a Tension nominale: 60v résistance de contact: 30m Ω max

Résistance à la tension: 200V résistance d'isolation: 100 mΩ test de vie: 500 fois test de brouillard salin: 24 heures

Méthode d'installation: soudage force d'insertion: 2-17.5n température d'utilisation: - 40 ℃ ± 105 ℃ certification du produit: ROHS

3D document et dessins

3D documentXB-801-0021 CaractéristiquesBNC 3D documentXB-801-0021 CaractéristiquesBNC

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
Le XB - 801 - 0021 3D Dessins		Connecteur 18 * 32 * 27mmbnc / Connecteur BNC haute fréquence / connecteur coaxial RF / support RF BNC vertical / prise BNC horizontale / prise latérale RF BNC femelle / prise RF BNC / prise RF BNC / prise RF / connecteur RF 4pin	Connecteur RF	Normale	Une semaine	0,36 G	1000	3000	Normale	Compatibles xibang	Consult
XB - 801 - 0021 - X 3D Dessins		Connecteur 18 * 32 * 27mmbnc / Connecteur BNC haute fréquence / connecteur coaxial RF / support RF BNC vertical / prise BNC horizontale / prise latérale RF BNC femelle / prise RF BNC / prise RF BNC / prise RF / connecteur RF 4pin	Connecteur RF	Normale	Une semaine	0,36 G	1000	3000	Normale	Compatibles xibang	Consult

matériau du produit	1.Connecteur RF	Matériel
	2.Sujet	laiton
	3. Isolateur	Téflon
	4. Aiguille centrale	laiton
	5.Traitement de surface	placage or/nickel

Propriétés électriques	Courant nominal	1,5A
	Tension nominale	60V
	écart de température	-55 ± 155 °C (câble PE -40 ± 85 °C)
	Résister à la tension	200V
	La resistance d'isolement	≥ 100 MΩ
	Résistance de contact (initiale/après vie)	30Ω

Durabilité	Aucune durée de vie en charge	≥500 fois
	Durée de vie (charge nominale maximale)	≥500 fois
	résistance de contact centrale	≤1,5 MΩ
	Résistance du conducteur extérieur	≤1 MΩ
	rétention du conducteur central	≥0,57N
	Perte d'insertion	0,20 dB/3 GHz
	Rapport d'onde stationnaire de tension, type droit	≤1,22/3 GHz
	Type incurvé de rapport d'onde stationnaire de tension	≤1,30/3 GHz

Push des données de produit à la boîte aux lettres Dessins techniques à télécharger

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
