XB-T-K2711-8P-M-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Switch > Basculer l'interrupteur > Interrupteur à bascule à courant élevé > Cadran latéral à courant élevé 2p7t

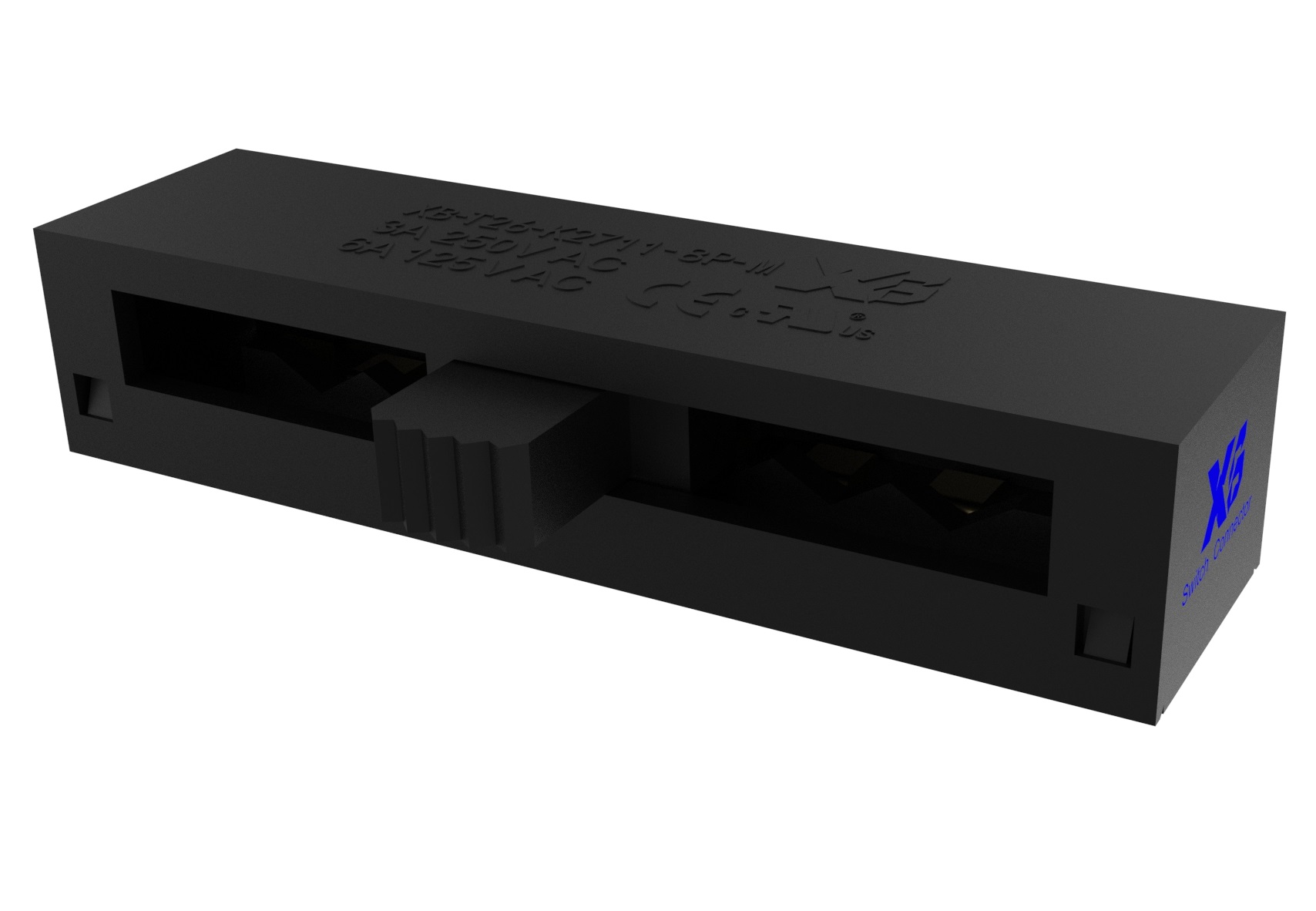

▍Numéro de matériel Xibang：XB-T-K2711-8P-M

Nom du produit : interrupteur à bascule Courant nominal : 3A 6A Tension nominale : 125 V 250 V Tension de tenue : 500 V

Résistance de contact : 30 MΩ Durée de vie : 10 000 fois Force de fonctionnement : 450 gf ± 150 gf Longueur du manche : 2-10 mm

Base/poignée : PPA/PA10T/POM Pièce de contact : laiton Matériau de la broche : jaune argenté/doré Méthode d'installation : soudée

3D document et dessins

3D documentXB-T-K2711-8P-M CaractéristiquesXB-SK3.6 3D documentXB-T-K2711-8P-M CaractéristiquesXB-SK3.6 3D documentXB-T-K2711-8P-M CaractéristiquesXB-SK3.6

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-T-K2711-8P-M 3D Dessins		40 * 10.5 * 8.4mm interrupteur à glissière à 7 vitesses à cadran latéral 1p7t / horizontal interrupteur à cadran à 7 vitesses à grand courant coude 1p7t / poignée latérale interrupteur à bascule à 7 vitesses à huit pieds / haute puissance interrupteur à glissière à 7 vitesses horizontal / transversal interrupteur à bascule à 7 positions 8pin	Cadran latéral à bascule	Normale	4 ~ 7 jours	0,3 grammes	500	2000	10000	Compatibles xibang	Consult
XB-T-K2711-8P-M-X 3D Dessins		40 * 10.5 * 8.4mm interrupteur à glissière à 7 vitesses à cadran latéral 1p7t / horizontal interrupteur à cadran à 7 vitesses à grand courant coude 1p7t / poignée latérale interrupteur à bascule à 7 vitesses à huit pieds / haute puissance interrupteur à glissière à 7 vitesses horizontal / transversal interrupteur à bascule à 7 positions 8pin	Cadran latéral à bascule	Normale	4 ~ 7 jours	0,3 grammes	500	2000	10000	Compatibles xibang	Consult
XB-T-K2711-8P-M-X-X 3D Dessins		40 * 10.5 * 8.4mm interrupteur à glissière à 7 vitesses à cadran latéral 1p7t / horizontal interrupteur à cadran à 7 vitesses à grand courant coude 1p7t / poignée latérale interrupteur à bascule à 7 vitesses à huit pieds / haute puissance interrupteur à glissière à 7 vitesses horizontal / transversal interrupteur à bascule à 7 positions 8pin	Cadran latéral à bascule	Normale	4 ~ 7 jours	0,3 grammes	500	2000	10000	Compatibles xibang	Consult

matériau du produit	1. Interrupteur à bascule	Matériel
	2.Plastique	PPA/PA10T/PA66
	3.Fiche contact	laiton
	4.Bouton	POM
	5. Épingler	Laiton plaqué argent/laiton plaqué or
	6.Printemps	SUS304

Propriétés électriques	Plage de température de fonctionnement	-10 ℃ ± 60 ℃
	Valeur nominale maximale (charge résistive)	6A 125V CA
	Valeur minimale (charge résistive)	3A 250V CA
	Force opérationnelle	450gf±150gf
	Résister à la tension	500 VCA
	La resistance d'isolement	100 MΩ
	Résistance de contact (initiale/après vie)	30 MΩ

Durabilité	Aucune durée de vie en charge	10000 fois
	Durée de vie (charge nominale maximale)	10000 fois

Résistance environnementale	Résistance au froid	-40±3°C/96h
	Résistance à la chaleur	70±2°C/48h
	Résistance à l'humidité	40±2°90 à 95% d'humidité relative 96/h

Test d'alternance de température
Par exemple, dans l'environnement indiqué sur l'icône, après 5 cycles, placez-le dans un environnement normal et testez après 30 minutes.		Aucun signe de dommage aux performances mécaniques ou électriques

Test de soudabilité		Plus de 95% de la surface de la partie immergée sera recouverte d'étain
	Le haut du terminal est immergé dans le bain de soudure à 2 mm de profondeur, la température est de 240 ± 5 °C et le temps est de 3 secondes.Test d'étain sans plomb : composition : étain 96,5 %, cuivre 3 %, argent 0,5 %
Test de résistance à la soudure	Lors du soudage manuel, la température doit être contrôlée à 360 ± 10 ℃ et le temps est de 3 ± 0,5 secondes, mais une pression anormale ne peut pas être appliquée aux bornes. Test d'étain sans plomb : Ingrédients : 96,5% d'étain, 3% de cuivre, 0,5% d'argent	Le corps n'a aucune déformation et peut répondre aux performances mécaniques et électriques

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
