XB-SS-1201| Identifiant du produit | Image du produit | Description du produit | Code produit | Statut de production | Cycle d'expédition | Poids brut de l'article | MPQ | MOQ | Production en transit | Achats compétitifs | Fonctionnement |
XB-SS-1201  3D
 Dessins |
  |
Mini interrupteur à bascule Mini interrupteur coulissant pied droit / plié résistant au brouillard salin à haute température pendant 48 heures | Normale | 7 - 10 jours | 0.00 | 500 | 2000 | 10000 |  Compatibles xibang |
| Matériau du produit | 1. Keystake | Pa46 Black | ||
| 2. Couverture | Sus Natural | |||
| 3. Plaque de sping | Sus Natural | |||
| 4. Base | Pa46 Black | |||
| 5. Contact Spring | Phosphor branze AG plated | |||
| 5. Terminal | Brass (0,30t) AG plated | |||
| Plage de température de fonctionnement | 40 °C à 85 °C | |||
| Puissance maximale (charge résistive) | 0,3a 4V DC | |||
| Puissance nominale minimale (charge résistive) | 50A 3V DC | |||
| Propriétés électriques | Résistance à la tension | 500V AC pour 1 minute | ||
| Résistance à l'isolation | 100mΩ min. 500V DC | |||
| Résistance au contact (initiale / post - vie) | 70mΩ Max. / 130mΩ Max. | |||
| Durabilité | Durée de vie sans charge | 10 000 cycles 100 m Ω Max. | ||
|
Durée de vie en charge (charge nominale maximale) |
10 000 cycles 130 m Ω Max. | |||
| Résistance à l'environnement | Résistance au froid | 20 °C 500h | ||
| Résistance à la chaleur | 85 °C 500h | |||
| Résistance à l'humidité | 60 °C, 90 à 95% HR 500h | |||
| Conditions de soudage | ||||
| Lors du soudage par Reflow | ||||
| 1. Mode de chauffage | Mode de chauffage supérieur et inférieur pour le chauffage infrarouge lointain | |||
| 2. Méthode de mesure de la température | φ 0,1 φ La position de mesure ca (k) ou CC (t) de 0,2 doit être mesurée et fixée à la partie de raccordement soudée (surface de la Feuille de cuivre) au moyen d'un ruban adhésif résistant à la chaleur. | |||

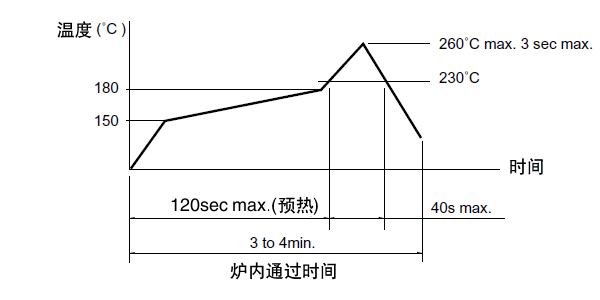

| 3. Répartition de la température | ||||
|
||||
| Les conditions ci - dessus sont la température de surface de la partie zéro de la carte de circuit imprimé. Selon le matériau, la taille, l'épaisseur, etc. de la carte de circuit, la température de la carte de circuit et la température de surface de l'interrupteur seront très différentes, en ce qui concerne la température de surface de l'interrupteur, s'il vous plaît également utiliser dans les conditions ci - dessus. | ||||
| En fonction du type de rainure de soudage de placage et des différents résultats dans différentes conditions, veuillez l'utiliser après confirmation complète à l'avance. | ||||
| Lors du soudage manuel | Température de soudage | 320 ± 5 °C | ||
| Temps de soudage | 4S Max. | |||
