▍Numéro de matériel Xibang：CF5017S

Nom du produit: connecteur FPC / connecteur FFC courant nominal: 0.3a / 0.5a DC /AC Tension nominale: 30V 50V DC / AC résistance à la tension: 250V AC

Résistance de contact: 30mΩ résistance d'isolation: 100mΩ méthode de soudage: soudage par refusion / soudage par vagues méthode d'emballage: tressage / tube

Température de fonctionnement: - 40 ° C ± 85 ° C matériau du terminal: cuivre phosphaté matériau plastique: LCP UL 94V - 0 conformité du produit: ROHS

3D document et dessins

3D documentXB-FPC-CF-5004D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5005D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5006D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5007D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5008D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5009D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5011D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5011D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5012D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5013D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5014D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5015D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5016D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5017D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5018D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5019D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5020D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5021D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5022D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5023D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5024D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5025D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5026D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5027D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5028D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5029D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5030D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5031D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5032D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5033D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5034D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5035D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5036D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5037D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5038D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5039D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5040D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5041D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5042D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5043D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5044D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5045D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5046D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5047D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5048D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5049D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5050D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5051D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5052D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5053D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5054D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5055D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5056D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5057D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5058D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5059D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5060D0RK-05-NH CaractéristiquesXB-FPC-CF-30 3D documentXB-FPC-CF-5061D0RK-05-NH CaractéristiquesXB-FPC-CF-30

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-FPC-CF-5004D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 4pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5005D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 5pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5006D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 6pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5007D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 7pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5008D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 8pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5009D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 9pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5010D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 10pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5011D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 11pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5012D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 12pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5013D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 13pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5014D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 14pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5015D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 15pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5016D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 16pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5017D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 17pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5018D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 18pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5019D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 19pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5020D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 20pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5021D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 21pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5022D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 22pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5023D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 23pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5024D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 24pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5025D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 25pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5026D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 26pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5027D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 27pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5028D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 28pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5029D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 29pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5030D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 30pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5031D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 31pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5032D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 32pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult

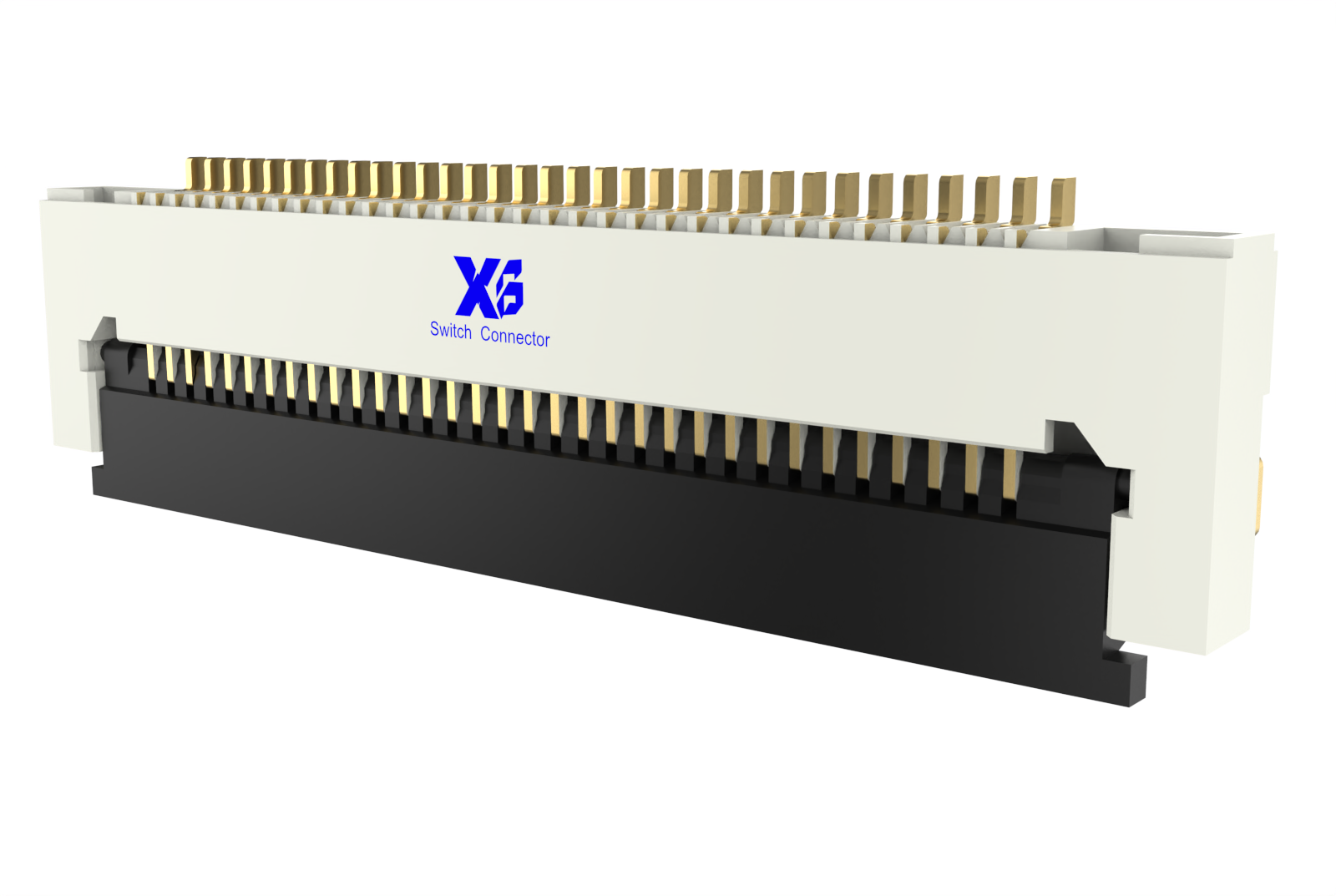

XB-FPC-CF-5033D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 33pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5034D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 34pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5035D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 35pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5036D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 36pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5037D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 37pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5038D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 38pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5039D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 39pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5040D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 40pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5041D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 41pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5042D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 42pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5043D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 43pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5044D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 44pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult

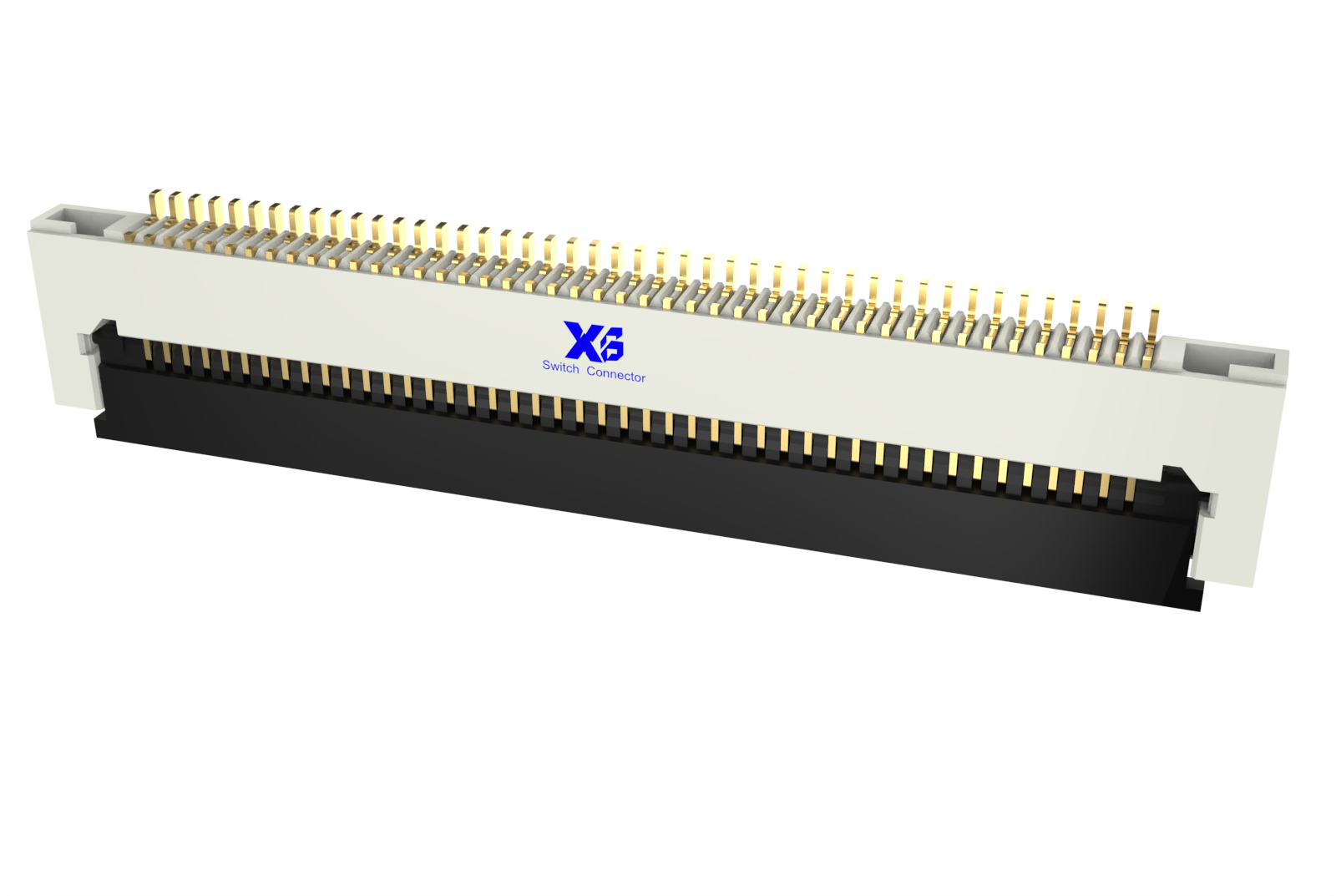

XB-FPC-CF-5045D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 45pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5046D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 4pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5047D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 47pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult

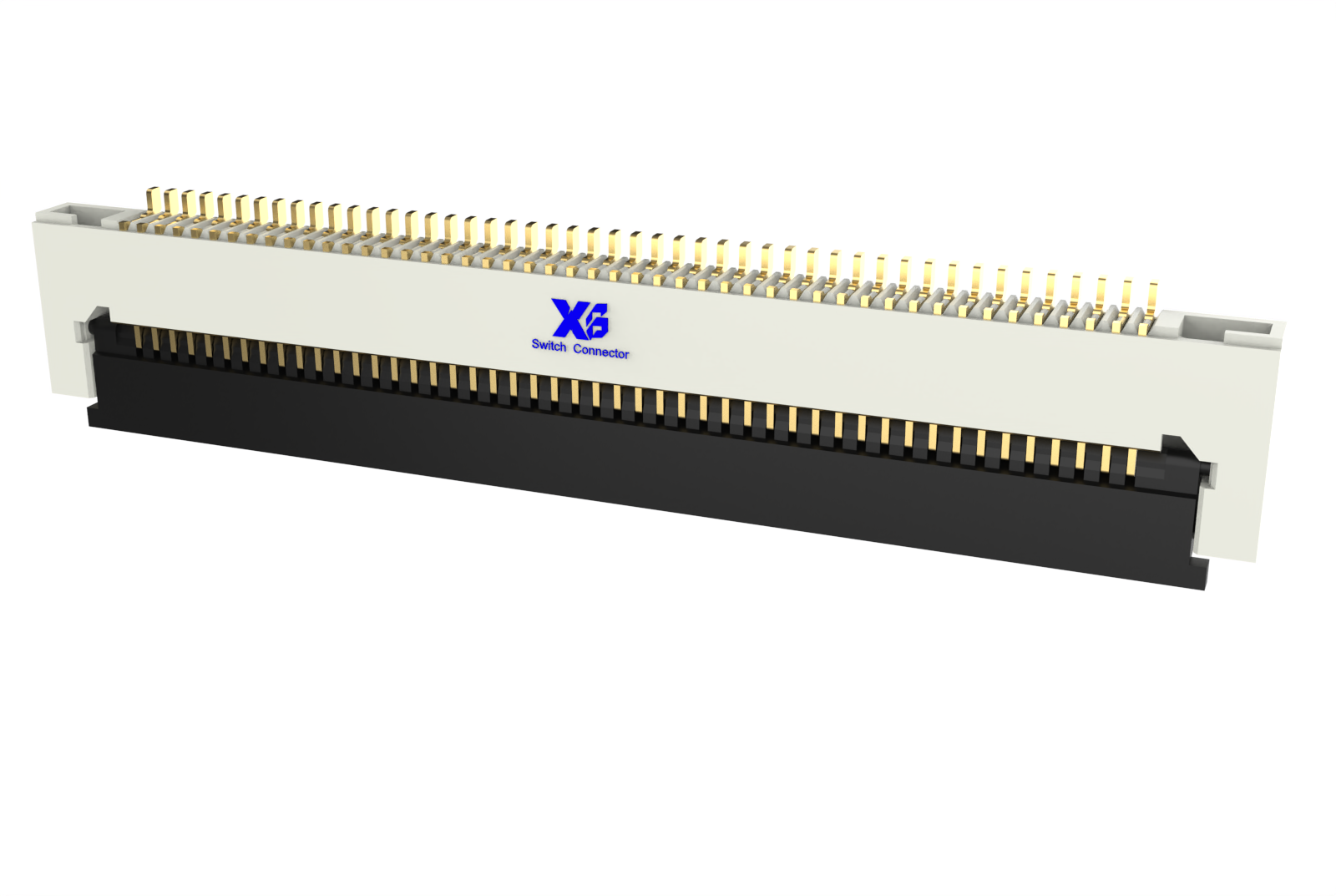

XB-FPC-CF-5048D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 48pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5049D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 49pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5050D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 50pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5051D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 51pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5052D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 52pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5053D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 53pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5054D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 54pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5055D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 55pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5056D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 56pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult

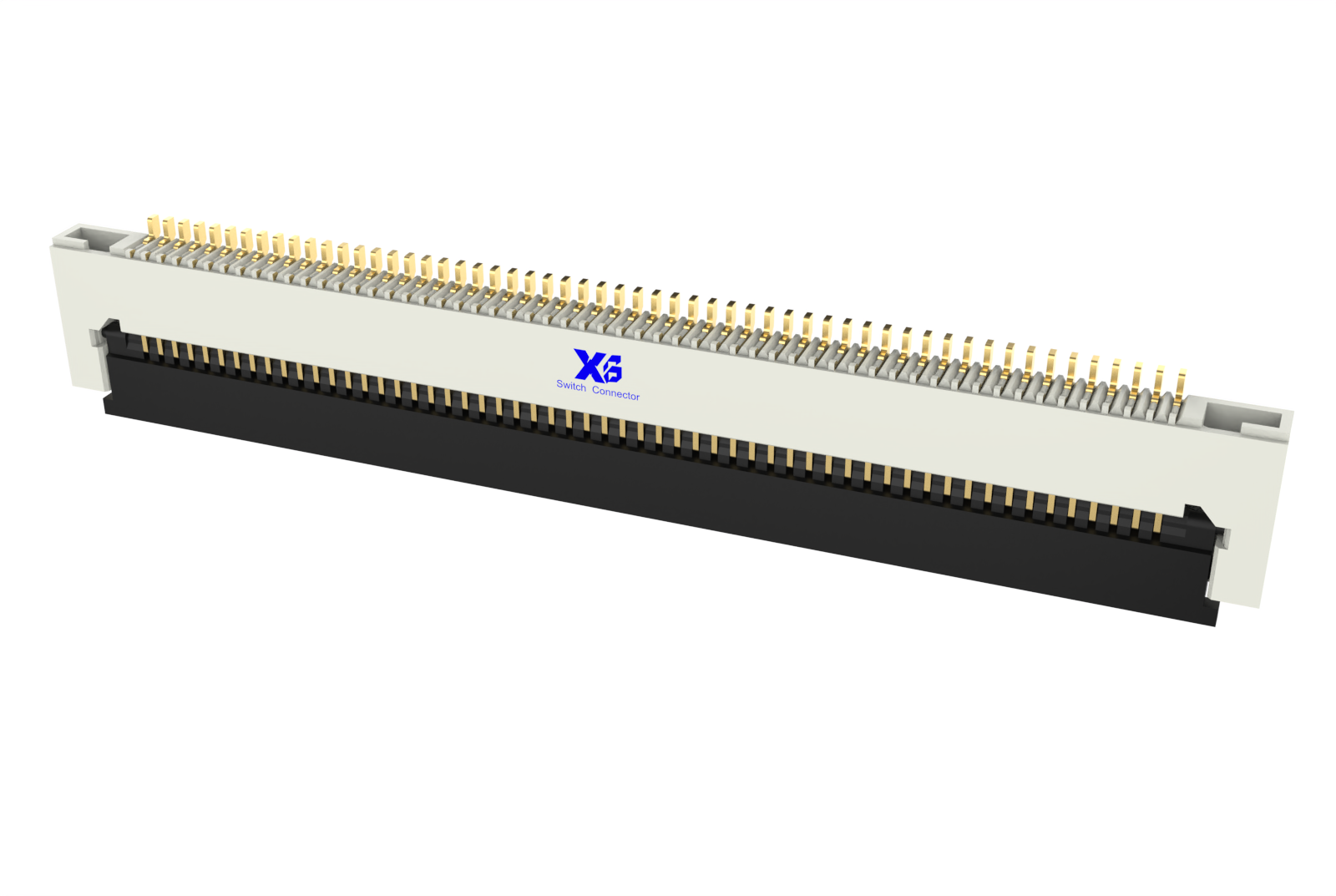

XB-FPC-CF-5057D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 57pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5058D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 58pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5059D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 59pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5060D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 60pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult
XB-FPC-CF-5061D0RK-05-NH 3D Dessins		Connecteur FPC / connecteur à découpage souple enfichable latéralement / connecteur FPC ligne à carte interface SMT / FPC / espacement des connecteurs FPC: 0,5 mm / prise FPC / connecteur flexible FFC / connecteur FFC 61pin		Normale	4 ~ 7 jours	0.170	5000pcs / disque	15000	10000	Compatibles xibang	Consult

Matériau du produit	1. Connecteur FPC / connecteur FFC	Matériaux
	2. Le sujet	LCP (couleur naturelle) UL 94V-0
	3. Mousquetons	LCP (noir) UL 94V-0
	4. Terminaux	Cuivre phosphoré
	5. Film de positionnement	Brass

Caractéristiques du type de produit	Tension nominale	30V/50V AC/DC
	Courant nominal	0,3 A/0,5A AC/DC
	Plage de température de fonctionnement	– 40 °C ± 85 °C
	Plage de température de stockage	– 40 °C ± 85 °C
	Résistance de contact	30mΩ
	Résistance d'isolement	100 mΩ
	Tension de résistance	250V AC

Accessoires mécaniques	Type de fixation de montage de circuit imprimé:	Plaques à souder
	Type de montage du connecteur:	Installation de la plaque

Expérience de soudabilité	Immersion partielle de la soudure dans un four à étain à une température de 245 ° C ± 5 ° C pendant 3 secondes	L'extrémité soudée doit être facilement mouillée par le matériau fondu et la zone de collage de l'étain doit représenter plus de 90% de la zone d'immersion

Résistance à la chaleur de la soudure	Préchauffage: 150 à 180 °C	La valeur d'impédance de connexion après le test est
	Soudage: 250 ± 5 °C	Moins de 50Mβ et sans apparence anormale Force de rétention FPC Résistance supérieure au nombre de PIN X 0,3N
	Température maximale: 250 ± 5 °C
	30 ± 5 secondes au-dessus de 230 °C
Conditions de soudage recommandées (température/temps de soudage)	Préchauffage: 150 à 180 °C
	Soudage: 250 ± 5 °C
	Température maximale: 250 ± 5 °C
	30 ± 5 secondes au-dessus de 230 °C
Ce graphique de température est à titre indicatif seulement et peut être modifié en fonction du type de soudure, de la quantité, etc.

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
