Modèle XB - 104015892 - a-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Prise de courant > Prise USB > Connecteur type - C > Type C 24 aiguilles

▍Numéro de matériel Xibang：Modèle XB - 104015892 - a

Type de produit: type C 24pin courant nominal: 0.5a Tension nominale: 30V

Résistance de contact: 40m Ω Max résistance à la tension: 100 V AC Min résistance d'isolation: 500 mΩ min

Test de vie: 10000 fois test de brouillard salin: 24 heures méthode d'installation: dans un sac

Force d'insertion: 5 - 20 n force d'extraction: 8 - 20 n certification du produit: ROHS

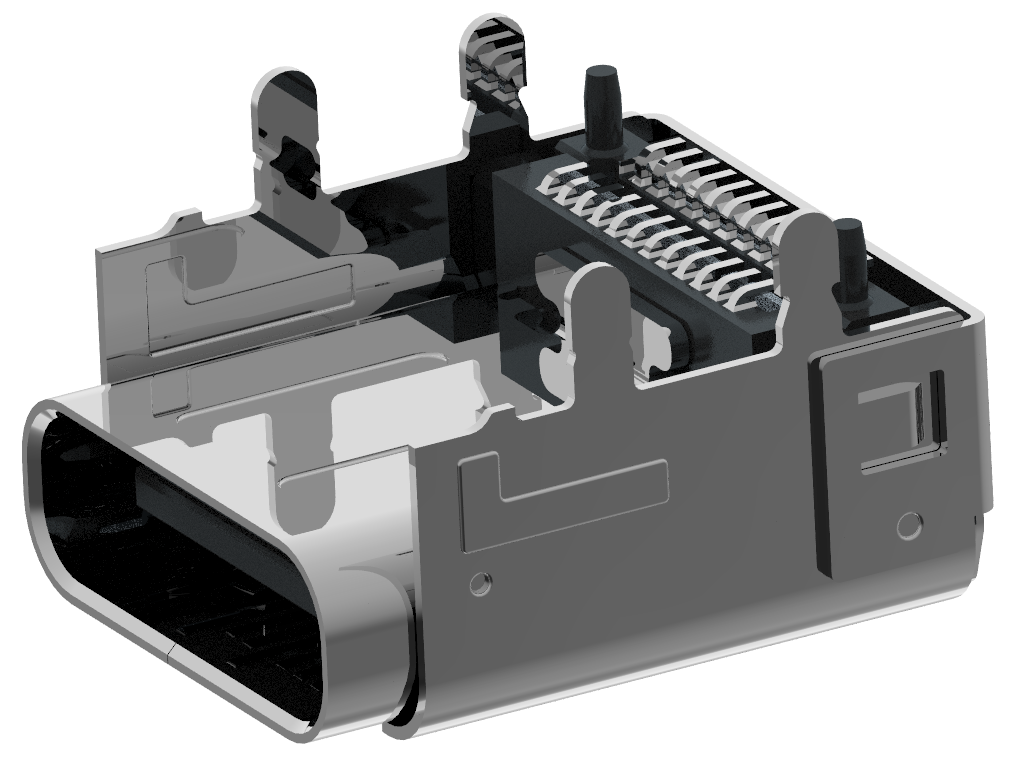

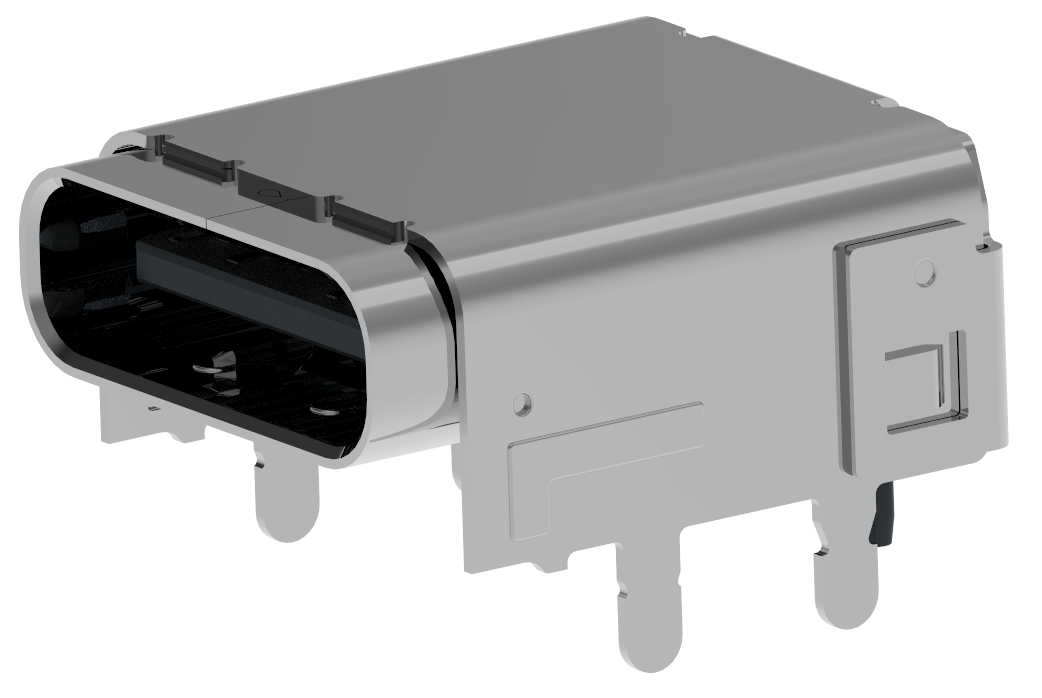

3D document et dessins

3D documentXB-104015892-A CaractéristiquesUSB type c 3D documentXB-104015892-A CaractéristiquesUSB type c

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
Modèle XB - 104015892 - a 3D Dessins		Prise USB type C 24pin interface USB type C type C 24pin double rangée de tapis SMT haut 3.40mm prise type C connecteur USB type C		Normale	1 ~ 2 semaines	0.6	1000	10000	2000	Compatibles xibang	Consult
Modèle XB - 104015892 - a 3D Dessins		Prise USB type C 24pin interface USB type C type C 24pin double rangée de tapis SMT haut 3.40mm prise type C connecteur USB type C		Normale	1 ~ 2 semaines	0.6	1000	10000	2000	Compatibles xibang	Consult

产品材质	TYPE C 24PIN	PA9T, UL94V-0, green/blue
	Contact Terminal:	Brass, 1" Gold
	Metallic Shell:	Brass, Nickel

产品类型特性	连接器种类:	母端
	方向:	直角
	连接器系统:	缆到板
	Sealable:	是
	连接器和端子端接到:	印刷电路板
	端口数量:	24

端接特性	端子端接类型:	袋装
	PCB端接方法:	袋装

接触件特性	端子额定电流（最大值）(A):	0.25A (Signal pins 2,3,5,6,7,8,9) 3A (Power Pins 1,4)

机械附件	安装位置:	中间安装
	PCB 安装固定类型:	SMT + 通孔
	连接器安装类型:	板安装

使用环境	焊接温度（最大值）:	260°C
	插接周期（最大值）:	1500
	工组温度范围:	-40°C ~ +85°C

操作/应用	能够拾放:	否
	电路应用:	电源和信号

包装特性	封装方法:	卷
