CF2097S-東莞市渓榜電子有限公司

| プロダクトセンター > コネクタ > FFC/FPCコネクタ > ピッチ0.5 mm

▍シバン資料番号：CF2097S

製品名称：FPCコネクタ/FCコネクタ定格電流：0.3 A/0.5 A DC /AC 定格電圧：30 V 50 V DC/AC耐電圧：250 V AC

接触抵抗：30 MΩ絶縁抵抗：100 MΩ溶接方式：リフロー溶接/ピーク溶接包装方式：テープ編み/チューブ組立

動作温度：-40°C±85°C端子材質：リン銅プラスチック材質：LCP UL 94 V-0製品適合：ROHS

3D ファイルと図面

3DファイルXB-FPC-CF-20042U0R0-NH 仕様XB-FPC-CF-30 3DファイルXB-FPC-CF-20052U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20062U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20072U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20082U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20092U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20102U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20112U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20122U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20132U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20142U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20152U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20162U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20172U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20182U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20192U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20202U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20212U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20222U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20232U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20242U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20252U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20262U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20272U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20282U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20292U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20302U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20312U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20322U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20332U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20342U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20352U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20362U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20372U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20382U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20392U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20402U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20422U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20432U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20442U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20452U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20462U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20472U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20482U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20492U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20502U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20512U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20522U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20532U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20542U0R0-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-20552U0R0-NH 仕様XB-FPC-CF-2097S

部品番号情報
技術的特徴
製図
製品仕様

製品 ID	商品画像	商品説明	製品コード	生産状況	配送サイクル	商品の総重量	MPQ	MOQ	輸送中の生産	競争力のある購入	作戦
XB-FPC-CF-20042U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ4 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20052U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ5 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20062U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ6 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20072U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ7 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

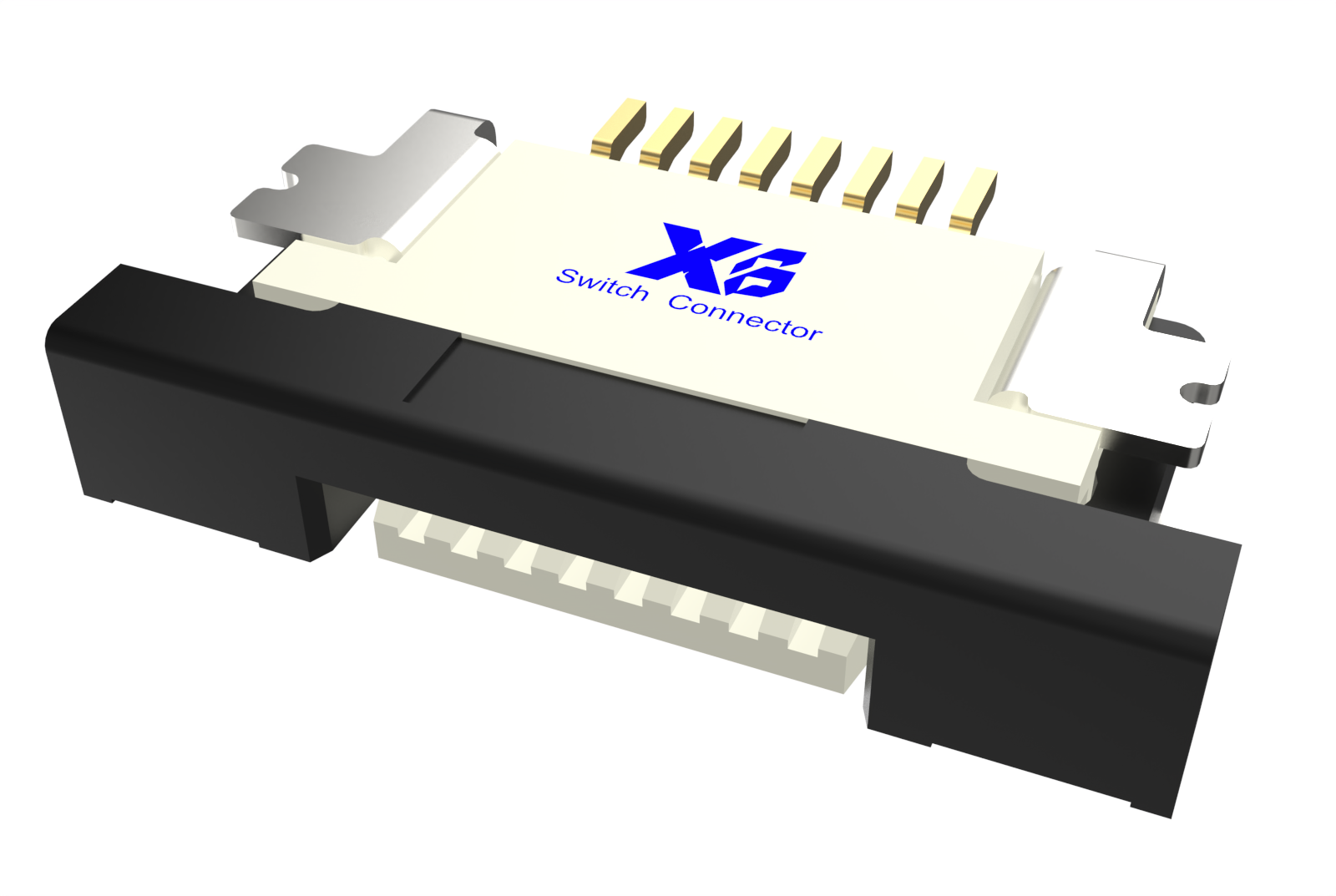

XB-FPC-CF-20082U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ8 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

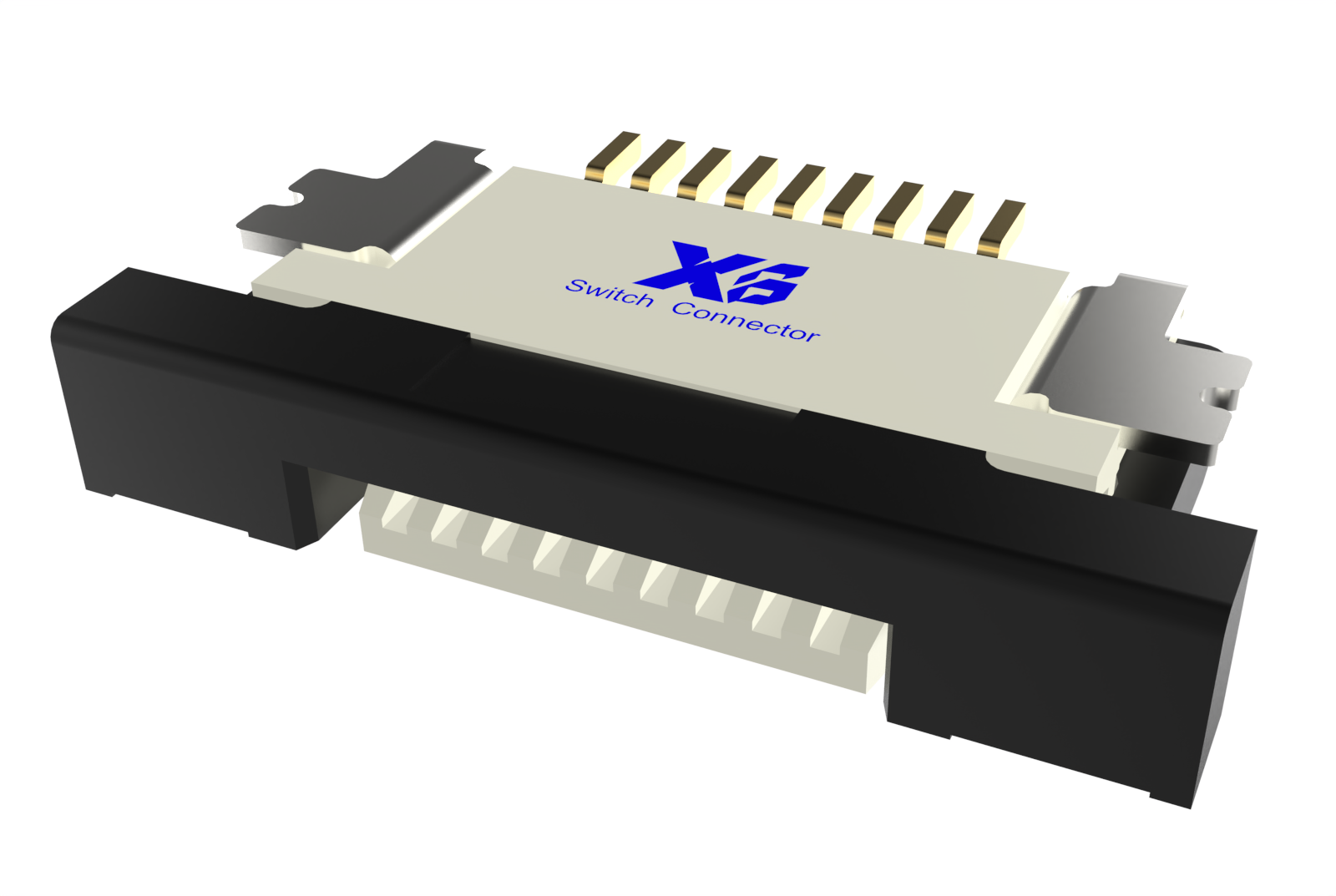

XB-FPC-CF-20092U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ9 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20102U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ10 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20112U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース11 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20122U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ12 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20132U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ13 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20142U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ14 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

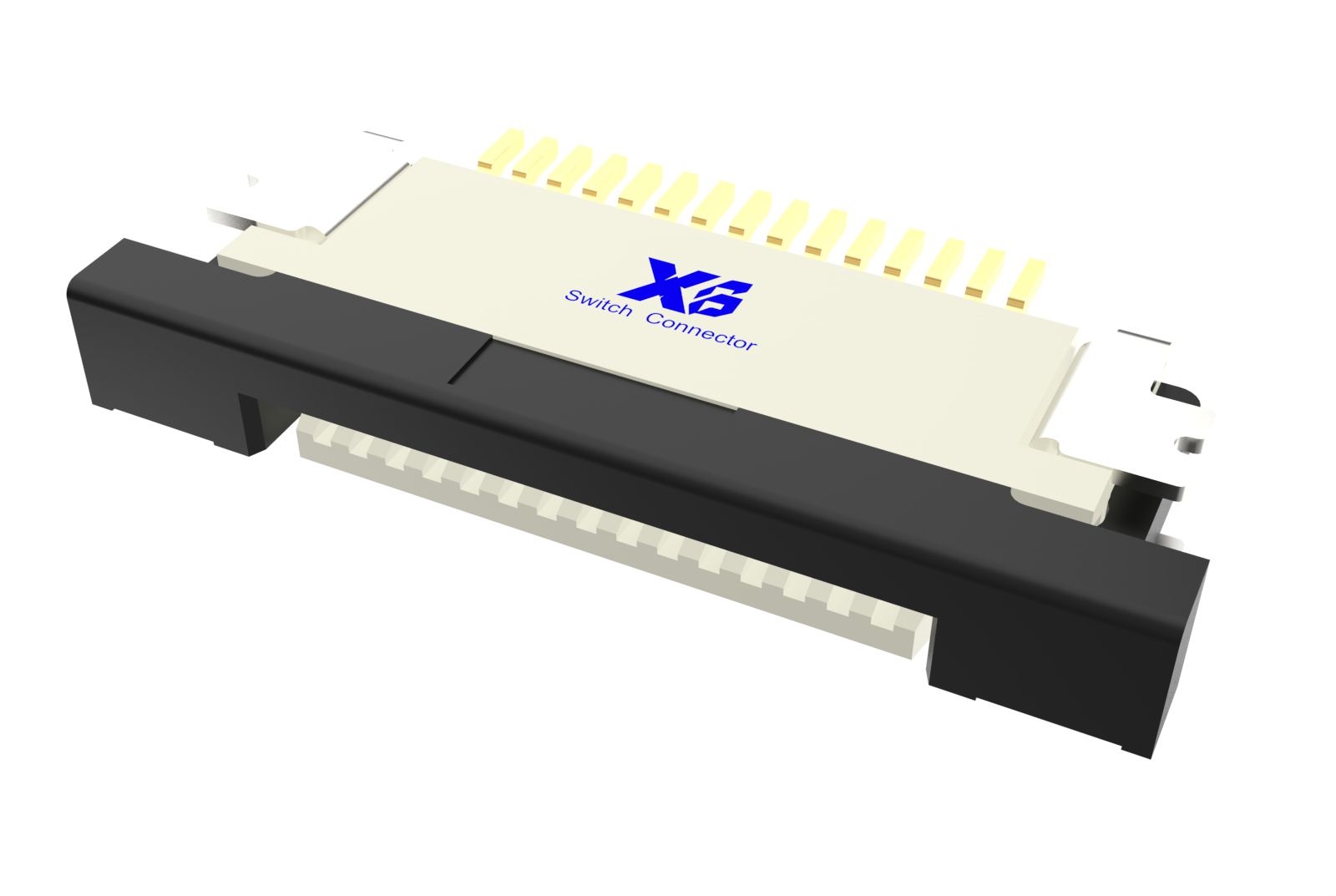

XB-FPC-CF-20152U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ15 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20162U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ16 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20172U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース17 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20182U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース18 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20192U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ19 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20202U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース20 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20212U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース21 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20222U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCインタフェース22 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20232U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ23 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20242U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ24 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20252U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ25 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20262U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ26 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20272U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ27 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20282U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ28 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20292U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ29 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20302U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ30 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20312U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ31 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20322U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ32 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20332U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ33 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

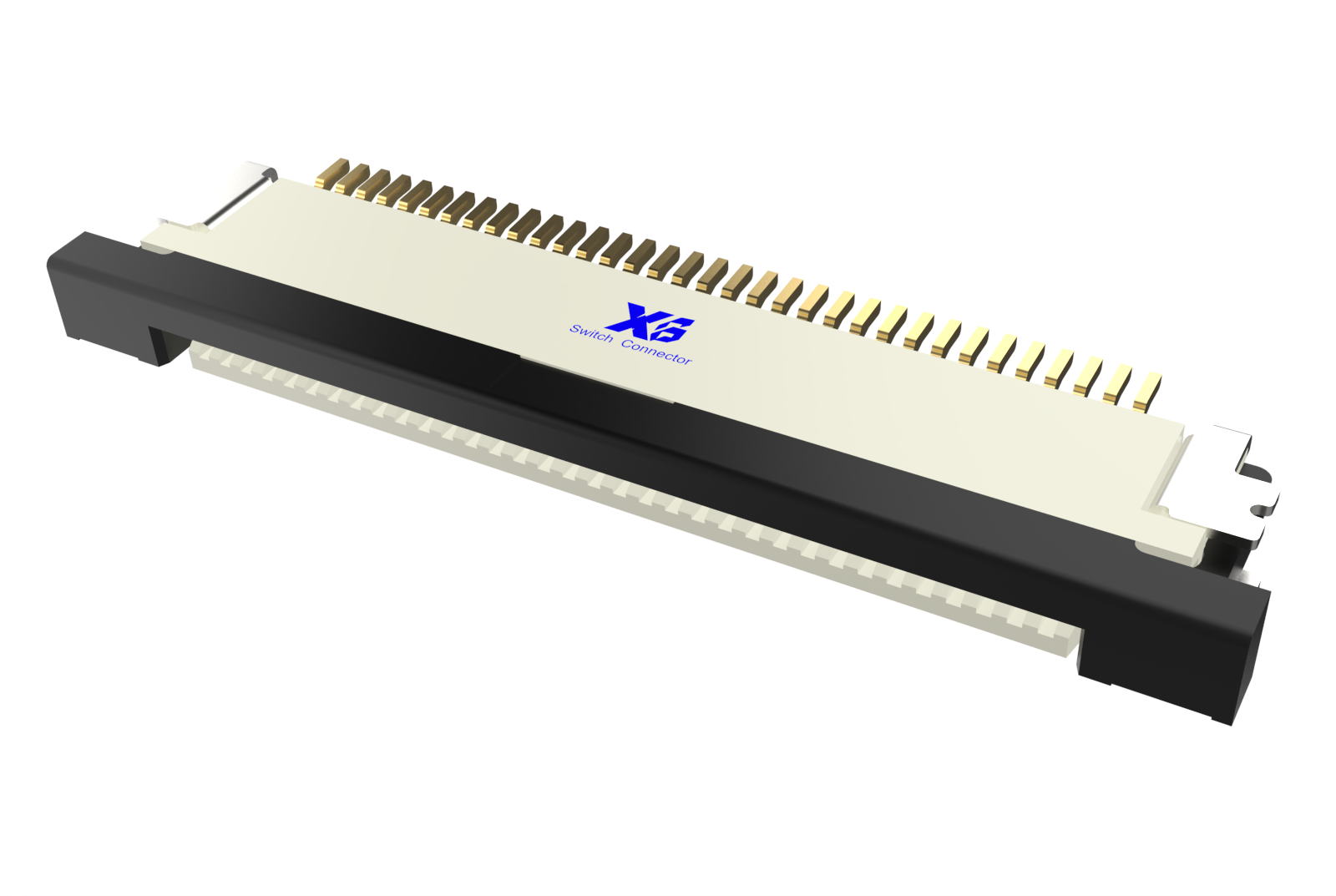

XB-FPC-CF-20342U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ34 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20352U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ35 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20362U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ36 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20372U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ37 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20382U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ38 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20392U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ39 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20402U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ40 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20422U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ42 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20432U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ43 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20442U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ44 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20452U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ45 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20462U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ46 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20472U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ47 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20482U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ48 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

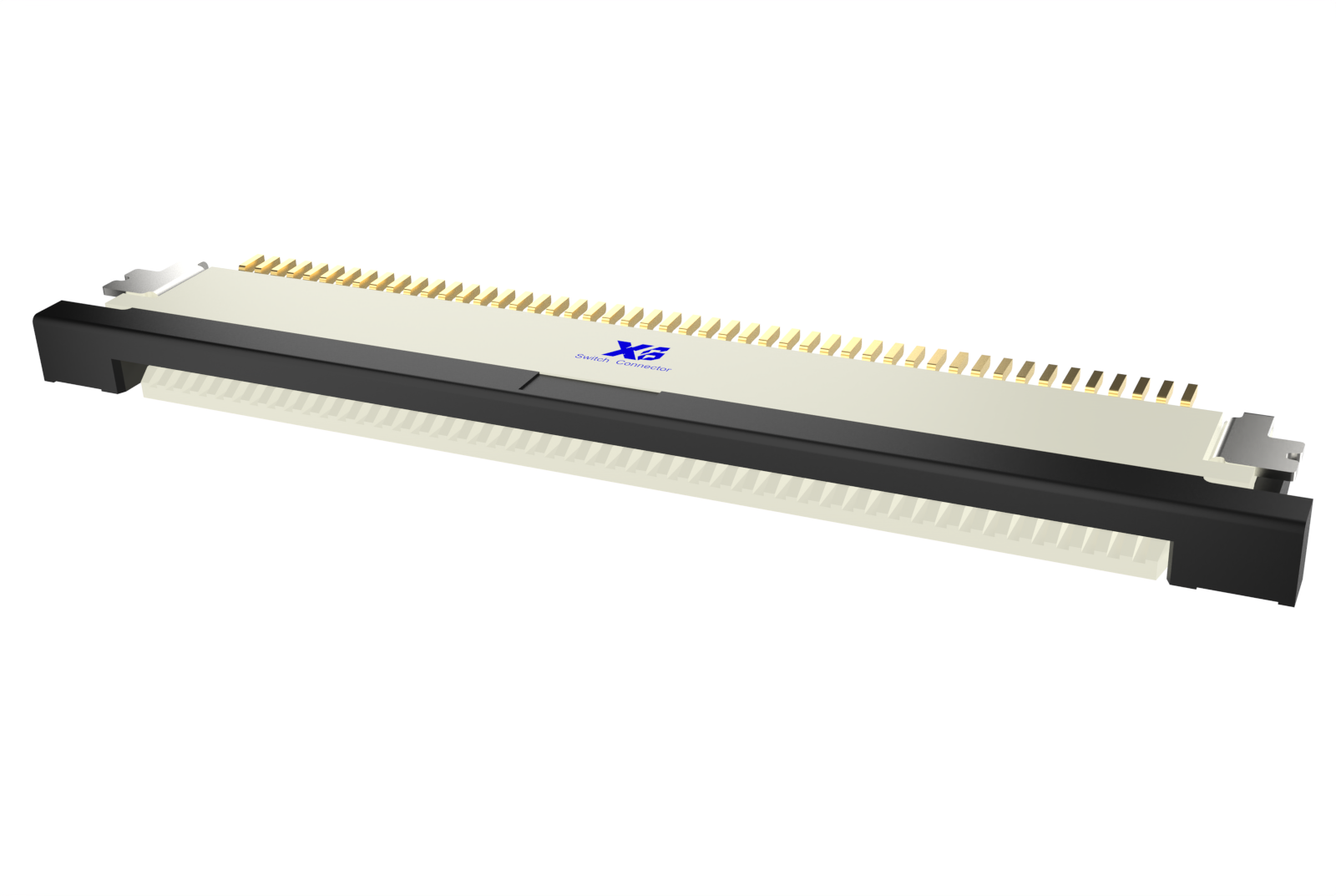

XB-FPC-CF-20492U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ49 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20502U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ50 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20512U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ51 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20522U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ52 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

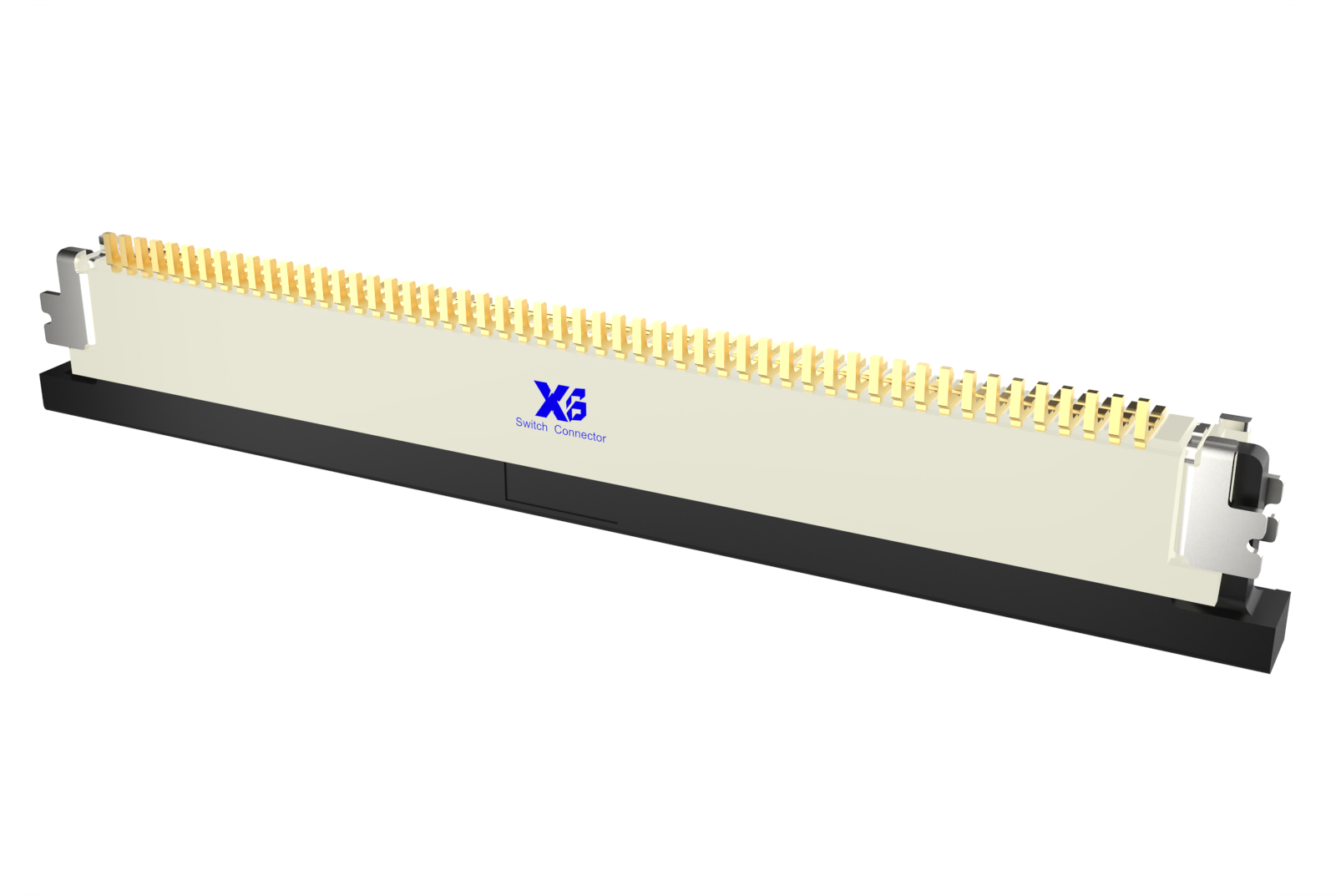

XB-FPC-CF-20532U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ53 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

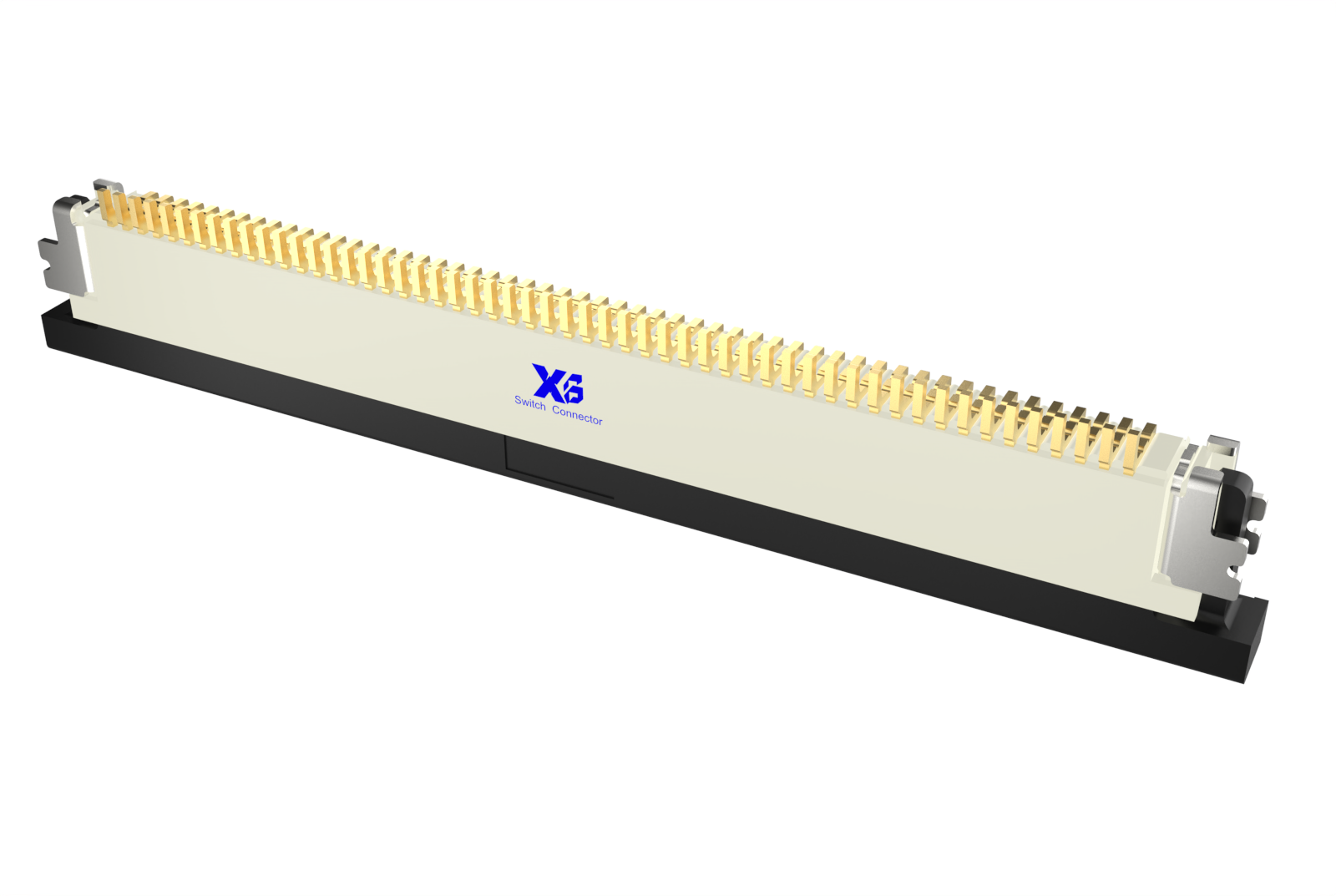

XB-FPC-CF-20542U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ54 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-20552U0R0-NH 3D 図面		FPCコネクタ/側入FPC線対板コネクタ/FPCコネクタピッチ：0.5 mm/フレキシブル回路コネクタSMT/FFCコネクタ/フレキシブルコネクタ/FPCコネクタ55 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

製品マテリアル	1.FPCコネクタ/FCコネクタ	マテリアル
	2.主体	LCP（原色）UL 94V-0
	3.ファスナー	LCP（ブラック）UL 94V-0
	4.端子	りんどう
	5.位置決めシート	おうどう

製品タイプのプロパティ	定格電圧	30V/50V AC/DC
	定格電流	0.3A/0.5A AC/DC
	どうさおんどはんい	−40℃±85℃
	きおくおんどはんい	−40℃±85℃
	せっしょくていこう	30m Ω
	ぜつえんていこう	100 m Ω
	たいでんあつ	250V AC

機械用アタッチメント	PCBインストールの固定タイプ：	溶接板
	コネクタ取り付けタイプ：	ボードマウント

ようせつせいしけん	ハンダ部分を245℃±5℃の錫炉に浸して3秒間保持する	溶接端は溶融物に濡れやすく,スズ付着面積は浸漬面積の90%以上を占めなければならない

はんだ耐熱性	予熱：150~180℃	試験後の接続インピーダンス値は
	溶接：250±5℃	50m Ω以下、外観に異常なしFPC保持力強度PIN数X0.3N以上
	ピーク温度：250±5℃
	230℃以上30±5秒
推奨溶接条件（温度/溶接時間）	予熱：150~180℃
	溶接：250±5℃
	ピーク温度：250±5℃
	230℃以上30±5秒
この温度グラフはあくまで参考であり、はんだの種類、数などによって変えることができる
