CF2520S-東莞市渓榜電子有限公司

| プロダクトセンター > コネクタ > FFC/FPCコネクタ > ピッチ0.5 mm

▍シバン資料番号：CF2520S

製品名称：FPCコネクタ/FCコネクタ定格電流：0.3 A/0.5 A DC /AC 定格電圧：30 V 50 V DC/AC耐電圧：250 V AC

接触抵抗：30 MΩ絶縁抵抗：100 MΩ溶接方式：リフロー溶接/ピーク溶接包装方式：テープ編み/チューブ組立

動作温度：-40°C±85°C端子材質：リン銅プラスチック材質：LCP UL 94 V-0製品適合：ROHS

3D ファイルと図面

3DファイルXB-FPC-CF-25051D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25061D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25071D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25081D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25091D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25101D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25111D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25121D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25131D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25141D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25151D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25161D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25171D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25181D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25191D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25201D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25211D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25221D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25231D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25241D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25251D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25261D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25271D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25281D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25291D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25301D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25311D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25321D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25331D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25341D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25351D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25361D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25371D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25381D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25391D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25401D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25411D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25421D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25431D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25441D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25451D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25461D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25471D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25481D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25491D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25501D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25511D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25521D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25531D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25541D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25551D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25561D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25571D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25581D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25591D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25601D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25611D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25621D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25631D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25641D0R0-05-NH 仕様XB-FPC-CF-2097S 3DファイルXB-FPC-CF-25651D0R0-05-NH 仕様XB-FPC-CF-2097S

部品番号情報
技術的特徴
製図
製品仕様

製品 ID	商品画像	商品説明	製品コード	生産状況	配送サイクル	商品の総重量	MPQ	MOQ	輸送中の生産	競争力のある購入	作戦

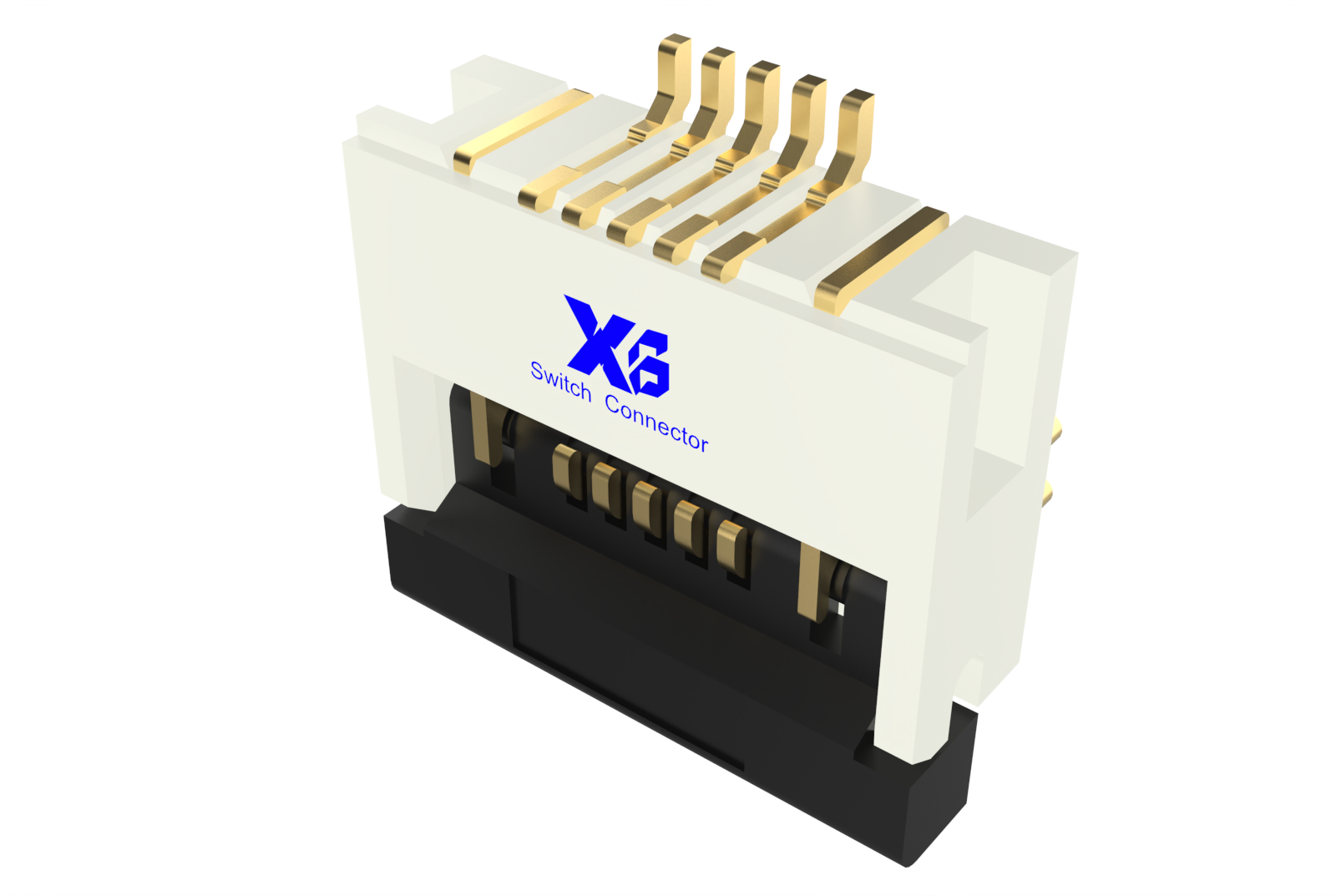

XB-FPC-CF-25051D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ5 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25061D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ6 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25071D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ7 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25081D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ8 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25091D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ9 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25101D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ10 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

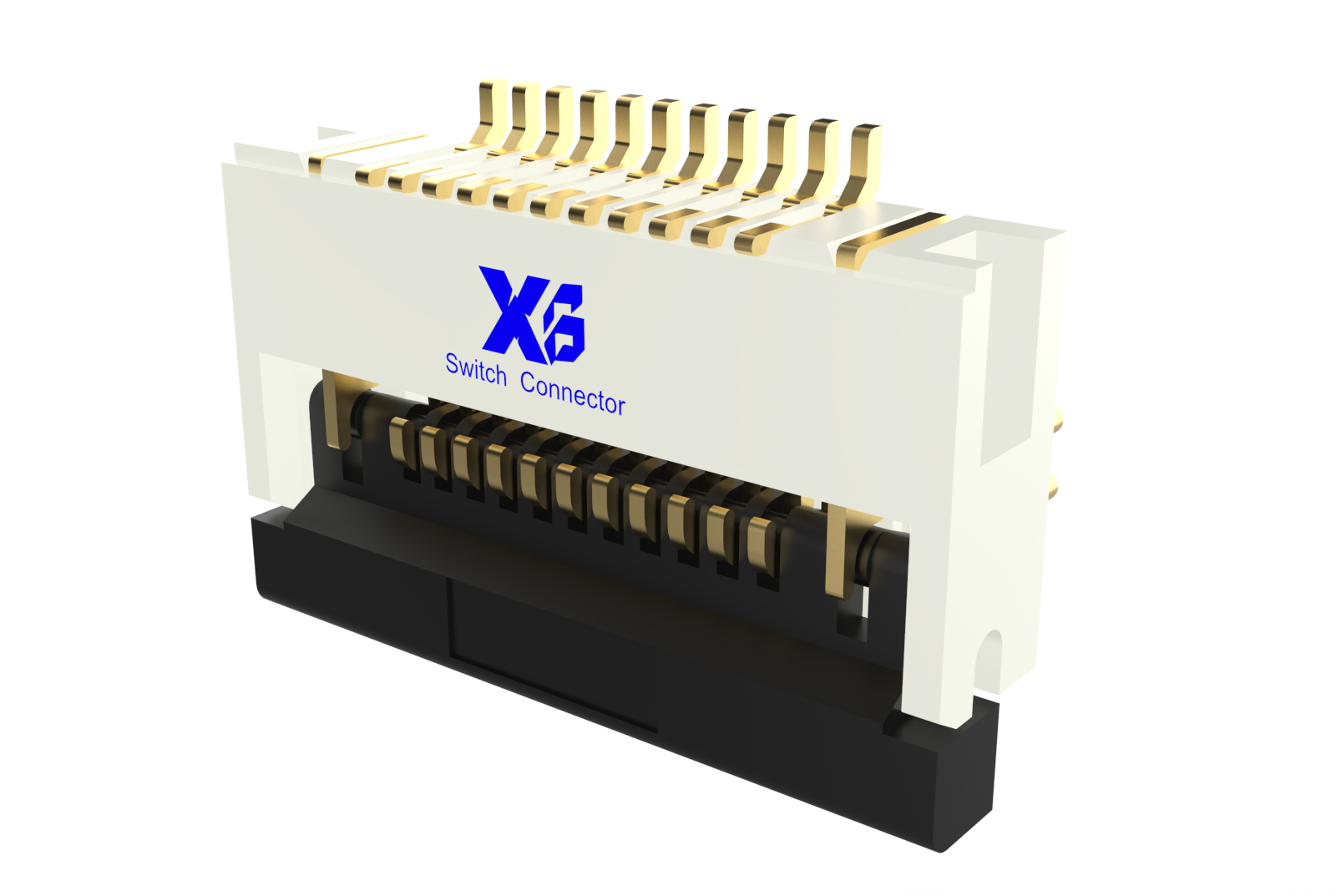

XB-FPC-CF-25111D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ11 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25121D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ12 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25131D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ13 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25141D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ14 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25151D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ15 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25161D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ16 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25171D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ17 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25181D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ18 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

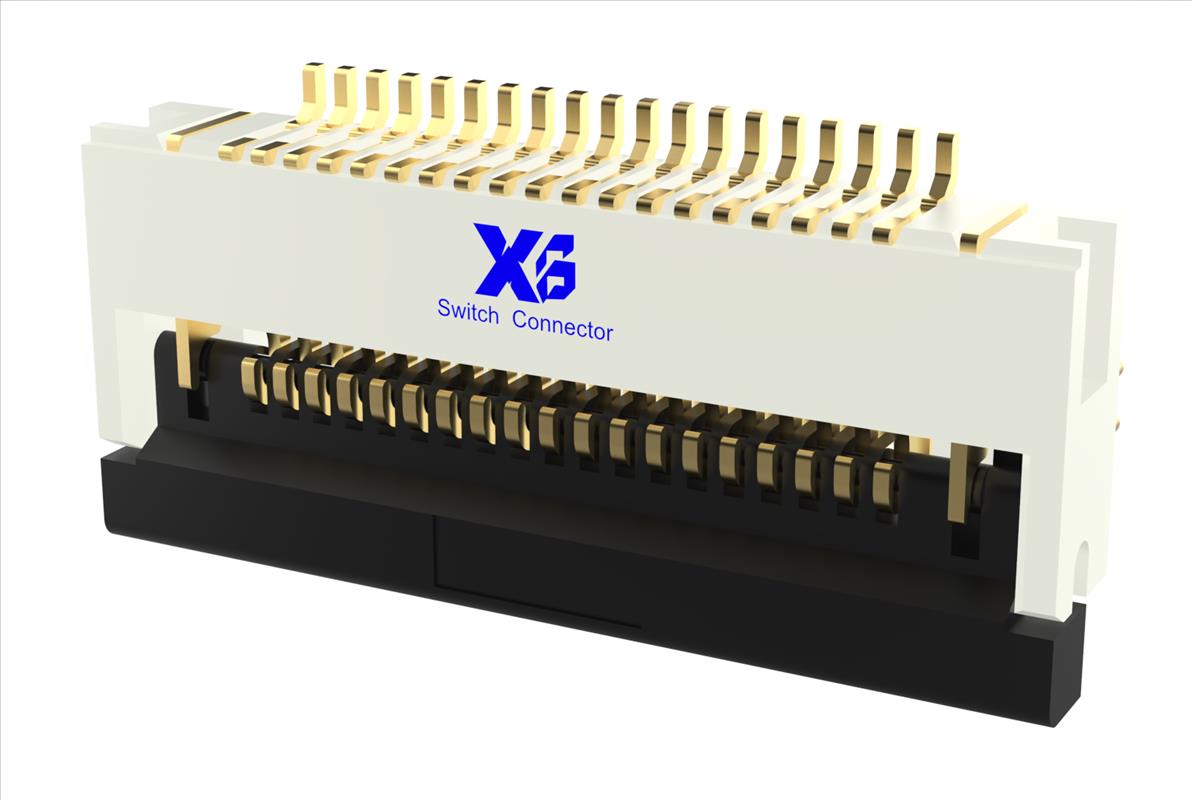

XB-FPC-CF-25191D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ19 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25201D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ20 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25211D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ21 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

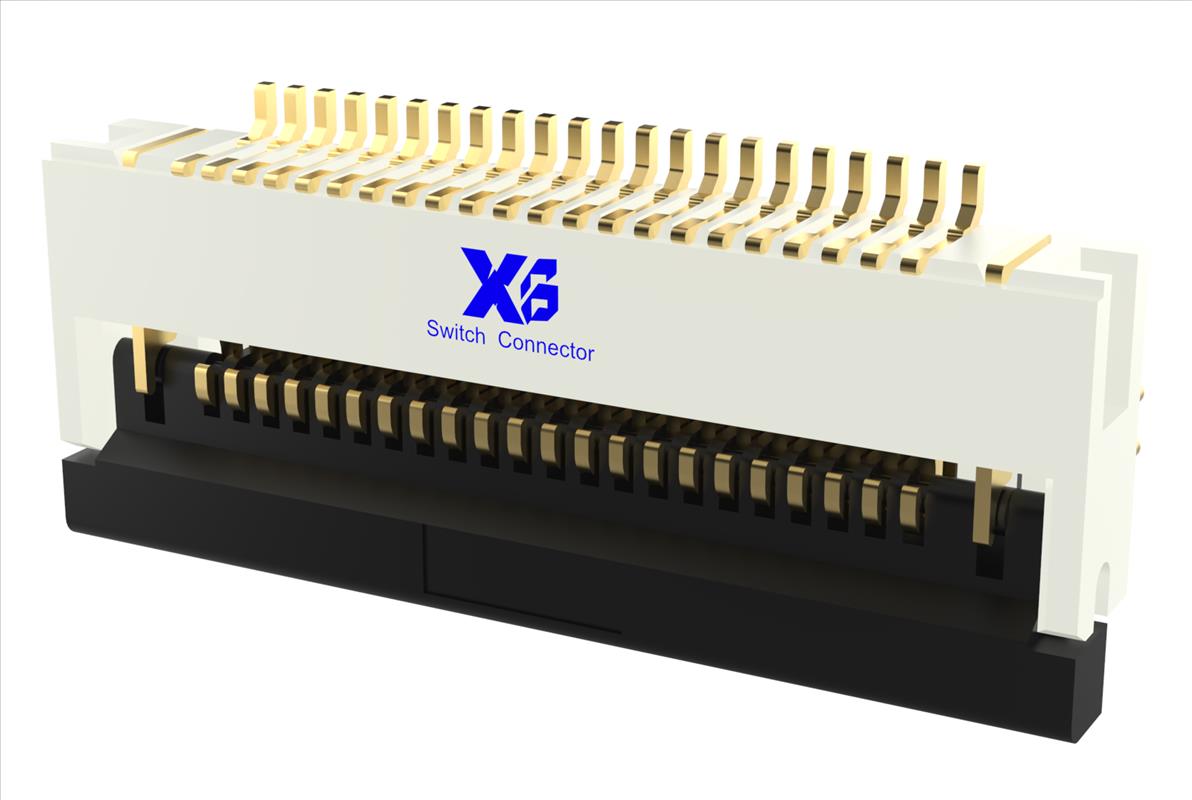

XB-FPC-CF-25221D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ22 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25231D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ23 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25241D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ24 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25251D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ25 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25261D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ26 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

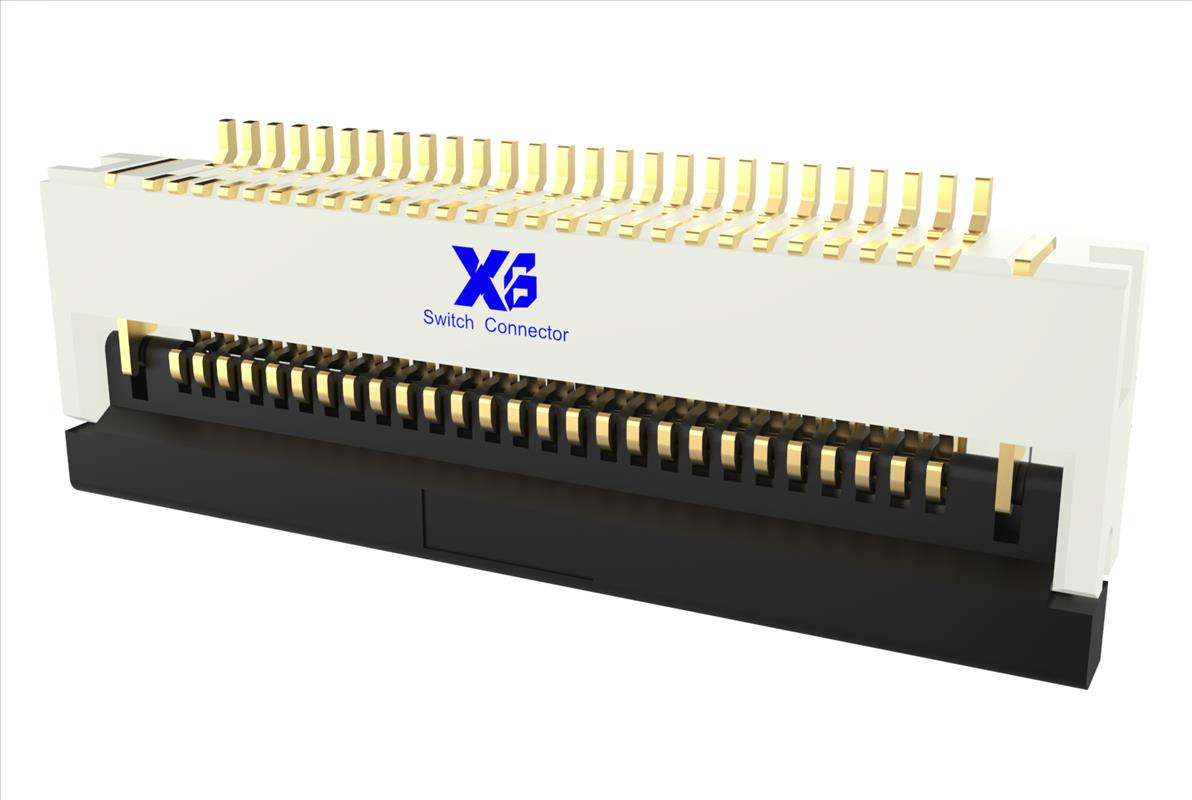

XB-FPC-CF-25271D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ27 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25281D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ28 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25291D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ29 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25301D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ30 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25311D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ31 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25321D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ32 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25331D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ33 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

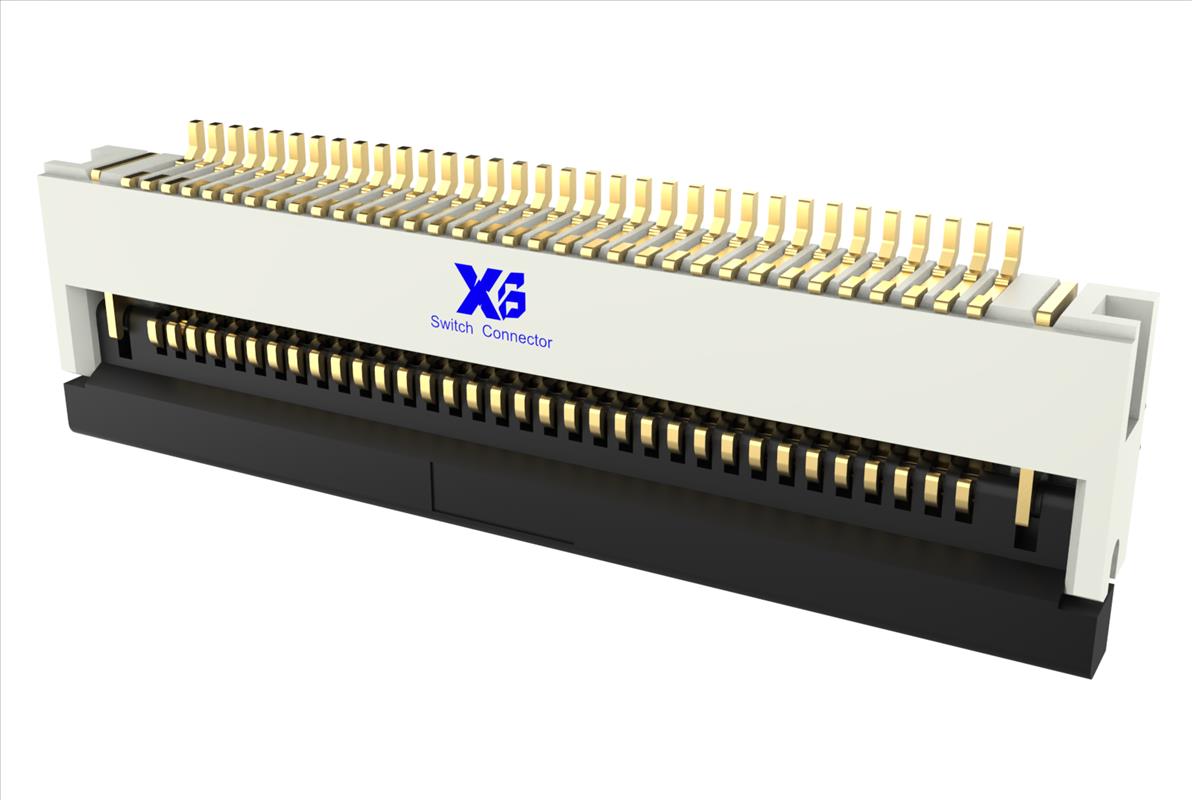

XB-FPC-CF-25341D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ34 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25351D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ35 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

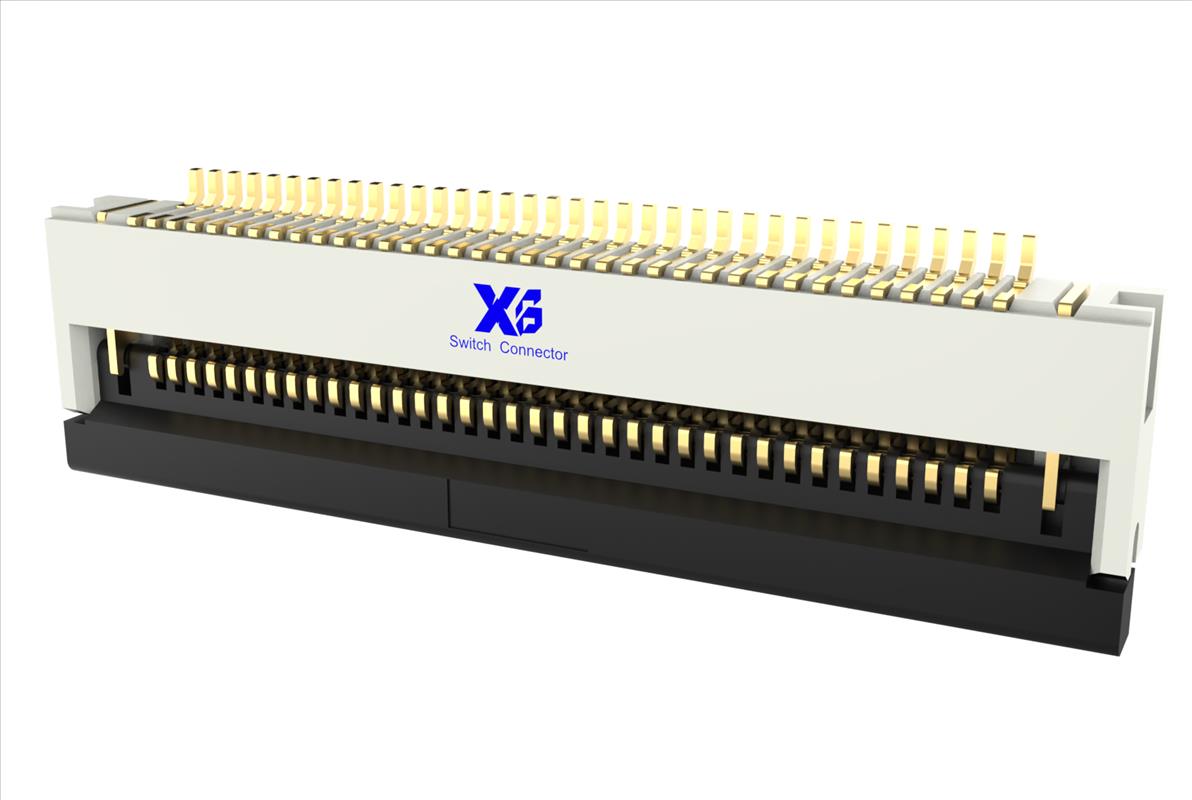

XB-FPC-CF-25361D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ36 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25371D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ37 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25381D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ38 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25391D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ39 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25401D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ40 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25411D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ41 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25421D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ42 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25431D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ43 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25441D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ44 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25451D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ45 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25461D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ46 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

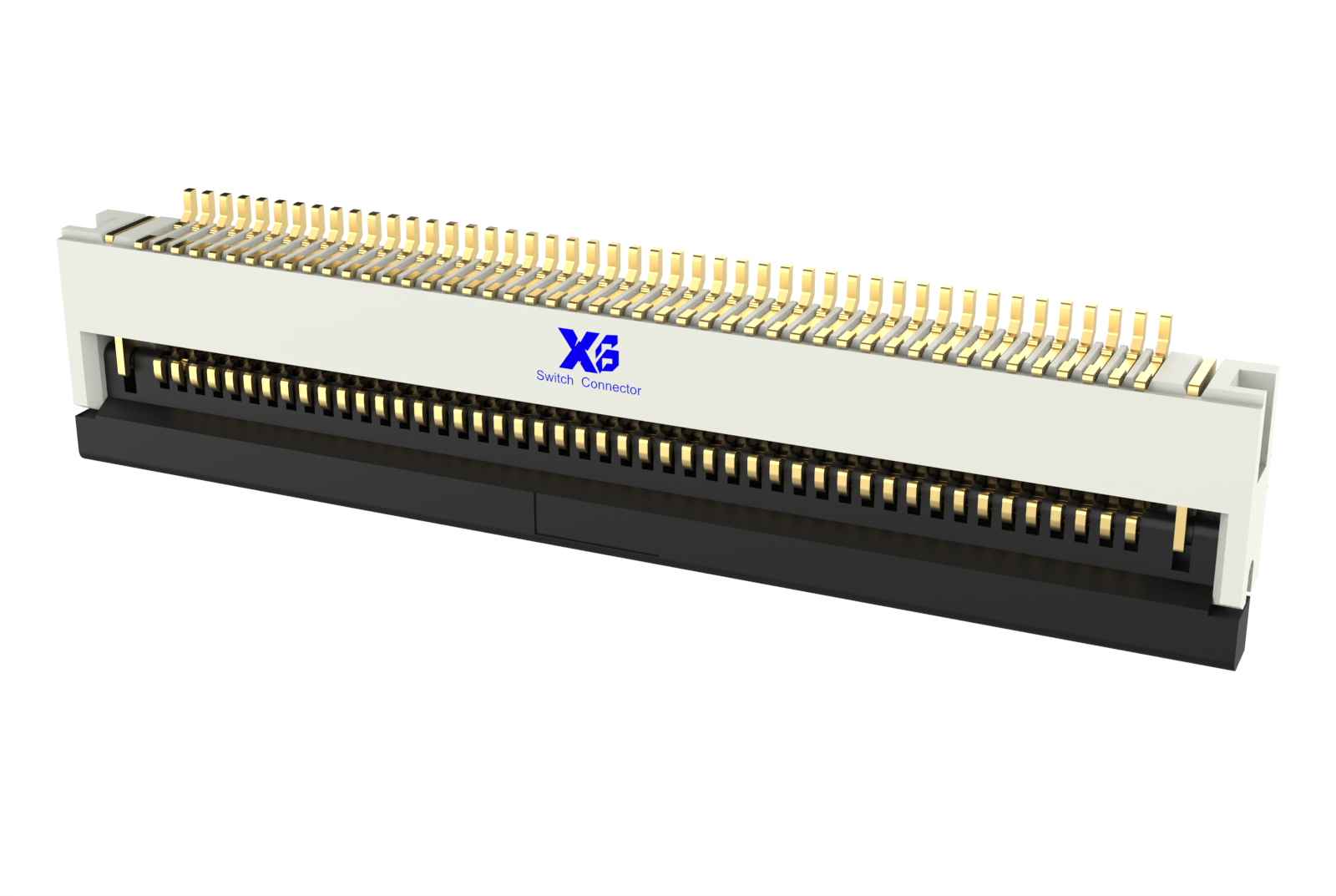

XB-FPC-CF-25471D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ47 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25481D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ48 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25491D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ49 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25501D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ50 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25511D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ51 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

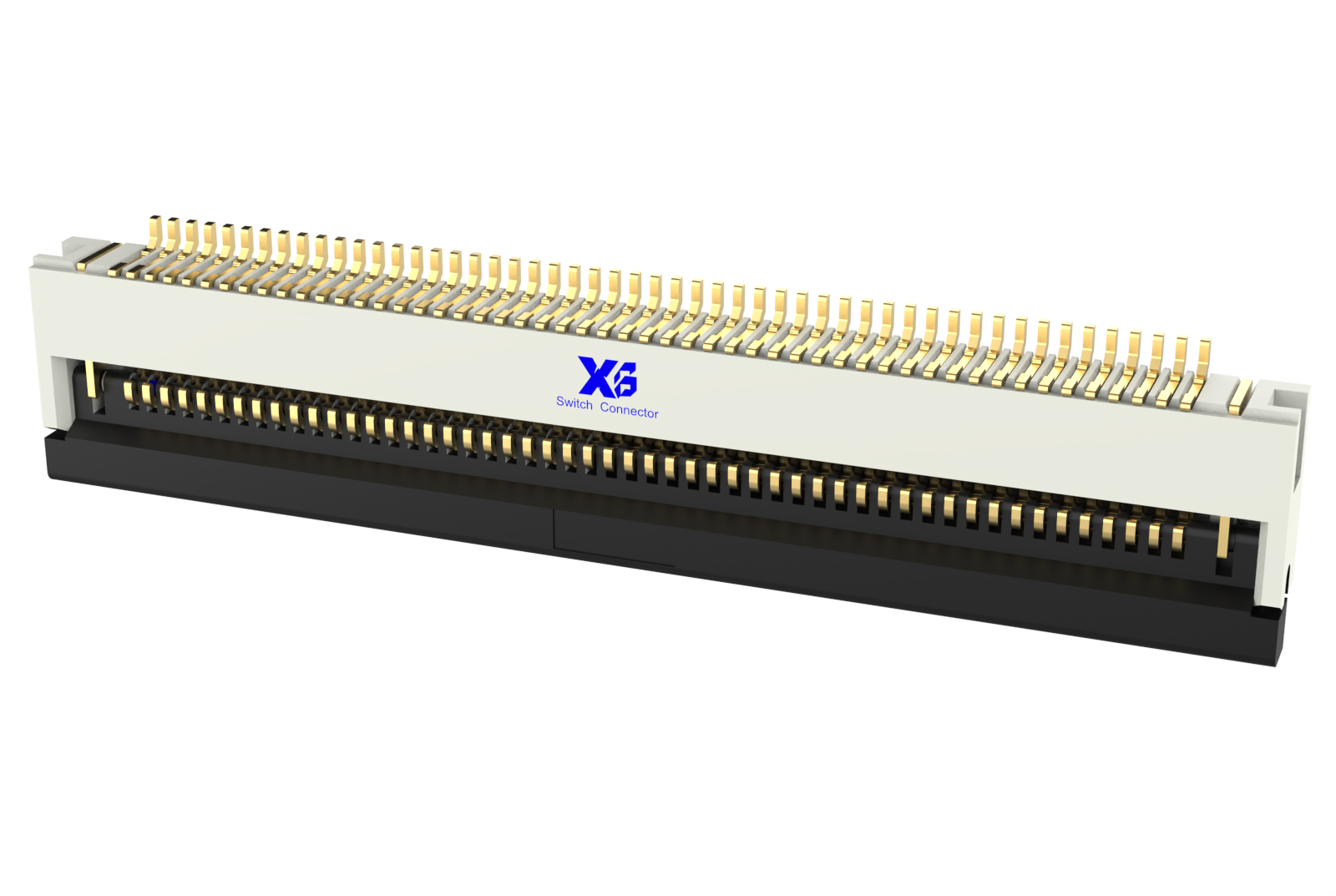

XB-FPC-CF-25521D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ52 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25531D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ53 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25541D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ54 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25551D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ55 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25561D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ56 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25571D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ57 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25581D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ58 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

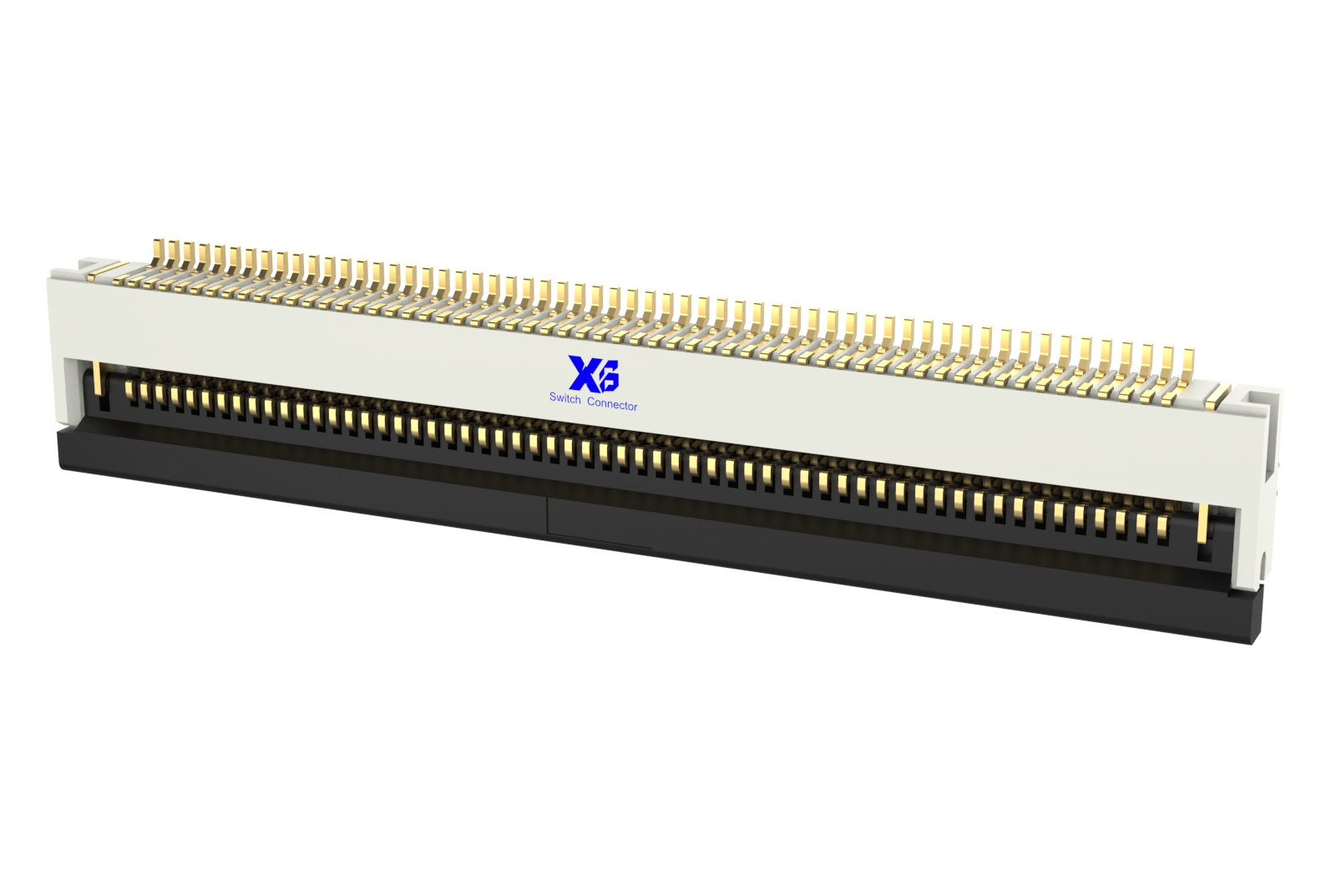

XB-FPC-CF-25591D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ59 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25601D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ60 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

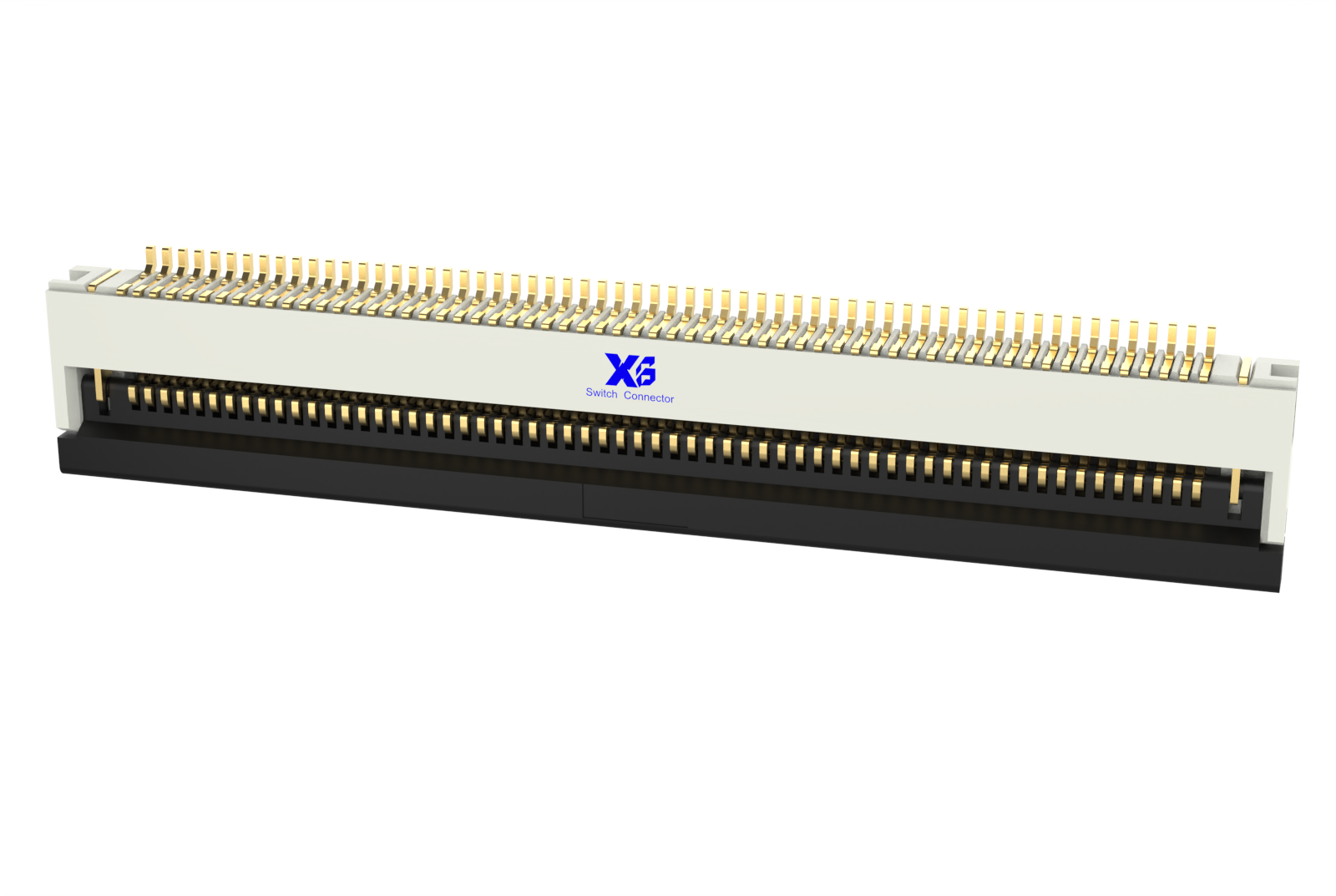

XB-FPC-CF-25611D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ61 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25621D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ62 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25631D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ63 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25641D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ64 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談
XB-FPC-CF-25651D0R0-05-NH 3D 図面		FPCインタフェース/側入フレキシブルコネクタ/FPCコネクタピッチ：0.5 mm/FFCコネクタSMT/フレキシブル回路コネクタ/FPCコネクタ/FPC線対板コネクタ65 PIN		通常	4～7日	0.170	5000個/ディスク	15000	10000	兼容渓榜	相談

製品マテリアル	1.FPCコネクタ/FCコネクタ	マテリアル
	2.主体	LCP（原色）UL 94V-0
	3.ファスナー	LCP（ブラック）UL 94V-0
	4.端子	りんどう
	5.位置決めシート	おうどう

製品タイプのプロパティ	定格電圧	30V/50V AC/DC
	定格電流	0.3A/0.5A AC/DC
	どうさおんどはんい	−40℃±85℃
	きおくおんどはんい	−40℃±85℃
	せっしょくていこう	30m Ω
	ぜつえんていこう	100 m Ω
	たいでんあつ	250V AC

機械用アタッチメント	PCBインストールの固定タイプ：	溶接板
	コネクタ取り付けタイプ：	ボードマウント

ようせつせいしけん	ハンダ部分を245℃±5℃の錫炉に浸して3秒間保持する	溶接端は溶融物に濡れやすく,スズ付着面積は浸漬面積の90%以上を占めなければならない

はんだ耐熱性	予熱：150~180℃	試験後の接続インピーダンス値は
	溶接：250±5℃	50m Ω以下、外観に異常なしFPC保持力強度PIN数X0.3N以上
	ピーク温度：250±5℃
	230℃以上30±5秒
推奨溶接条件（温度/溶接時間）	予熱：150~180℃
	溶接：250±5℃
	ピーク温度：250±5℃
	230℃以上30±5秒
この温度グラフはあくまで参考であり、はんだの種類、数などによって変えることができる
