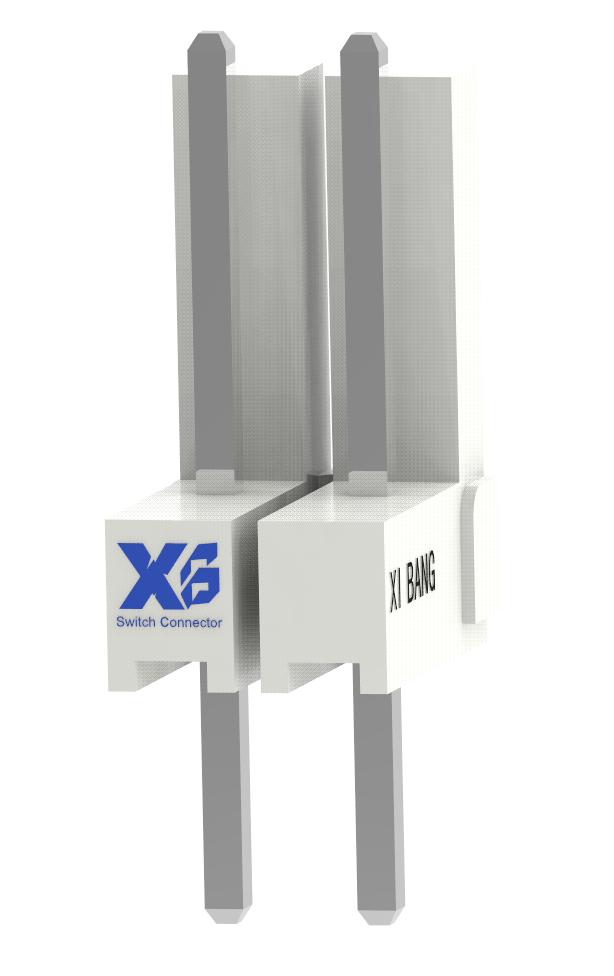

XB-X254-CI83-02P1V00
3D
図面
| 製品マテリアル | 1.ライン・ツー・ボード・コネクタ | マテリアル |
| 2.ケース | UL 94V-2/UL94V-0 | |
| 3.端子 | リン銅銀めっき/リン銅金めっき | |
| 3.ゴム殻 | LCP | |
| 4.PINピン | リン銅銀めっき/リン銅金めっき | |
| 製品タイプのプロパティ | 定格電流 | 4A AC/DC |
| 定格電圧 | 250V AC/DC | |
| どうさおんどはんい | -40℃±85℃ | |
| せっしょくていこう | 30m Ω | |
| ぜつえんていこう | 100 m Ω | |
| たいでんあつ | 1000V AC | |
| たいかんきょうせいのう | たいかんせい | −25±2℃96/h |
| たいねつせい | 85±2℃96/h | |
| たいしつせいのう | 40±2℃相対湿度90~95%96/h | |
| 機械用アタッチメント | マウントモード | 溶接ワイヤ/溶接板 |
| コネクタ取り付けタイプ： | ボードマウント | |
| ようせつせいしけん | 端子足をフラックスに5秒間浸漬した後、255±5℃の錫炉に3±0.5秒間浸漬する | スズの付着面積は浸漬表面積の95%以上でなければならない |
| はんだ耐熱性 | 端子は以下の条件で耐食錫性試験をし、はんだ耐熱性後に接触インピーダンスを試験しなければならない | |
| ベース：EIA-364-56A | ひび、傷、破裂がない | |
| はんだ付け可能温度：250°±5C | ||
| 時間：5s+/-1s | ||
| リフローとピーク溶接の実験 | ピークようせつ | DIPタイプははんだ付けの推奨温度が260℃（500°F）で最大5秒 |
| てようせつ | はんだごて30Wで温度を350℃に制御し、はんだ付け時間は約5秒 | |
| かえしようせつ | SMT型溶接炉の最高温度は260℃であり、最大時間は260℃で10秒以内である | |
|
|
||
