XB-ST-0-202-A03-N003-RS| 製品 ID | 商品画像 | 商品説明 | 製品コード | 生産状況 | 配送サイクル | 商品の総重量 | MPQ | MOQ | 輸送中の生産 | 競争力のある購入 | 作戦 |
XB-ST-0-202-A03-N003-RS  3D
 図面 |
  |
ロッキングスイッチ側ダイヤル6脚8.25*9.20*8.6 MM/側ダイヤルスイッチ六脚8.25 x 9.2 x 8.6 MM/六脚側ダイヤルスライドスイッチ/横型大電流ダイヤルスイッチ側ダイヤル2速3速 | 通常 | 4～7日 | 0.000 | 50000 | 2000 | 10000 |  兼容渓榜 |
| 製品の材質 | 1.トグルスイッチ | 材料 |
| 2.蓋 | SUS | |
| 3.プラスチック | PA66/UL94V-0 | |
| 4.ピン | 真鍮銀メッキ | |
| 5.金属ハンドル | 銅・亜鉛合金 | |
| 使用温度範囲 | -30℃±85℃ | |
| 最大定格（抵抗負荷） | 10A 250V AC | |
| 最小定格（抵抗負荷） | 5A 125V AC | |
| 電気的特性 | 耐電圧 | AC1500V |
| 絶縁抵抗 | 100mΩmax | |
| はんだ付け性試験 | 230±10℃ | |
| 接触抵抗 | 30mΩmax | |
| 耐久性 | 無負荷寿命 | 5000回 |
| 負荷寿命 | 5000回 | |
| 耐熱試験 | 85±2℃/96時間 | |
| 耐寒性試験 | -25±3℃/96時間 | |
| 湿度試験 | 40±2°C 相対湿度 90%~95%/96h | |
| 塩水噴霧試験 | 塩水濃度5%、塩水噴霧付着量ml/802cm、2h容量1.5、室内温度26℃/湿度26℃、pH値6.2で12時間試験 | 塩水噴霧 12H 製品には異常状態/テスト合格要件はありません |
| 溶接条件 | 1. 手動溶接の温度制御は 350±5°C、時間は ≤ 3 秒です。 | 本体は変形がなく、機械的および電気的性能を満たすことができます。 |

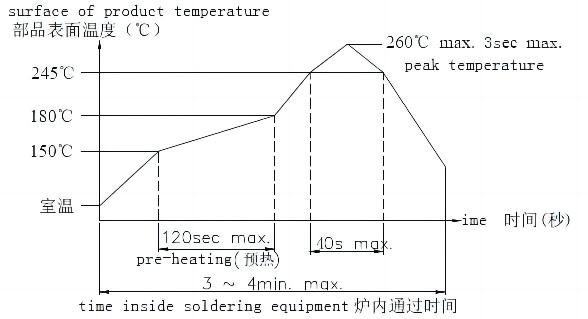

| 2. はんだ付け炉の温度は 260±5°C に制御され、炉通過時間は 3 秒以下です 注: 上記の条件は部品上面の PWB 温度です。材質が異なるため、プリント基板のサイズ、厚み等、プリント基板のスイッチ面により得られる温度は大きく異なりますので、スイッチ表面温度が260℃を超えないようにご注意ください。 | ||
|
3. その他の注意事項: (1) 溶接プロセス中、スイッチを洗浄するために溶剤などを使用しないでください。 (2) スイッチ上部からフラックスが侵入しないようにしてください。 |
||
|
|
||
