▍시방부품 번호：XB-YG3D33

제품 유형: 조이스틱 전위기 전류: 0.1A 0.5A 전압: 12V 30VDC 내전압: 250V DC

접촉 저항: 30m Ω 절연 저항: 100M 수명 테스트: 50000 회 작동 온도 -40 ℃ ± 85 ℃

플라스틱 재질: PA66/POM 단자 재질: 황동 은 도금 작업 온도: -40 ℃ ± 85 ℃ 제품 부합: ROHS

3D 파일 및 도면

3D 파일XB-YG3D33 명세서XB-YG3D33- 3D 파일XB-YG3D33 명세서XB-YG3D33-

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업

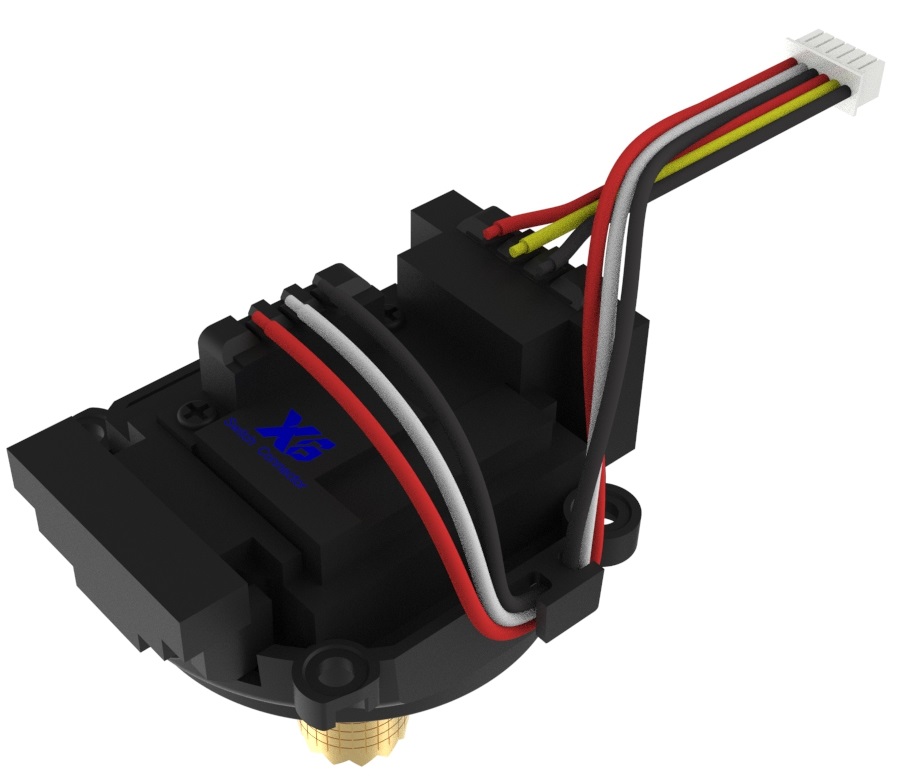

XB-YG3D33 3D 그림		392620mm 3D 로터 스위치/항공 모형 로터 전위기/드론 로터 스위치/리모컨 손잡이 로터 전위기/3D 로터 전위기 스위치		정상	4~7일	0.5	1000	50000	10000	호환성재계 순위	찾다
XB-YG3D33 3D 그림		39x26x20mm 3D 레버 스위치/항모 레버 3D 전위기/드론 레버 리셋 스위치/리모컨 레버 전위기/3D VR 레버 전위기		정상	4~7일	0.5	1000	50000	10000	호환성재계 순위	찾다

제품 재료	1. 3D 레버 전위기	PA46/PA66
	2. 뚜껑	SUS
	3. 스프링	SUS
	4. 기초	PA46/PA66
	5. 접점	놋쇠에 은을 도금하다.
	6. 터미널	놋쇠에 은을 도금하다.

	온도 범위 사용	-40℃±85℃
	최대 정격(저항 부하)	0.1A 6V
	최소 정격(저항 부하)	0.5A 12V

전력 성능	내전압	250V AC
	절연 저항	30MΩmin.250V DC

내구성 에너지	무부하 수명	50,000(0.1A6V DC)
	부하 수명	50,000

내구성 성능	내한성 에너지	96h용 -40 ± 2℃
	내열 성능	96h용 85±2℃
	내습 성능	40 ± 2℃, 90 to 95% RH for 96h
용접 조건
환류 용접 시
1. 가열 방식	원적외선 가열의 상하가열방식
2. 온도 측정 방식용	φ0.1 φ0.2 의 CA(K) 또는 CC(T) 측정 위치는 용접 접합부(동박면)에서 측정 고정방식은 내열테이프 사용
3. 온도 분포


（1）상술한 조건은 인쇄회로기판의 0부품 표면의 온도이다. 회로기판의 재질, 크기, 두께 등에 따라 회로기판의 온도와 스위치 표면온도는 크게 다를 수 있습니다. 스위치 표면온도는 상술한 조건 내에서 사용하십시오.
(2) 용접홈의 종류, 조건에 따라 결과가 다르므로 사전에 충분히 확인하신 후 사용하시기 바랍니다.

손 용접할 때	용접 온도	350±5℃
	용접 시간	최대 3초
	용접 횟수	1
