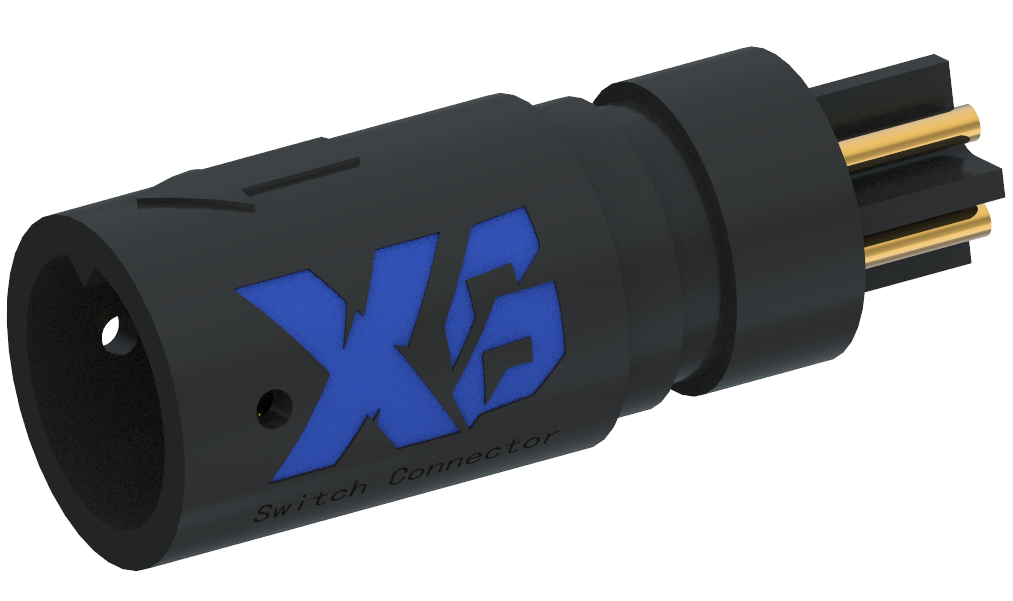

XB-DIN-G-4P-L-동관시계방전자유한공사

▍시방부품 번호：XB-DIN-G-4P-L

製品名称：DIN BMWヘッドコネクタ定格電流：2 A 4 A DC定格電圧：12 V 30 V DC耐電圧：300 V AC

接触抵抗：30 MΩ絶縁抵抗：100 MΩ挿抜力：25 N ~ 45 N溶接温度：230℃±5℃

プラスチックベース：PBT金属材質：黄銅H 65めっき技術：銅めっき/銅めっき銀使用寿命：5000回

3D 파일 및 도면

3D 파일XB-DIN-G-4P-L 명세서XB-1 3D 파일XB-DIN-G-4P-L 명세서XB-1 3D 파일XB-DIN-G-4P-L 명세서XB-1

부품 번호 정보
기술적 특징
기술 도면
제품 사양

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업
XB-DIN-G-4P-L 3D 그림		5.1*15.5mmDIN 커넥터/BMW 헤드 콘센트/BMW 헤드/4P 단자 공석/4P 공석/4P 공석/4PIN 플러그		정상	1~2주	0.3그램	1000개/팩	5000	10000	호환성재계 순위	찾다
XB-DIN-G-4P-L-X 3D 그림		5.1*15.5mmDIN 커넥터/BMW 헤드 콘센트/BMW 헤드/4P 단자 공석/4P 공석/4P 공석/4PIN 플러그		정상	1~2주	0.3그램	1000개/팩	5000	10000	호환성재계 순위	찾다
XB-DIN-G-4P-L-X-X 3D 그림		5.1*15.5mmDIN 커넥터/BMW 헤드 콘센트/BMW 헤드/4P 단자 공석/4P 공석/4P 공석/4PIN 플러그		정상	1~2주	0.3그램	1000개/팩	5000	10000	호환성재계 순위	찾다

제품 소재	1. DIN 커넥터	재료
	2. 플라스틱	PBT
	3. 쉘	PBT
	6. 터미널	황동/은 도금/금 도금

	작동 온도 범위	-20°C±70°C
	최대 정격(저항 부하)	4A 30V DC
	최소 정격(저항 부하)	2A 12V DC

전기적 특성	내전압	300V AC
	절연저항	100mΩ최대
	삽입력	25N~45N
	접촉 저항	최대 30mΩ

내구성	무부하 수명	5000회
	부하 수명	5000회

환경 저항	내한성	96시간 동안 -40±3℃
	내열성	96시간 동안 80±2℃
	습도 저항	40±2℃, 96시간 동안 90~95%RH

1. 온도변화 실험	아래 그림에 따르면 5사이클을 거친 후 정상 조건에서 30분 후에 테스트를 진행합니다.
3. 온도분포
3. 온도분포
손으로 납땜할 때	납땜 온도	최대 260°C
	예열시간	최대 60초
	연속 침수 시간	최대 3초
	용접 시간	1

내구성
납땜성 테스트	단자 상단을 납땜 풀에 2mm 깊이로 250±5°C의 온도에서 3초 동안 담급니다.	침지된 부분 표면의 95% 이상이 주석으로 덮여있습니다.
	무연 주석 테스트 구성: 주석 96.5% 구리 3% 은 0.5%
	무연 주석 테스트 구성: 주석 96.5% 구리 3% 은 0.5%
납땜 저항 테스트	손납땜시 온도는 300±5°, 시간은 3±0.5s로 조절하되, 단자에 비정상적인 압력을 가하지 않아야 한다.	본체는 변형이 없으며 기계적, 전기적 성능을 충족할 수 있습니다.
	무연 주석 테스트 구성: 주석 96.5% 구리 3% 은 0.5%
	무연 주석 테스트 구성: 주석 96.5% 구리 3% 은 0.5%
골판지 용접	납땜용 저파 오븐 사용시 최대 온도 설정은 260°C입니다.

	예열 온도: PC 보드 납땜 표면의 주변 온도는 최대 100°C입니다.	외관이나 기계적 기능에 손상이 없을 것
	예열 시간: 최대 60초
	납땜 온도: 최대 235°C
	연속 침지 시간: 최대 3초
	용접 횟수: 최대 1회
