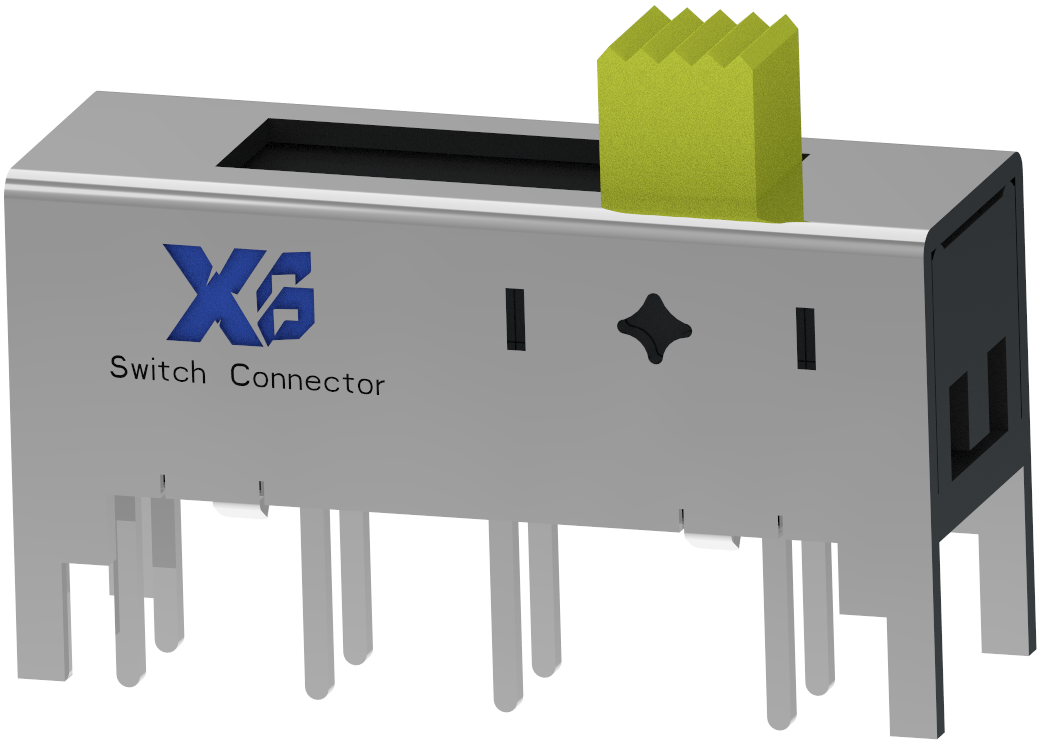

XB-SS23H38형-동관시계방전자유한공사

▍시방부품 번호：XB-SS23H38형

제품명: 슬라이딩 스위치 정격 전류: 0.3A 정격 전압: 50V 접촉 저항: 30M

내전압: 500V DC MIN 회로: 2P3T 작동 강도: 250gf±100gf 수명: 10000회

스위치 기어: 3단 손잡이 길이: 2-10mm 스트로크: 2.0mm 제품 인증서: ROHS

3D 파일 및 도면

3D 파일XB-SS23H38L3 명세서规格书 3D 파일XB-SS23H38L3 명세서规格书 3D 파일XB-SS23H38L3 명세서规格书 3D 파일XB-SS23H38L3 명세서规格书 3D 파일XB-SS23H38L3 명세서规格书

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업
XB-SS23H38형 3D 그림		플러그인 3비트 슬라이딩 스위치 8pin/3비트 다이얼 스위치 8발/3단 스위치 2P3T/3단 슬라이딩 스위치 8발		정상	4~7일	0.3	1000	5000	10000	호환성재계 순위	찾다
XB-SS23H38형 3D 그림		플러그인 3비트 슬라이딩 스위치 8pin/3비트 다이얼 스위치 8발/3단 스위치 2P3T/3단 슬라이딩 스위치 8발		정상	4~7일	0.3	1000	5000	10000	호환성재계 순위	찾다
XB-SS23H38형 3D 그림		플러그인 3비트 슬라이딩 스위치 8pin/3비트 다이얼 스위치 8발/3단 스위치 2P3T/3단 슬라이딩 스위치 8발		정상	4~7일	0.3	1000	5000	10000	호환성재계 순위	찾다
XB-SS23H38형 3D 그림		플러그인 3비트 슬라이딩 스위치 8pin/3비트 다이얼 스위치 8발/3단 스위치 2P3T/3단 슬라이딩 스위치 8발		정상	4~7일	0.3	1000	5000	10000	호환성재계 순위	찾다
XB-SS23H38형 3D 그림		플러그인 3비트 슬라이딩 스위치 8pin/3비트 다이얼 스위치 8발/3단 스위치 2P3T/3단 슬라이딩 스위치 8발		정상	4~7일	0.3	1000	5000	10000	호환성재계 순위	찾다

제품 재료	1.Keystake	PA46 Blue
	2.cover	SUS Natural
	3.Base	LCP Black
	4. Contact spring	Phosphor branze ag Plated
	5.Terminal	Brass（0.30t） ag Plated

	사용 온도 범위	-40℃ to 85℃
	최대 정격 (저항 부하)	0.3A 4V DC
	최소 정격 (저항 부하)	50A 3V DC

전기 성능	내전압	500V AC for 1 minute
	절연 저항	100MΩ min. 500V DC
	접촉 저항(초기/수명 후)	70mΩ max./130mΩ max.

내구성	무부하 수명	10,000 cycles 100mΩ max.
	로드 수명(최대 정격 로드)	10,000 cycles 130mΩ max.

내구성	내한성	-20℃ 500h
	내열성	85℃ 500h
	내습성	60℃, 90 to 95%RH 500h

용접 조건
회류 용접 시
1. 가열 방식	원적외선 가열의 상하 가열 방식
2. 온도 측정 방식용	φ0.1φ0.2 CA(K) 또는 CC(T) 측정 위치는 용접 연결부(동박면) 측정 고정 방식으로 내열 테이프를 사용합니다.
3. 온도 분포

(1) 상기 조건은 인쇄회로판의 영부품 표면의 온도이다.회로판의 재질, 크기, 두께 등에 따라 회로판의 온도와 스위치 표면의 온도는 크게 다르므로 스위치 표면의 온도에 대해서도 상기 조건에서 사용하시기 바랍니다.
(2) 스티커 용접조의 종류에 따라 조건에 따라 결과가 다르므로 사전에 충분히 확인한 후에 사용하십시오.

손 용접 시	용접 온도	320±5℃
	용접 시간	4s max.
