产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作

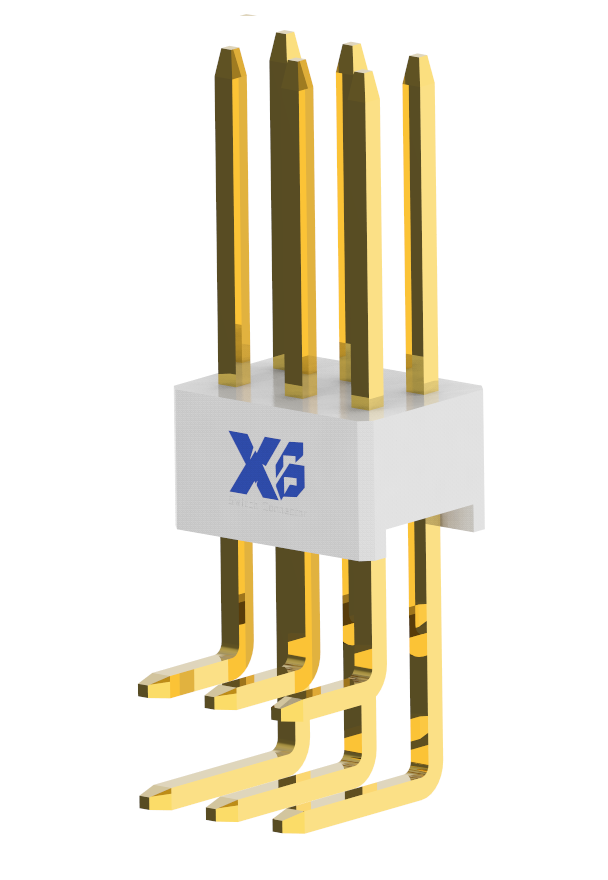

XB-L1501AW-2x3-F6MB2-P 3D 查看图纸		4.53.42.5mm灯泡端子连接器/LED灯泡连接器/灯具连接器/筒灯连接器/LED灯泡连接器/LED照明端子连接器2.5mm间距	正常	5天/7天	0.25g	1000	3000	100000	兼容溪榜	技术咨询
XB-L1501AW-2x3-F6MB2-P-X 3D 查看图纸		4.53.42.5mm灯泡端子连接器/LED灯泡连接器/灯具连接器/筒灯连接器/LED灯泡连接器/LED照明端子连接器2.5mm间距	正常	5天/7天	0.25g	1000	3000	100000	兼容溪榜	技术咨询

产品材质	1.LED灯泡连接器	材质
	2.塑胶	LCP/UL94V-0
	3.簧片	SUS/磷青铜
	4.表面处理	黄铜/镀锡

电性能	使用温度范围	-40℃±110℃
	额定电流	1A AC/DC
	额定电压	125VAC/DC
	插拔力	15N~30N
	耐电压	1500VAC
	绝缘电阻	1000MΩ
	接触电阻(初期/寿命后)	20MΩ

耐久性能	无负载寿命	10000次
	负载寿命（最大额定负载）	10000次

耐环境性能	耐寒性能	-40°±3°C/96h
	耐热性能	120°±2°C/96h
	耐湿性能	40±2°90至95%相对湿度96/h

盐雾试验	盐水比重：5±1%，温度：35±2°C，试验时间：24±2/h	镀层无剥落，无分离，无裂痕起皱，表面的腐蚀面积小于5%

耐焊性	将连接器置于PCB板上，然后将产品通过260°C±5°C，回流焊：5±1/S进行测试	塑胶不得有明显的变形或损坏电气特性必须符合规格


推荐回流焊炉温曲线：
