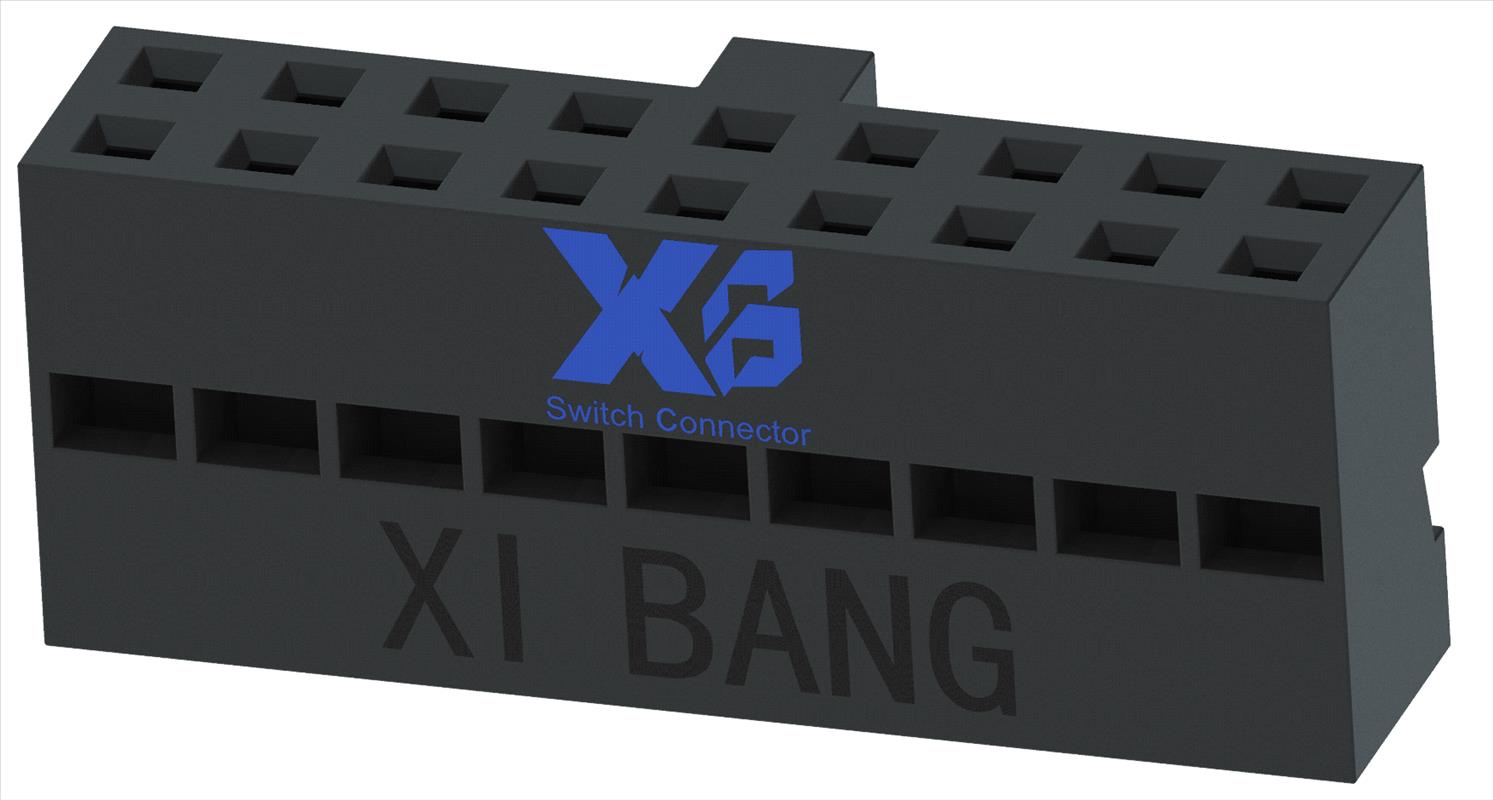

XB-X20-CI04-04S0000
3D
查看图纸
| 产品材质 | 1.线对板连接器 | 材质 | ||
| 2.外壳 | UL 94V-2/UL94V-0 | |||
| 3.端子 | 磷铜镀银/磷铜镀金 | |||
| 3.胶壳 | LCP | |||
| 4.PIN针 | 磷铜镀银/磷铜镀金 | |||
| 产品类型特性 | 额定电流 | 3A AC/DC | ||
| 额定电压 | 100V AC/DC | |||
| 工作温度范围 | -25°C±85°C | |||
| 接触电阻 | 30mΩ | |||
| 绝缘电阻 | 100 mΩ | |||
| 耐电压 | 800V AC | |||
| 耐环境性能 | 耐寒性能 | -25±2℃ 96/h | ||
| 耐热性能 | 85 ± 2 ℃ 96/h | |||
| 耐湿性能 | 40±2℃相对湿度90~95% 96/h | |||
| 机械附件 | 安装方式 | 焊线/焊板 | ||
| 连接器安装类型: | 板安装 | |||
| 可焊性实验 | 将端子脚浸入助焊剂中5秒，然后将端子脚浸入255±5℃的锡炉中3±0.5秒 | 锡附着的面积应超过浸入表面积的95%以上 | ||
| 焊锡耐热性 | 端子应在下列条件下做耐吃锡性试验，焊锡耐热性后试接触阻抗 | |||
| 基于：EIA-364-56A | 无任何裂痕、刮伤和破裂 | |||
| 可焊性温度：250°±5C | ||||
| 时间：5s+/-1s | ||||
| 回流焊和波峰焊实验 | 波峰焊 | DIP 型推荐焊接焊锡温度为 260℃（500°F) 最多 5 秒 | ||
| 手焊 | 使用 30W 烙铁控制温度在 350℃,焊接时长约 5 秒 | |||
| 回炉焊 | SMT型回焊炉最高温度为 260℃，温度为 260℃时，最长时间不超过 10 秒 | |||
|
|
||||
