USB插座A/B型：高速连接的中坚力量

引言

在USB生态系统中，尽管USB Type-C凭借其强大的正反插和高速高功率特性风头正劲，经典的USB-A型和USB-B型插座，特别是支持USB 3.2 Gen 1 (5Gbps) 和 Gen 2 (10Gbps) 标准的版本，依然是连接PC、外设、工业设备、专业音频设备等不可或缺的中流砥柱。它们提供了可靠的物理连接、显著提升的数据传输速度（相比USB 2.0），并在特定应用场景中保持着不可替代的地位。本文旨在对USB 3.2 A/B型插座进行深入的技术解析，涵盖其工作原理、电路控制、各项性能参数、应用领域及安装方式等核心要素。

一、 核心定义与版本区分

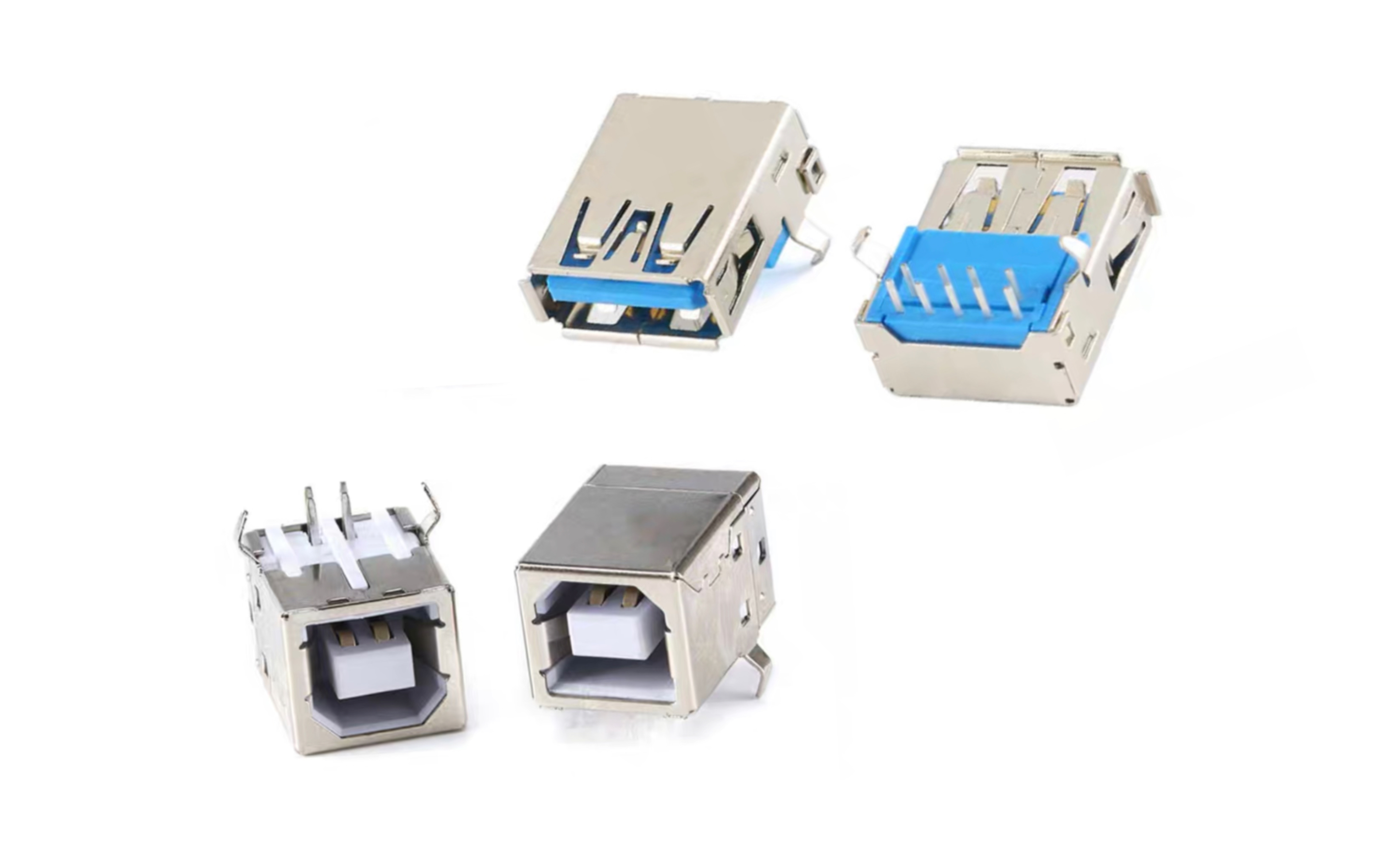

• 物理形态：
  • USB-A型插座： 标准矩形接口，广泛存在于主机端（如电脑、充电器、集线器）。USB 3.2 A型插座在内部增加了5个额外的触点（位于原USB 2.0 4个触点的后方），用于支持高速的SuperSpeed差分信号。
  • USB-B型插座： 近似方形，顶部带有小斜面或凹口（防呆设计），常见于设备端（如打印机、扫描仪、高端音频接口、外置存储盒）。USB 3.2 B型插座（标准B或Micro-B SuperSpeed）同样具有额外的触点（通常为5针或10针），尺寸比USB 2.0版本更大更厚。
• USB 3.2协议版本 (关键区分点)：
  • USB 3.2 Gen 1 (原USB 3.1 Gen 1 / USB 3.0)： 理论最高速率5Gbps。这是市面上最常见的USB 3.x A/B型插座支持的速率。
  • USB 3.2 Gen 2 (原USB 3.1 Gen 2)： 理论最高速率10Gbps。需要插座、线缆和设备端都支持该标准才能达到此速率。支持10Gbps的USB-A/B型插座相对较少。

  • USB 3.2 Gen 2x2 (20Gbps)： 仅通过USB Type-C接口实现，A/B型物理接口不支持此速率。USB-IF规范明确指出Gen 2x2需要Type-C的额外引脚配置。


  •

二、 工作原理与信号传输

USB 3.2的核心在于引入了独立于USB 2.0的SuperSpeed总线，实现了高速数据的全双工通信：

1. 双总线并行：

   • USB 2.0总线： 保留原有的VBus (电源)、D+、D- (低速/全速/高速差分数据线)、GND (地线) 信号路径，用于兼容旧设备、低速操作（如HID设备枚举）和提供基础供电。
   • SuperSpeed总线：
     • 发送差分对 (SSTX+, SSTX-): 用于主机(A型)向设备(B型)发送高速数据。
     • 接收差分对 (SSRX+, SSRX-): 用于设备(B型)向主机(A型)发送高速数据。
     • 信号地 (GND_DRAIN/Shield): 为高速差分信号提供低噪声参考回路和屏蔽，对信号完整性至关重要。
     • (可选) VBUS: 电源正极（通常共用或独立引出）。
     • (可选) 配置信号：如USB 3.2 B型插座中可能有CC (Configuration Channel) 的简化实现，但远不如Type-C复杂。

2. 差分信号传输：

   • SuperSpeed总线使用低压差分信号(LVDS) 技术。数据在SSTX+/SSTX-（或SSRX+/SSRX-）这对线上以相位相反的信号形式传输。
   • 接收端检测这对线的电压差值来判定逻辑状态（0或1）。差分传输具有极强的抗共模噪声干扰能力（如电源噪声、外部电磁干扰），使得在较高的传输速率下仍能保持信号的完整性。

3. 全双工通信：

   • 独立的发送和接收通道允许主机和设备同时进行数据的发送和接收，显著提升了整体通信效率和吞吐量。


   •

三、 电路控制

1. 主机控制器 (Host Controller)：

   • 位于计算机或集线器主板上，集成在芯片组或独立的USB主控芯片中。
   • 负责管理USB协议栈、设备枚举（识别、配置）、数据传输调度（批量、中断、同步、控制传输）、电源管理。
   • 通过主板布线连接到主机的USB-A型插座。

2. 设备控制器 (Device Controller)：

   • 位于USB外设内部。
   • 实现特定的设备功能（如存储、打印、音频转换），并通过USB协议与主机通信。
   • 负责响应主机的请求、发送/接收数据、报告设备状态。
   • 连接到设备的USB-B型（或Micro-B）插座。

3. 收发器 (Transceiver / PHY)：

   • 位于主机和设备控制器与物理插座之间。
   • 是电路控制的关键物理层组件。
   • 负责：
     • 信号调理： 将控制器发出的数字信号转换成符合USB规范（电压幅度、上升/下降时间、预加重）的差分模拟信号发送出去。
     • 信号接收： 将插座接收到的微弱差分模拟信号进行放大、均衡（补偿线缆损耗）、转换成数字信号送给控制器。
     • 阻抗匹配： 确保信号在传输线（PCB走线、连接器、线缆）上传输时阻抗连续，减少信号反射。
   • USB 3.2的高速特性对PHY的设计要求极高（低抖动、高线性度）。

4. 电源管理：

   • VBus供电： 主机通过VBus向设备提供标准5V电源。USB 3.2规范要求主机端口至少能提供900mA电流（USB 2.0为500mA），支持更高功率外设（如移动硬盘）。

   • 管理逻辑： 控制器和PHY通常包含复杂的电源状态管理（如U0-U3状态），在无数据传输时进入低功耗模式，需要时快速唤醒。


   •

四、 电气性能

1. 信号完整性 (SI) 关键参数：

   • 差分阻抗： 90 Ω ±10% (目标值)。这是保证高速差分信号传输质量的核心要求，需要严格控制从控制器PHY到插座引脚，再到线缆的整个路径阻抗。
   • 单端阻抗： 90 Ω ±15% (对GND_DRAIN)。
   • [敏感词]损耗： 信号通过插座和线缆时的衰减。USB 3.2规范对特定频率（如2.5GHz for Gen1, 5GHz for Gen2）的最大[敏感词]损耗有严格要求，插座本身损耗需尽量小。
   • 回波损耗： 衡量阻抗匹配程度，信号反射越少越好（负值越大越好）。
   • 串扰： 相邻信号线之间的干扰（近端串扰NEXT/远端串扰FEXT），需最小化。
   • 抖动： 信号时序的偏差，包括随机抖动和确定性抖动。过高的抖动会导致误码率上升。规范对总抖动(TJ)有上限要求。

2. 直流电气参数：

   • 接触电阻： 插座端子与插头引脚接触点的电阻，要求很低（通常单个接触点要求 < 30mΩ），以减少压降和发热。
   • 绝缘电阻： 相邻端子之间、端子与外壳之间的电阻，要求极高（通常 > 100MΩ @ 500VDC），保证电气隔离。
   • 介电强度（耐压）： 相邻端子、端子与外壳之间能承受的短时高压（如500VAC/min），确保安全隔离。

3. 电源相关：

   • VBus电压： 标称5V，允许一定范围（如4.45V - 5.5V）。
   • VBus负载能力： USB 3.2端口至少提供900mA电流（USB 2.0为500mA）。
   • 压降： 从主机电源到设备输入端的VBus压降需满足规范要求（确保设备端电压不低于[敏感词]工作电压）。

五、 机械性能

1. 结构设计：

   • 端子（触点）： 通常采用高弹性、耐腐蚀的铜合金（如磷青铜、铍铜）制成，表面镀金（或厚金层）以保证低接触电阻、耐磨、抗氧化。簧片结构设计确保多次插拔后仍能保持足够的法向力和接触稳定性。
   • 绝缘体： 通常使用耐高温、阻燃性优良的工程塑料（如LCP, PPS, PCT, PA9T），确保端子间的电气隔离和结构强度。
   • 外壳/屏蔽： 金属屏蔽外壳或带有金属化涂层的塑料外壳，包裹在插座周围，提供电磁干扰(EMI)屏蔽和机械保护。外壳通常有安装脚或卡扣用于固定。
   • 防呆设计（Keying）： USB-B型特有的梯形轮廓，确保插头只能以正确方向[敏感词]，防止损坏。

2. 插拔力： [敏感词]力和拔出力需在设计范围内（通常由规范或客户要求定义），保证用户插拔体验顺畅且可靠。既不能过松（接触不良风险），也不能过紧（损坏风险）。

3. 机械寿命（插拔耐久性）： 衡量插座在规定的插拔操作次数后，其电气和机械性能仍能满足要求的能力。USB-IF认证要求至少1500次插拔循环后性能达标。 工业级或高质量插座通常能达到5000次甚至10000次以上。

4. 保持力： 插座对插头的保持力需足够大，防止意外脱落（如线缆被拉扯），但也不能过大影响正常拔插。

六、 额定参数

1. 额定电压： 信号端子间、信号端子对地：通常标注为30V AC/DC或更高。
2. 额定电流： 通过VBus端子和GND端子的最大持续电流。对于标准USB 3.2端口，VBus通常额定至少1.5A或更高（以满足900mA最小要求并提供余量）。具体额定值取决于插座设计和应用场景（如工业设备可能要求更高）。
3. 接触电阻： 额定最大值（如每个接触点≤ 20mΩ）。
4. 绝缘电阻： 额定最小值（如≥ 100MΩ）。
5. 工作温度范围： 典型范围为 -25°C / -40°C 至 +85°C。工业级产品可达 -40°C 至 +105°C 或更高。
6. 存储温度范围： 通常比工作范围更宽（如-40°C 至 +105°C）。

七、 寿命次数（机械耐久性）

• 定义： 指在规定的测试条件（如特定的插拔速度、力度）下，插座能够承受的最小保证插拔次数，且在此次数后，其关键性能（如接触电阻、绝缘电阻、耐压、外观）仍能符合规范要求。
• 标准要求： USB-IF针对认证产品的[敏感词]要求是1500次插拔循环。
• 实际水平： 市面上主流高质量USB 3.2 A/B型插座通常设计寿命在5000次到10000次。工业级连接器或特定高可靠性设计的产品可能达到10000次以上。
• 影响因素： 端子材料与镀层质量、簧片结构设计、润滑（如有）、插拔速度/力度、环境（粉尘、湿度、腐蚀性气体）等。

八、 温度范围

• 工作温度范围 (Operating Temperature Range)： 插座在其额定电气和机械性能下能够稳定可靠工作的环境温度区间。常见范围：
  • 消费级/商业级： -25°C 或 -40°C 至 +85°C
  • 工业级： -40°C 至 +85°C 或 +105°C (甚至更高)
• 存储温度范围 (Storage Temperature Range)： 产品在不工作状态下能够存放且不造成[敏感词]性损伤的温度区间。通常比工作范围更宽，例如 -40°C 至 +105°C。
• 重要性： 温度直接影响材料的机械性能（如塑料脆化/软化、金属蠕变）、接触电阻、绝缘性能以及焊点的可靠性。选择时需考虑设备最终应用环境（如汽车引擎舱、户外设备、工业高温环境）。

九、 应用领域

USB 3.2 A/B型插座凭借其高速、可靠、标准化和广泛兼容性，在众多领域广泛应用：

1. 计算机与外设： PC主板前置/后置面板接口、笔记本电脑接口、显示器USB Hub接口、键盘鼠标接收器（多为A型）。
2. 数据存储： 外置机械硬盘盒(HDD/SSD)、固态硬盘盒(SSD)、NAS设备、多盘位硬盘柜（常用Micro-B或B型）。
3. 音视频设备： 高端音频接口(DAC/ADC)、USB麦克风、专业调音台、视频采集卡（如采集盒常用B型）、网络摄像头。
4. 工业自动化： PLC编程接口、工业相机、传感器接口、测试测量仪器（如示波器、逻辑分析仪）、工控机接口。
5. 打印与扫描： 激光/喷墨打印机、扫描仪、多功能一体机（传统B型应用大户）。
6. 医疗设备： 部分医疗影像设备、诊断仪器（需考虑医疗认证要求）。
7. 嵌入式系统： 开发板、单板计算机(SBC)、网关设备的主机或设备接口。
8. 消费电子： 游戏机外设、VR设备连接（部分旧型号）、智能电视USB接口（A型）。

十、 安装方式

USB 3.2 A/B型插座的安装主要考虑其在PCB上的固定方式：

1. 表面贴装技术 (SMT)：

   • 最常见方式。 插座底部有金属或塑料定位柱和SMT焊盘。
   • 通过回流焊工艺焊接固定在PCB表面。
   • 优点：自动化程度高、成本较低、节省空间（尤其对薄型设备）。
   • 对插座本体的平面度和耐高温性（通常要求承受260°C+峰值温度）要求高。需要[敏感词]的PCB焊盘设计和钢网开口。

2. 通孔插装技术 (THT / PIH)：

   • 插座具有穿过PCB的引脚（通常为信号脚和/或固定脚）。
   • 通过波峰焊或手工焊接固定在PCB上。
   • 优点：机械强度高，连接更牢固，尤其适用于需要承受较大插拔力或应力的场景（如工业设备、经常插拔的端口）。
   • 缺点：占用PCB空间更多（需要钻孔），制造成本相对SMT稍高，自动化程度略低。

3. 混合安装 (SMT + THT)：

   • 部分插座采用SMT信号脚 + THT固定脚的设计，兼顾焊接可靠性和机械强度。
   • 常见于对可靠性要求高的应用。

4. 面板安装：

   • 插座通过螺丝、卡扣或螺母直接固定在设备外壳面板的开孔上。
   • 插座本身可能是SMT或THT焊接到内部PCB上，或者通过线缆连接到主板。
   • 确保插座稳固、与面板平齐、屏蔽层良好接地至机壳是关键。

安装关键考虑因素：

• PCB布局： 高速差分线(SSTX/SSRX)必须严格走差分对，长度匹配，保持90Ω阻抗，远离噪声源。
• 接地： 插座的金属屏蔽外壳必须通过低阻抗路径（多过孔、宽走线）连接到系统地平面，以实现有效的EMI屏蔽。
• 固定： 确保插座在PCB上或面板上安装牢固，抵抗插拔力和振动应力。SMT插座通常需要额外的固定柱或支撑点。
• 开孔尺寸： 面板开孔必须[敏感词]匹配插座外形，保证插头顺利[敏感词]且屏蔽层接触良好。

结论

USB 3.2 A/B型插座是成熟且可靠的高速数据传输接口解决方案。理解其工作原理（SuperSpeed差分信号传输）、电路控制核心（PHY收发器）、严格的电气性能要求（阻抗、信号完整性）、机械性能特点（端子、外壳、插拔寿命）、额定参数、宽温适应性以及多样化的安装方式，对于正确选择、设计和使用这些连接器至关重要。尽管USB Type-C接口代表了未来，USB 3.2 A/B型凭借其在存量设备、特定外设（如打印机、专业音频）、工业应用中的广泛部署和持续需求，在未来相当长一段时间内仍将是电子设备互联生态中不可或缺的重要组成部分。工程师在选用时需综合考量速率需求（Gen1 5Gbps / Gen2 10Gbps）、应用环境（温度、振动、防护等级）、可靠性要求（寿命次数）以及成本因素，以选择最合适的插座产品。
