XB-DC-016-2.5A-2.5-東莞市渓榜電子有限公司

| 产品中心 > 插座 > DC电源插座 > DC插座立式

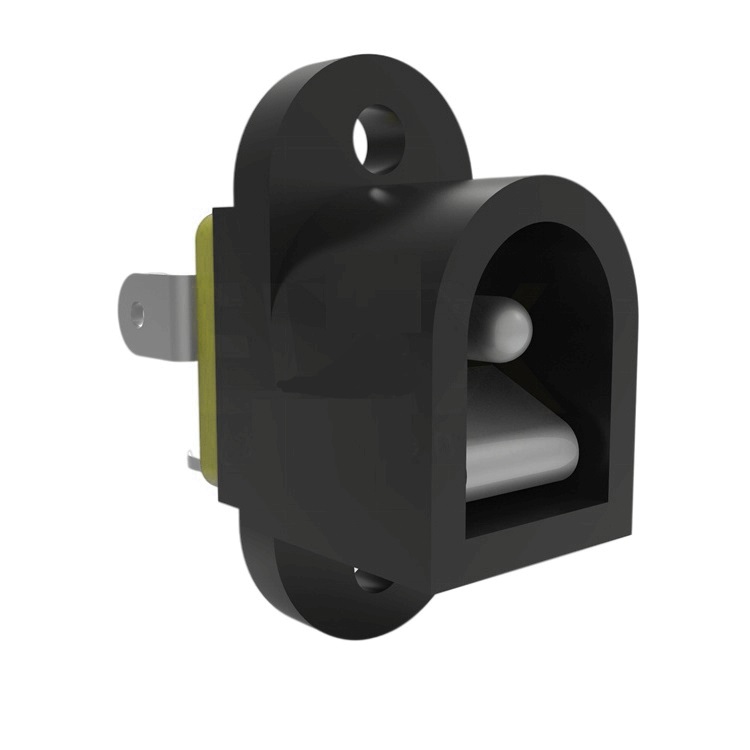

▍溪榜料号：XB-DC-016-2.5A-2.5

方向

垂直

安装方式

通孔

外孔

6.4mm

中心引脚

2.5mm

离安装面高度

11.9mm

额定电流

2.5A

外形尺寸

W20.0XD11.3XH11.9mm

额定电压

24V

屏蔽

否

产品证书

UL/CUL:E523734

3D文件下载和技术图纸下载

3D文件XB-DC-016-2.5A-2.5 规格书 XB-DC-016-2.5A-2.5-

料号信息
技术特性
技术图纸
产品规格书

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作
XB-DC-016-2.5A-2.5 3D 查看图纸		DC连接器 W20xD9xH9.3,内芯2.5, 2.5A 24V	正常	2~3周	1.770	500个/袋	1000	10000	兼容溪榜	技术咨询

产品材质	Center pin:		Copper nickel
	Terminal 1:		Brass tin
	Terminal 2:		Copper alloy tin
	Terminal 3:		Brass tin
	Plastic:		Pbt

环境条件	Temperature range:		-20 °C/+70 °C

	Mating cycles:		≥ 5000
	Insertion force:		≤ 30 N *1
	Withdrawal force:		3–30 N *2

电气数据	Contact resistance:		≤ 30 mΩ
	Rated current:		2 A
	Rated voltage:		12 V DC
	Rated impulse voltage:		250 V/60 s

产品环评符合文件

不锈钢英文版

镀镍英文版

镀锡英文版

硅胶英文版

黄铜英文版

磷铜英文版

符合欧盟 RoHS (2011/65/EU) 指令要求

符合欧盟 ELV指令 2000/53/EC要求
