XB-FSK-H3-D13-1D00W1-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Schalter > Der Mikroschalter > Mikroschalter (wasserdicht)

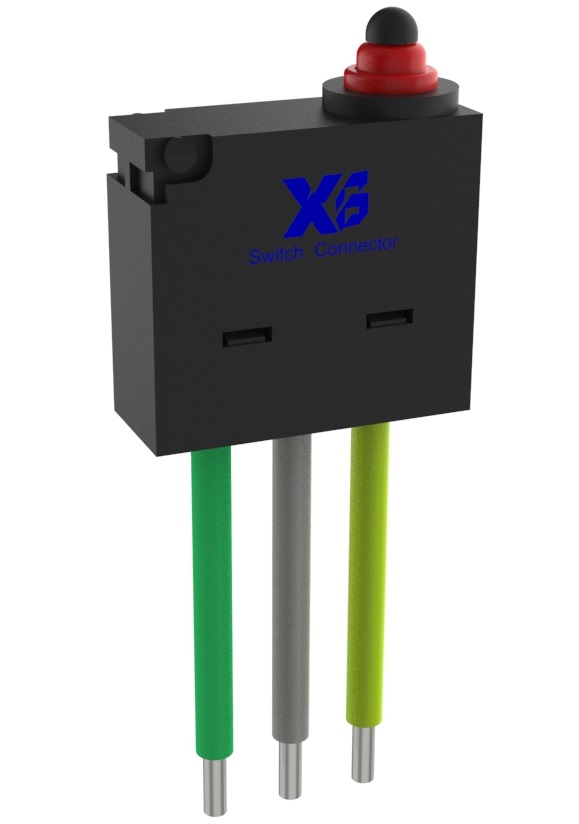

▍Xibang Material Nr.：XB-FSK-H3-D13-1D00W1

Produktart: IP67 wasserdichter Mikroschalter Nennstrom: 3A Nennspannung: 125V 250V AC Kontaktwiderstand: 30m∙max

Widerstandsspannung: 500V AC Isolationswiderstand: 100M Ω min Lebensdauer Test: 100000 mal Arbeitstemperatur: -25 ℃ bis+85 ℃

Installationsmethode: Steckerschalter Schaltkreis: normalerweise offen/normalerweise geschlossen Betriebskraft: 120 ± 30gf Produktzertifizierung: ROHS

3D Datei und Zeichnungen

3D DateiXB-FSK-H3-D13-1D00W1 Spezifikation防水微动开关规格书 3D DateiXB-FSK-H3-D13-1D00W1 Spezifikation防水微动开关规格书

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-FSK-H3-D13-1D00W1 3D Zeichnungen		14.7.5.4.12mm wasserdichter Schalter mit Draht 3PIN/IP67 Druck wasserdichter Schalter/langer Hub wasserdichter Knopfschalter mit Draht/Draht 3PIN wasserdichter Knopfschalter normalerweise offen und normalerweise geschlossen		Normal	1 Woche	1.395	1000	20000	10000	Unddarf Xibang	Beratung
XB-FSK-H3-D13-1D00W1 3D Zeichnungen		14.7x5.4x12mm wasserdichter Schalter mit Draht 3PIN/IP67 Taste wasserdichter Schalter/langer Hub wasserdichter Mikroschalter mit Draht/Draht 3PIN Taste wasserdichter Schalter normalerweise offen und geschlossen		Normal	1 Woche	1.395	1000	20000	10000	Unddarf Xibang	Beratung

Material der Produkte	1. IP67 wasserdichter Mikroschalter	PA66
	2. Dichtring	Silica gel
	3. Grundlagen	Brass + PA66
	4. Material	POM
	5. Kontaktbewegungsplatte	C5191 + AgNi10
	6. Hardware	SUS301-H


Merkmale des Produkttyps	Art der Aktuatoren:	Hebel, normal
	Art des Schalters:	Mikroschalter
	Einsatztemperaturbereich:	-25°C bis +85°C

Strukturelle Merkmale	Konfiguration (Pole Wurf):	Monopol-doppelter Wurf

Elektrische Eigenschaften	Nennstrom (A):	1A 3A
	Nennspannung (VAC):	125 250 V AC

Haltbarkeit	Lebensdauer ohne Belastung:	100.000 Zyklen 1 max.
	Lebensdauer der Last (maximale Nennlast):	100.000 Zyklen 1 max.

Kontakteigenschaften	Klemmensubstrat:	Messing
	Plattierungsmaterial für Schaltklemmen:	Vergoldung auf Nickelbasis
	Klemmenstrom (A):	1A/3A

Mechanisches Zubehör	Art der Installation:	Leiterplatten
	Einbauwinkel:	Der rechte Winkel

Betrieb/Anwendung	Betriebskraft:	130 ± 30 gf

Schweißbedingungen
Beim automatischen Tauchschweißen	Vorwärmtemperatur	100±10℃
	Vorwärmzeit	60s max.
	Schweißtemperatur	260±5℃
	Schweißimprägnierungszeit	5 ± 1s

Beim Handschweißen	Schweißtemperatur	300±10℃
	Schweißzeit	3+1/0s

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
