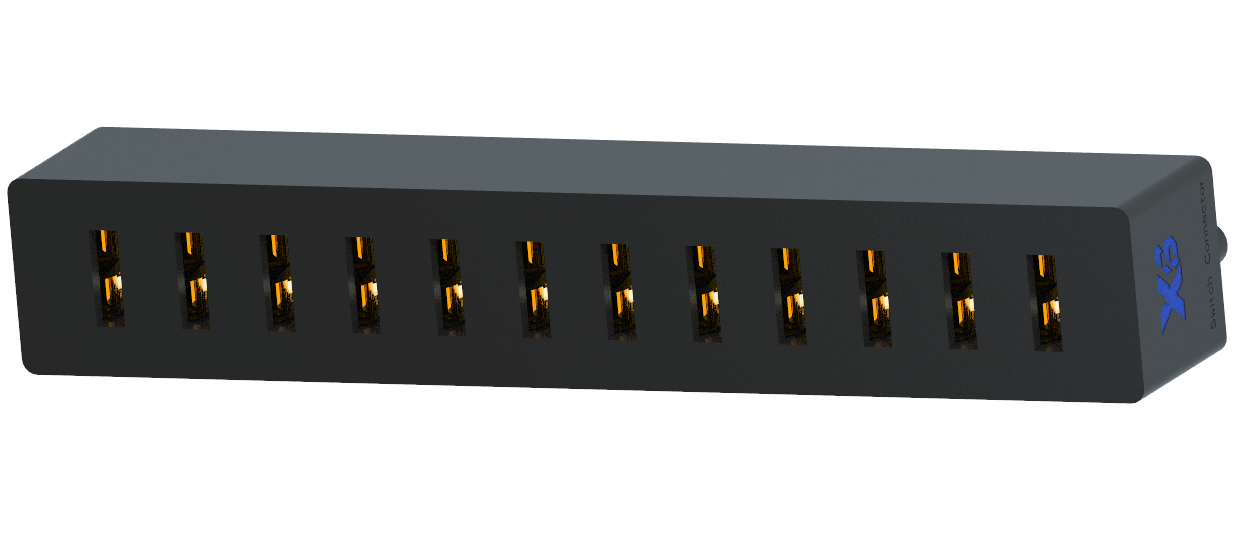

▍Numéro de matériel Xibang：Le XB - d01f - a - 12ps1

Nom du produit: lame batterie femelle espacement 3.0mm courant nominal: 10A 15A Tension nominale: 12V plastique: pa10t

Matériau métallique: laiton plaqué or durée de vie: 5000 cycles méthode de soudage: fil de soudage / plaque de soudage résistance à la tension: 500V

Résistance de contact: 30mΩ résistance d'isolation: 100mΩ bit pin: 2P - 12pin produit conforme à: ROHS

3D document et dessins

3D documentXB-D01F-A-12P-S1 CaractéristiquesXB3.0 3D documentXB-D01F-A-12P-S1 CaractéristiquesXB3.0

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
Le XB - d01f - a - 12ps1 3D Dessins		12P femelle / lame femelle connecteur 6.5 * 39.5 * 6.5mm / haute puissance 12pin couteau porte - batterie / douze bits lame connecteur de batterie / douze bits batterie mâle femelle espacement 3.0mm		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult
Le XB - d01f - a - 12ps1 3D Dessins		12P femelle / lame femelle connecteur 6.5 * 39.5 * 6.5mm / haute puissance 12pin couteau porte - batterie / douze bits lame connecteur de batterie / douze bits batterie mâle femelle espacement 3.0mm		Normale	4 ~ 7	0.5	500	3000	10000	Compatibles xibang	Consult

DÉNOMINATION DU PRODUIT	1.lame batterie femelle espacement 3.0mm	PA9T UL94V-0
	2. Couverture	Cuivre plaqué or C5191
	3. Fondements	PA9T UL94V-0
	4. Plaques de contact	Bronze
	5. Terminaux	Laiton doré

	Plage de température d'utilisation	-40℃～105℃
	Puissance maximale (charge de résistance)	7A DC
	Cote minimale (charge de résistance)	24V DC

Propriétés électriques	Tension de résistance	500V AC pour une durée de 1 minute
	Résistance d'isolement	100MΩ 500V DC
	Résistance de contact (initiale/après la durée de vie)	30mΩ max./100mΩ max.

Énergie de durabilité	Durée de vie sans charge	5000 fois
	Durée de vie de la charge (charge nominale maximale)	5000 fois

Résistance à l'environnement	Résistance au froid	20ºC 500h
	Résistance à la chaleur	85ºC 500h
	Résistance à l'humidité	60 °C, 90 à 95% HR 500h

Conditions de soudage
Pendant le soudage par immersion	Température de préchauffage	100℃
	Temps de température de préchauffage	60s max.
	Température de soudage	260±5℃
	Temps d'imprégnation de soudage	3 ± 1 s

Lors du soudage à la main	Température de soudage	350±10℃
	Temps de soudage	4s max.
