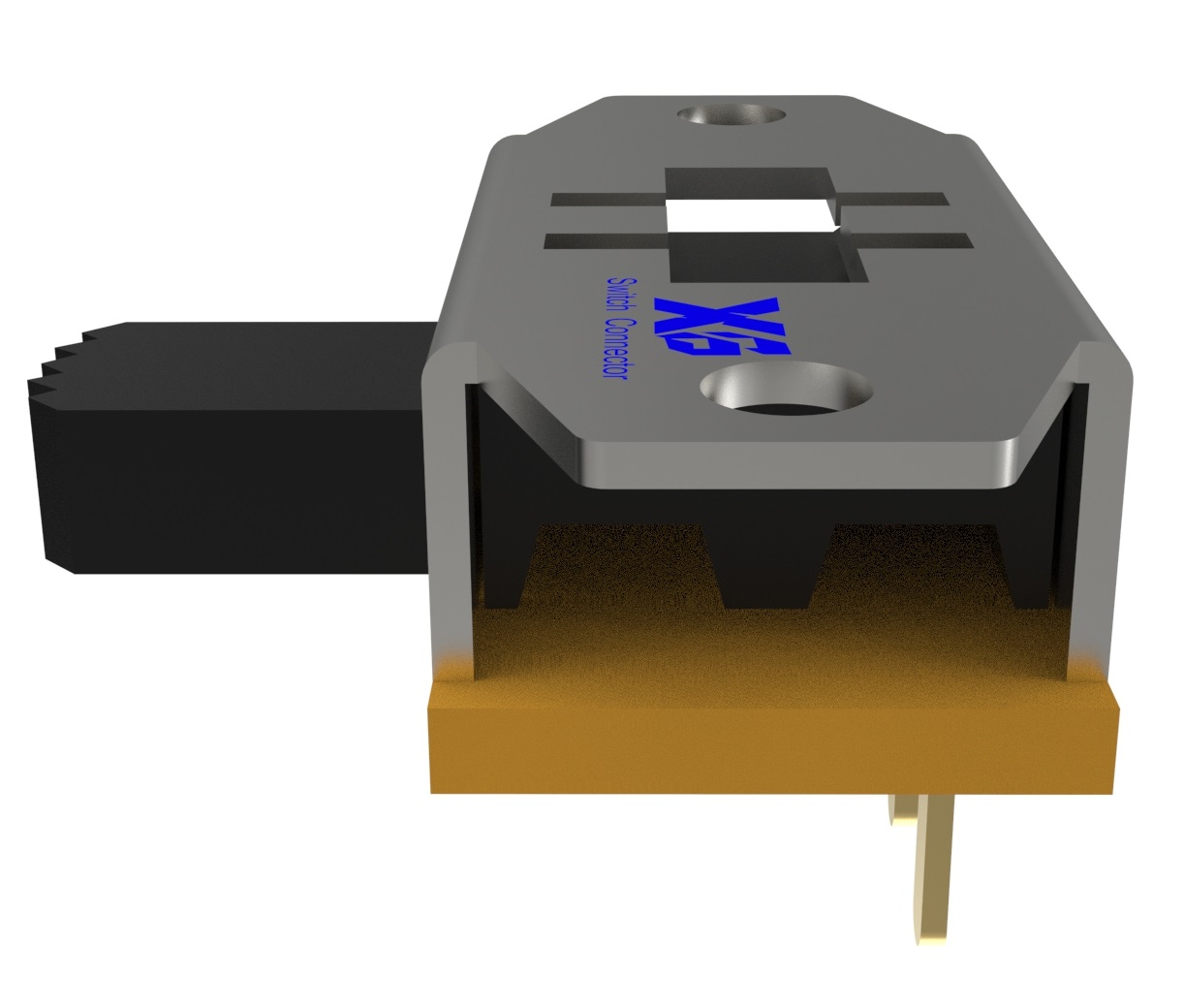

▍시방부품 번호：XB-WK-12F15-T

제품명: 토글 스위치 정격 전류: 3A 6A 정격 전압: 125V 250V 내전압: 500V

접촉 저항: 30MΩ 수명: 10,000회 작동 강도: 450gf±150gf 핸들 길이: 2-10mm

베이스/핸들: PA10T/POM 접점: 황동 핀 재질: 노란색 은도금/금도금 설치 방법: 용접

3D 파일 및 도면

3D 파일XB-WK-12F25-T 명세서XB-SK3.6 3D 파일XB-WK-12F25-T 명세서XB-SK3.6 3D 파일XB-WK-12F25-T 명세서XB-SK3.6

부품 번호 정보
기술적 특징
기술 도면
제품 사양

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업
XB-WK-12F15-T 3D 그림		25.411.47.5 뽑기 스위치/스탠드 다이얼 스위치/소형 다이얼 스위치/슬라이딩 스위치/다이얼 스위치/파동 스위치/2P2T 다이얼 스위치/다이얼 스위치/밴드 스위치	측면 다이얼	정상	4~7일	0.3그램	500	2000	10000	호환성재계 순위	찾다
XB-WK-12F15-T-X 3D 그림		25.411.47.5 뽑기 스위치/스탠드 다이얼 스위치/소형 다이얼 스위치/슬라이딩 스위치/다이얼 스위치/파동 스위치/2P2T 다이얼 스위치/다이얼 스위치/밴드 스위치	측면 다이얼	정상	4~7일	0.3그램	500	2000	10000	호환성재계 순위	찾다
XB-WK-12F15-T-X-X 3D 그림		25.411.47.5 뽑기 스위치/스탠드 다이얼 스위치/소형 다이얼 스위치/슬라이딩 스위치/다이얼 스위치/파동 스위치/2P2T 다이얼 스위치/다이얼 스위치/밴드 스위치	측면 다이얼	정상	4~7일	0.3그램	500	2000	10000	호환성재계 순위	찾다

제품 소재	1. 토글 스위치	재료
	2.플라스틱	PA10T/PA66
	3.밀착 인화지	황동
	4.버튼	포엠
	5. 핀	황동은 도금/황동 금도금
	6.봄	SUS304

전기적 특성	작동 온도 범위	-10℃±60℃
	최대 정격(저항 부하)	6A 125V AC
	최소 정격(저항 부하)	3A 250V AC
	작동력	450gf±150gf
	내전압	500VAC
	절연저항	100MΩ
	접촉저항(초기/수명후)	30MΩ

내구성	부하 수명 없음	10000번
	부하 수명(최대 정격 부하)	10000번

환경 저항	내한성	-40±3°C/96시간
	내열성	70±2°C/48시간
	내습성	40±2°90~95% 상대 습도 96/h

온도교체시험
예를 들어 아이콘에 표시된 환경에서 5사이클을 거친 후 일반 환경에 놓고 30분 후에 테스트해 보세요.		기계적 또는 전기적 성능에 손상 징후가 없음

납땜성 테스트		침지된 부분 표면의 95% 이상이 주석으로 덮이게 됩니다.
	단자 상단을 2mm 깊이의 납땜 풀에 담그고 온도는 240±5°C, 시간은 3초입니다. 무연 주석 테스트: 조성: 주석 96.5%, 구리 3%, 은 0.5%
납땜 저항 테스트	수동용접시 온도는 360±10℃, 시간은 3±0.5초로 조절하여야 하나, 단자에 비정상적인 압력을 가할 수 없습니다. 무연 주석 테스트: 성분: 주석 96.5%, 구리 3%, 은 0.5%	본체는 변형이 없으며 기계적, 전기적 성능을 충족할 수 있습니다.
