XB-FPC-CF-3104xD0x0-05-NH

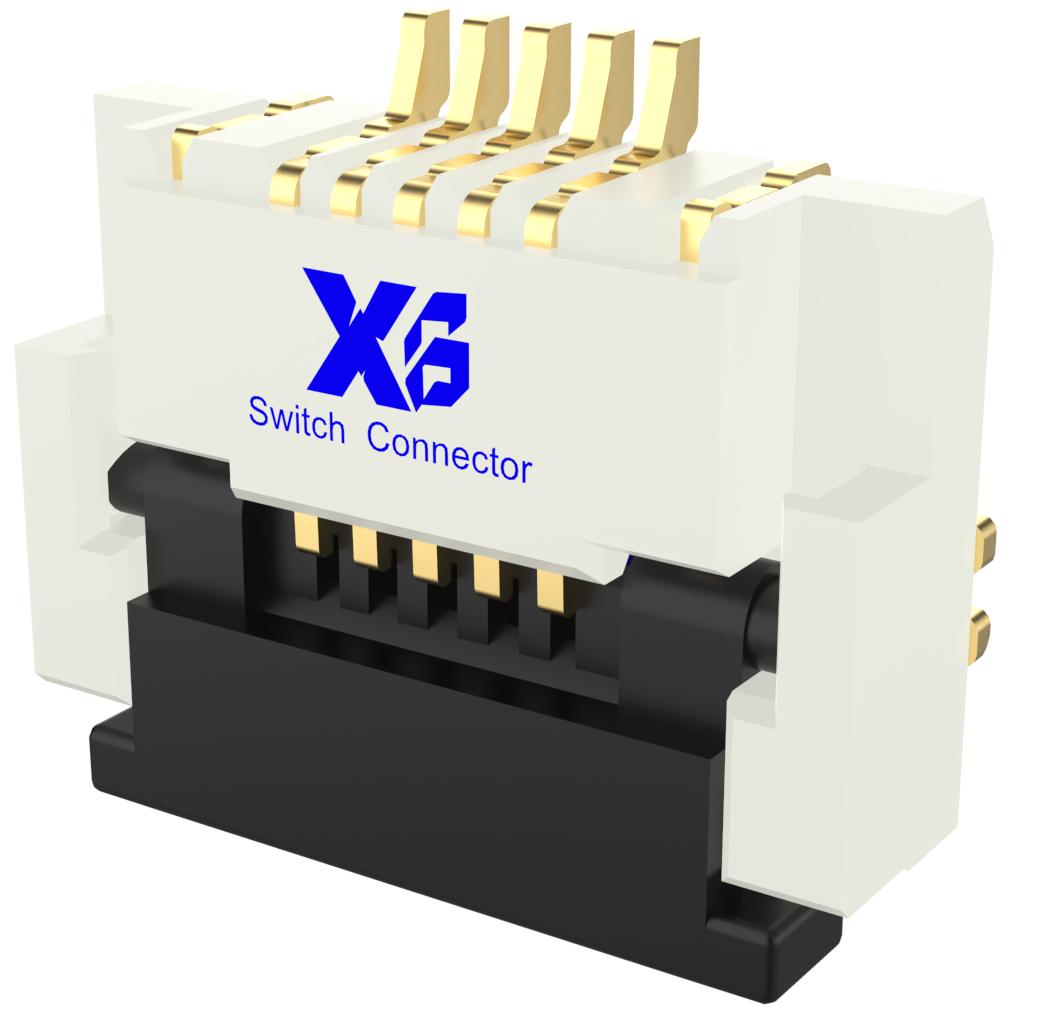

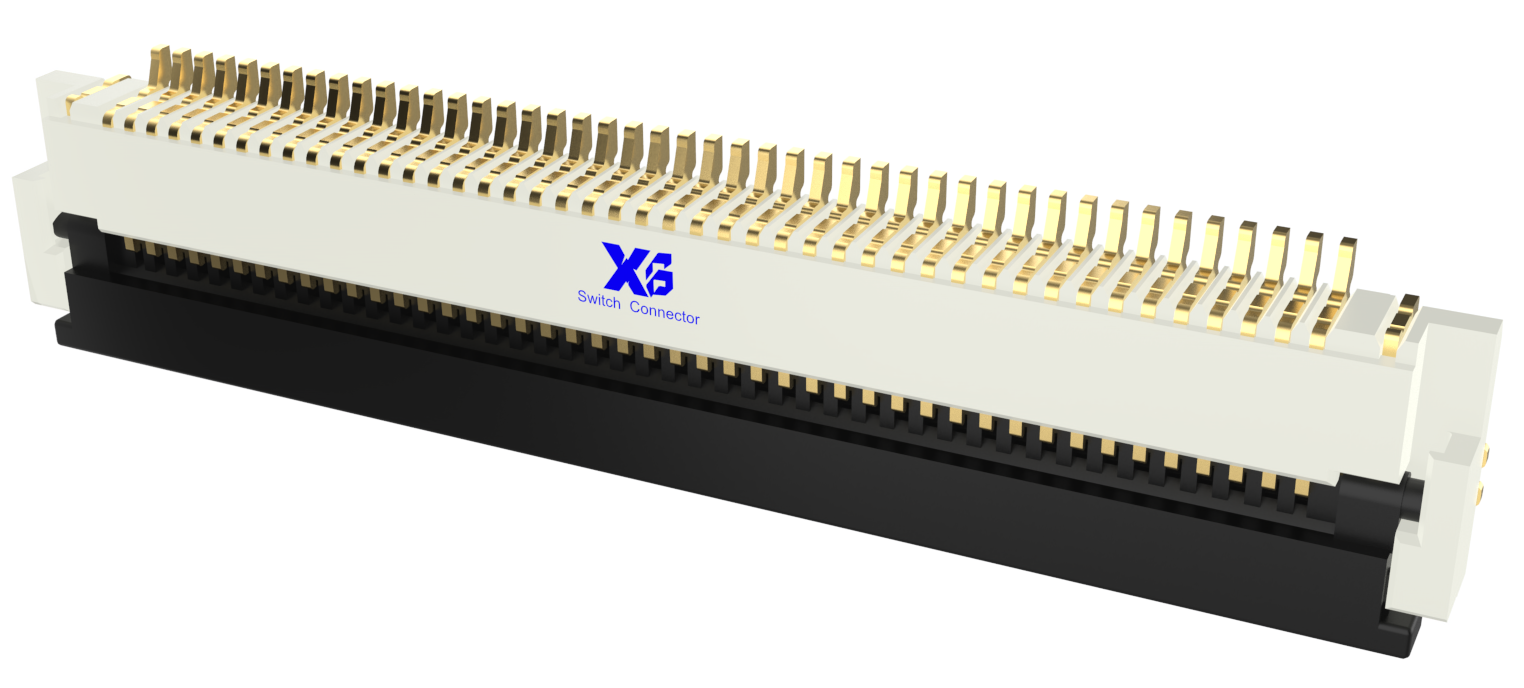

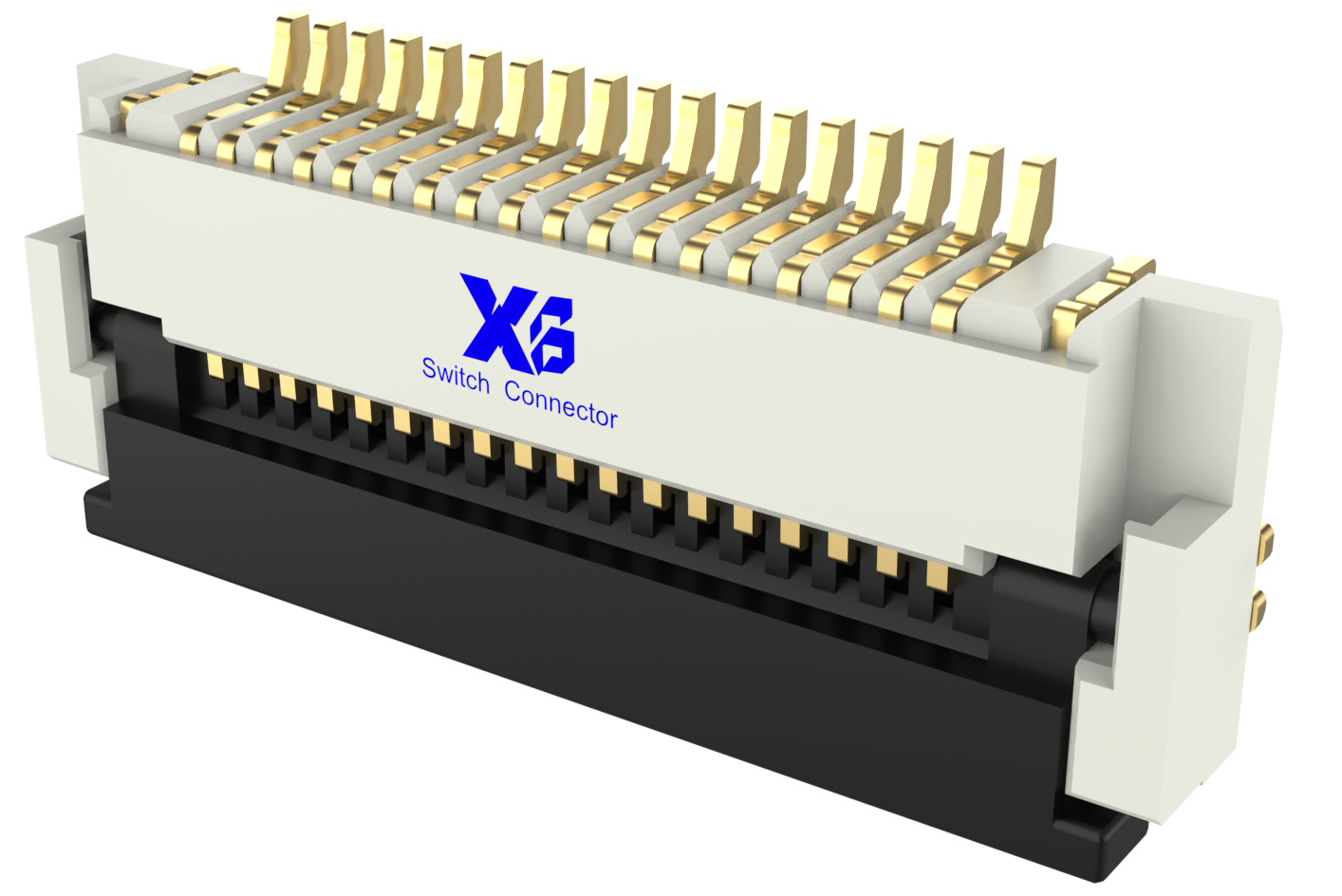

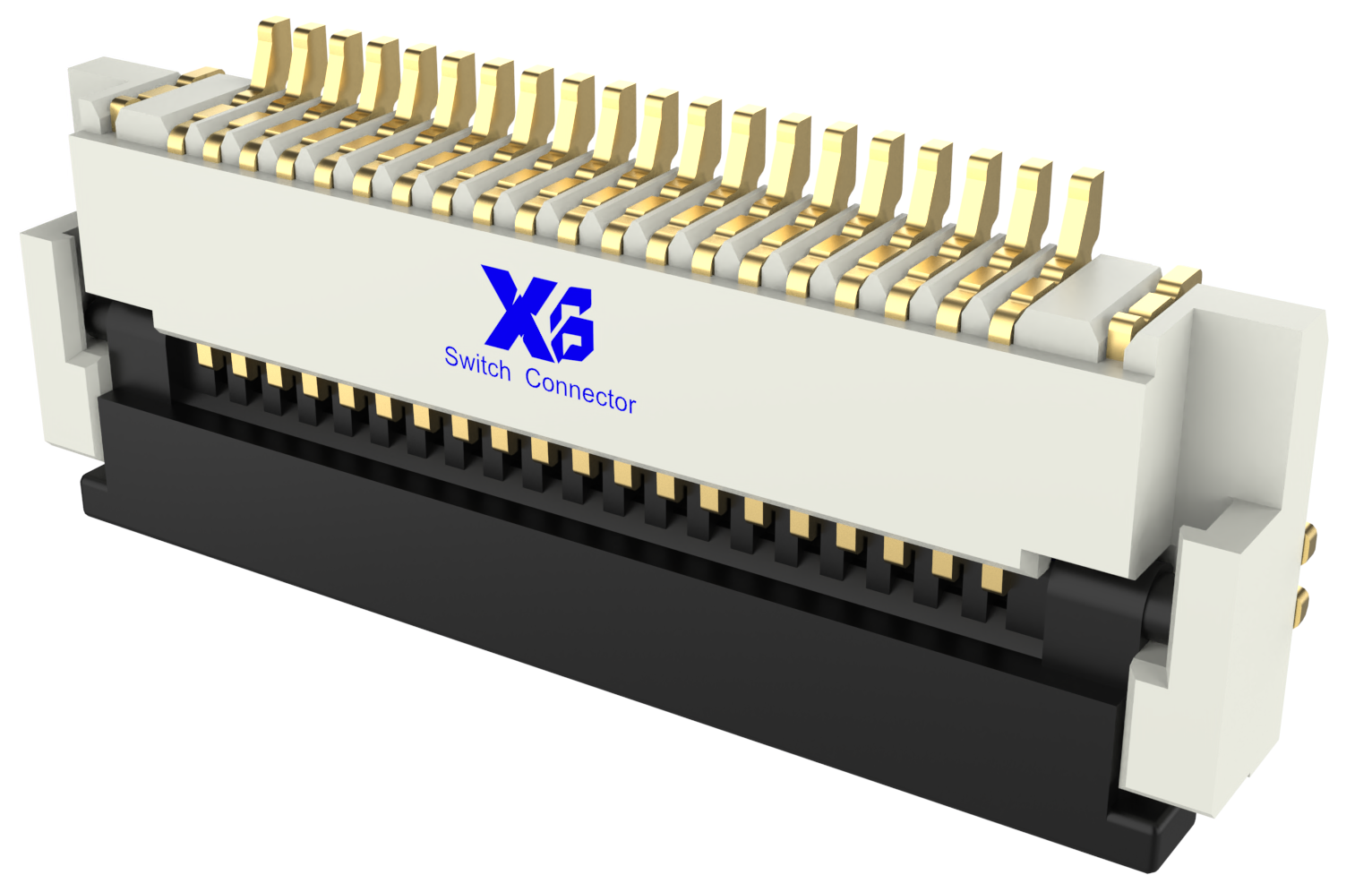

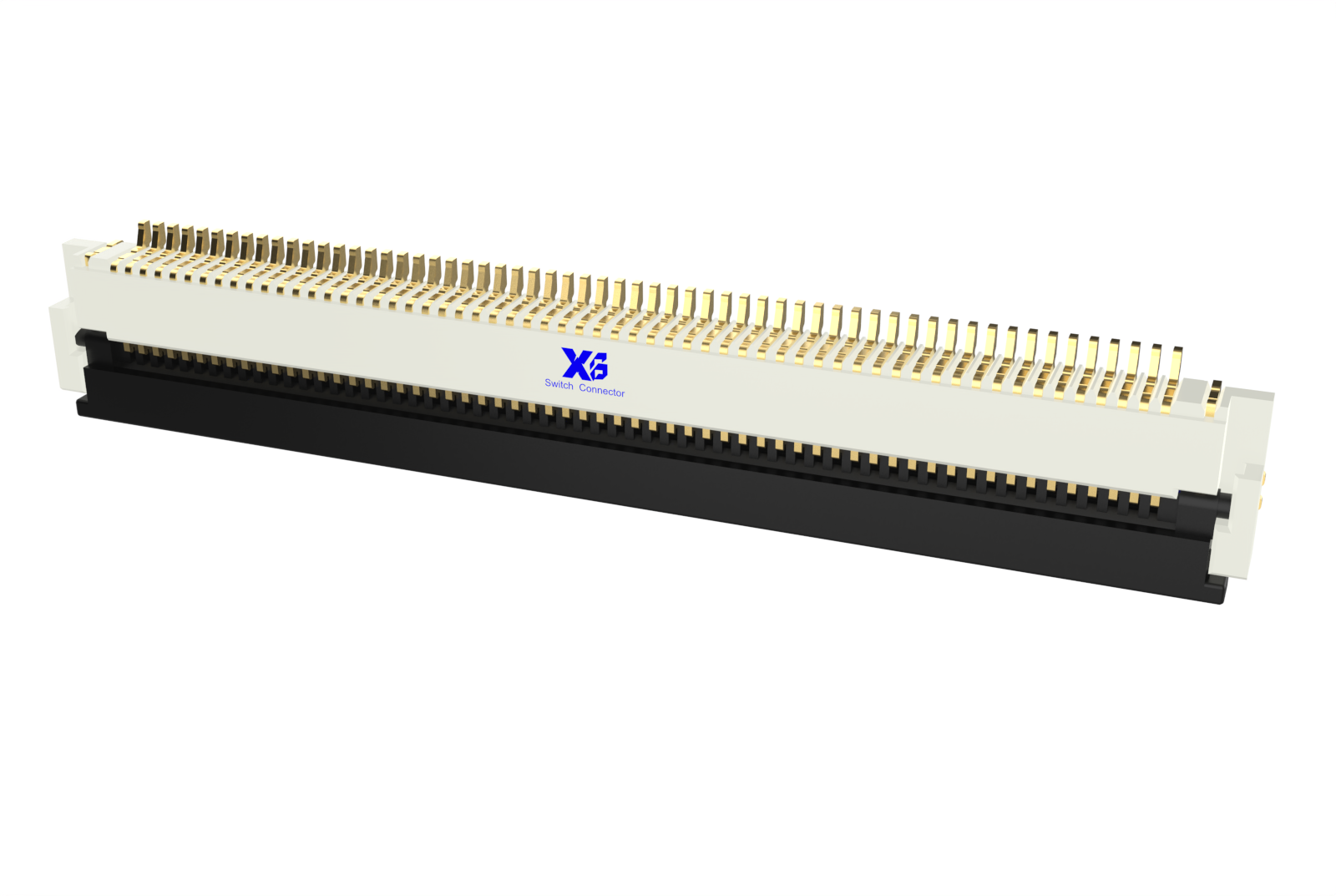

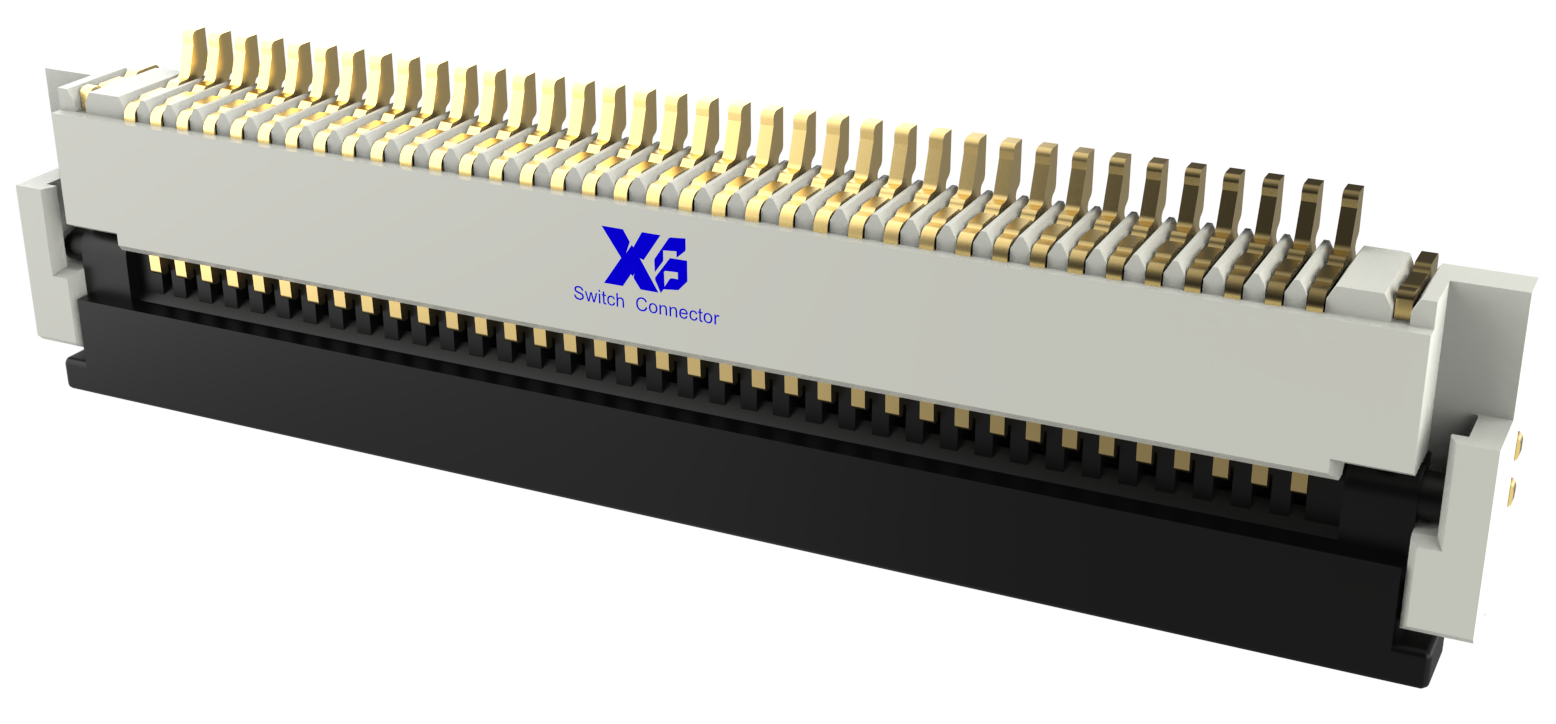

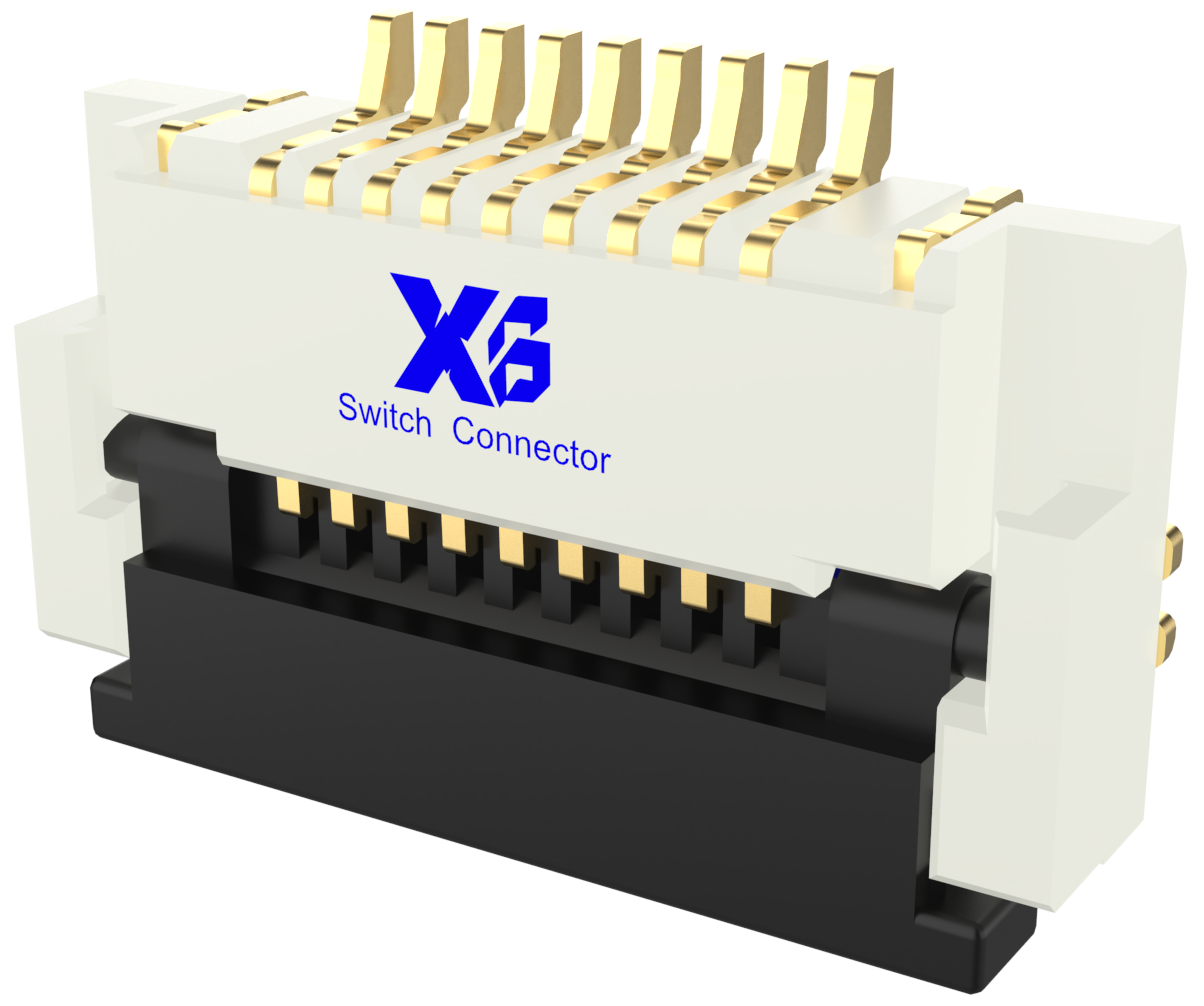

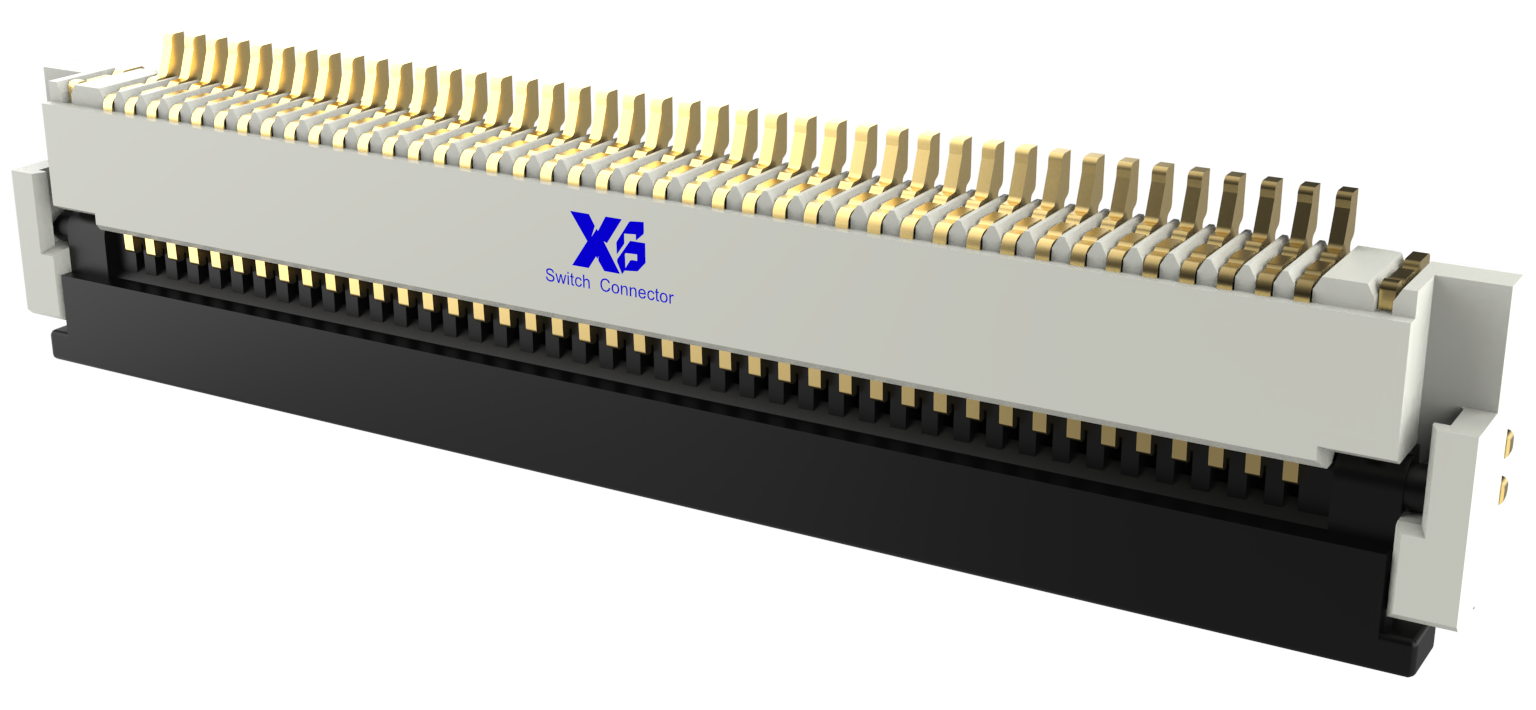

3D
그림
| 제품 재료 | 1. FPC 커넥터/FFC 커넥터 | 재료 |
| 2. 바디 | LCP(기본) UL 94V-0 | |
| 3. 잠금장치 | LCP(검은색) UL 94V-0 | |
| 4. 터미널 | 인동 | |
| 5. 포지셔닝 슬라이스 | 놋쇠 | |
| 제품 유형 특성 | 정격 전압 | 30V/50V AC/DC |
| 정격 전류 | 0.3A/0.5A AC/DC | |
| 작동 온도 범위 | –40 °C ± 85 °C | |
| 보관 온도 범위 | –40 °C ± 85 °C | |
| 접촉 저항 | 30mΩ(Ω) | |
| 절연 저항 | 100mΩ(Ω) | |
| 내전압 | 250V AC | |
| 기계 부속품 | PCB 설치 고정 유형: | 용접판 |
| 커넥터 설치 유형: | 보드 장착 | |
| 용접성 실험 | 온도가 245℃±5℃인 주석로에 용접 부분을 담가 3초간 유지한다 | 용접단은 용융재에 쉽게 습윤되어야 하며, 접착 주석 면적은 침입 면적의 90% 이상을 차지해야 한다 |
| 용접 내열성 | 사전 가열: 150~180°C | 테스트 후 연결 임피던스 값 |
| 용접: 250±5℃ | 50m 이하, 외관 이상 없음 FPC 유지력 강도는 PIN 수 X0.3N 이상 | |
| 최고 온도: 250±5°C | ||
| 230℃ 이상 30±5초 | ||
| 권장 용접 조건(온도/용접 시간) | 사전 가열: 150~180°C |
|
| 용접: 250±5℃ | ||
| 최고 온도: 250±5°C | ||
| 230℃ 이상 30±5초 | ||
| 이 온도 그래프는 참조용이며, 용접의 종류, 수량 등에 따라 변경할 수 있다 | ||
